Module Cảm Biến Chất Lượng Không Khí MQ135
TÍNH NĂNG SẢN PHẨM
- Cảm biến là một thành phần quan trọng trong mạch điện tử, nó đóng vai trò cảm nhận trạng thái, quá trình vật lý, hoá học, sinh học của môi trường cần khảo sát, và biến đổi thành tín hiệu điện để thu thập các thông tin về trạng thái hay quá trình đó.
- Cảm biến được sử dụng rộng rãi trong các thiết bị điện tử. Đặc biệt một số loại cảm biến được dùng với mục đích kiểm tra chất lượng không khí bên trong cao ốc, văn phòng, rất thích hợp để phát hiện NH3, NOx, Ancol, Benzen, khói, CO2...
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình một bộ sản phẩm sao cho hợp lí.
THÔNG SỐ KĨ THUẬT
- Điện áp nguồn: 5VDC
- Điện áp của heater: 5V ± 0.1 AC/DC
- Điện trở tải (thay đổi): 2 ~ 47kΩ
- Điện trở của heater: 33Ω ± 5%
- Công suất tiêu thụ của heater: < 800mW
- Khoảng phát hiện cảm biến: 10 ~ 300 ppm NH3, 10 ~ 1000 ppm Benzene, 10 ~ 300 Alcol
- Kích thước: 32x20mm (dài x rộng)

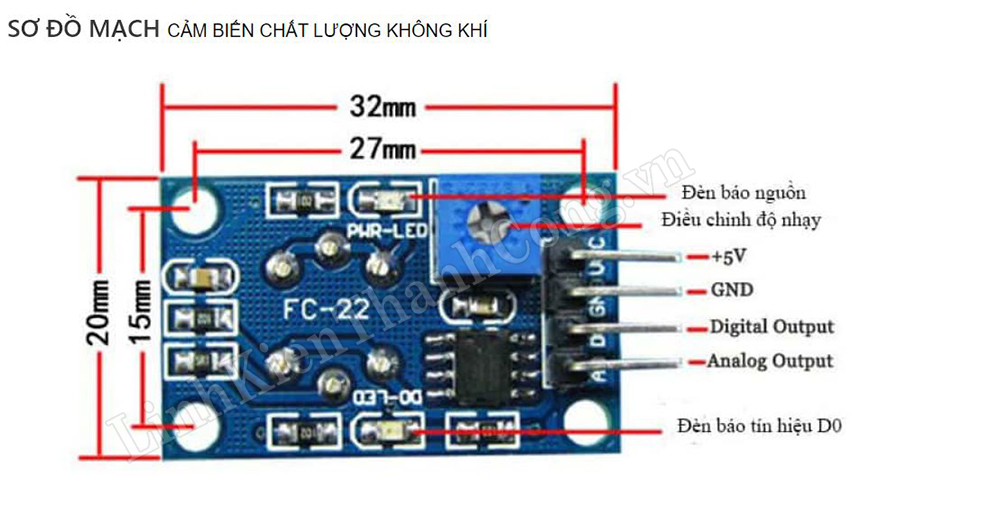

HƯỚNG DẪN ĐẤU NỐI
Bước 1:
- Kết nối đầu vào điện áp 5VDC tại 2 vị trí VCC và GND
+ Cực dương nguồn đầu vào kết nối với vị trí VCC
+ Cực âm nguồn đầu vào kết nối với vị trí GND
Bước 2:
- Kết nối tín hiệu đầu ra tại 2 vị trí: Digital Output và Analog Output, tùy theo cách chọn mức tín hiệu đầu ra sẽ cho kết quả phù hợp với thiết bị ngoại vi.

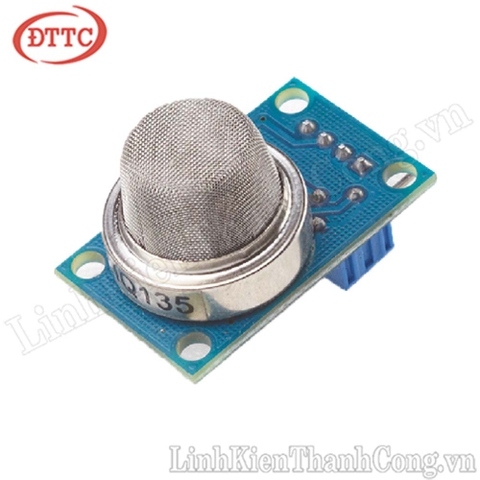

HÌNH ẢNH SẢN PHẨM
