Module Cảm Biến Khí Gas MQ2

Mã sản phẩm: TC000757
40.000 VNĐ
Số Lượng:


Thêm vào giỏ Mua ngay



Module Cảm Biến Khí Gas MQ2

TÍNH NĂNG SẢN PHẨM

- MQ-2 sử dụng phần tử SnO2 có độ dẫn điện thấp hơn trong không khí sạch, khi khí dễ cháy tồn tại, cảm biến có độ dẫn điện cao hơn, nồng độ chất dễ cháy càng cao thì độ dẫn điện của SnO2 sẽ càng cao và được tương ứng chuyển đổi thành mức tín hiệu điện. MQ-2 là cảm biến khí có độ nhạy cao với LPG, Propane và Hydrogen, mê-tan (CH4) và hơi dễ bắt lửa khác, với chi phí thấp và phù hợp cho các ứng dụng khác nhau.

- Cảm biến xuất ra cả hai dạng tín hiệu là Analog và Digital, tín hiệu Digital có thể điều chỉnh mức báo bằng biến trở.

- Sản phẩm được sử dụng trong các thiết bị kiểm tra chất lượng không khí bên trong cao ốc, văn phòng, thích hợp để phát hiện khí ga.

- Sản phẩm có khối lượng nhẹ, rất gọn gàng và dễ lắp đặt và sử dụng thuận tiện.

- Chính vì vậy mà tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình một bộ sản phấm sao cho hợp lí.

THÔNG SỐ KĨ THUẬT

- Điện áp hoạt động: 3.3 - 5V

- Dòng điện tiêu thụ: 150mA

- Cấu tạo đầu cảm biến từ chất bản dẫn: Sno2

- Có 2 dạng tín hiệu: Analog (AO) và Digital (DO)

- Dạng tín hiệu: TTL đầu ra 100mA (Có thể sử dụng trực tiếp Relay, còi công suất nhỏ...)

- Điều chỉnh độ nhạy bằng biến trở

- IC so sánh: LM393

- DO: Đầu ra tín hiệu số (0 và 1)

- AO: Đầu ra Analog (Tín hiệu tương tự)

- Sử dụng LM393 để chuyển AO --> DO

- Led đỏ báo nguồn vào, Led xanh báo gas

- Kích thước PCB: 3 x 1.6cm

HƯỚNG DẪN ĐẤU NỐI

Bước 1:

- Kết nối đầu vào điện áp DC từ 5V tại 2 vị trí VCC và GND

+ Cực dương đầu vào kết nối với vị trí VCC

+ Cực âm đầu vào kết nối với vị trí GND

Bước 2:

- Kết nối đầu ra tín hiệu tại 2 vị trí AO và DO

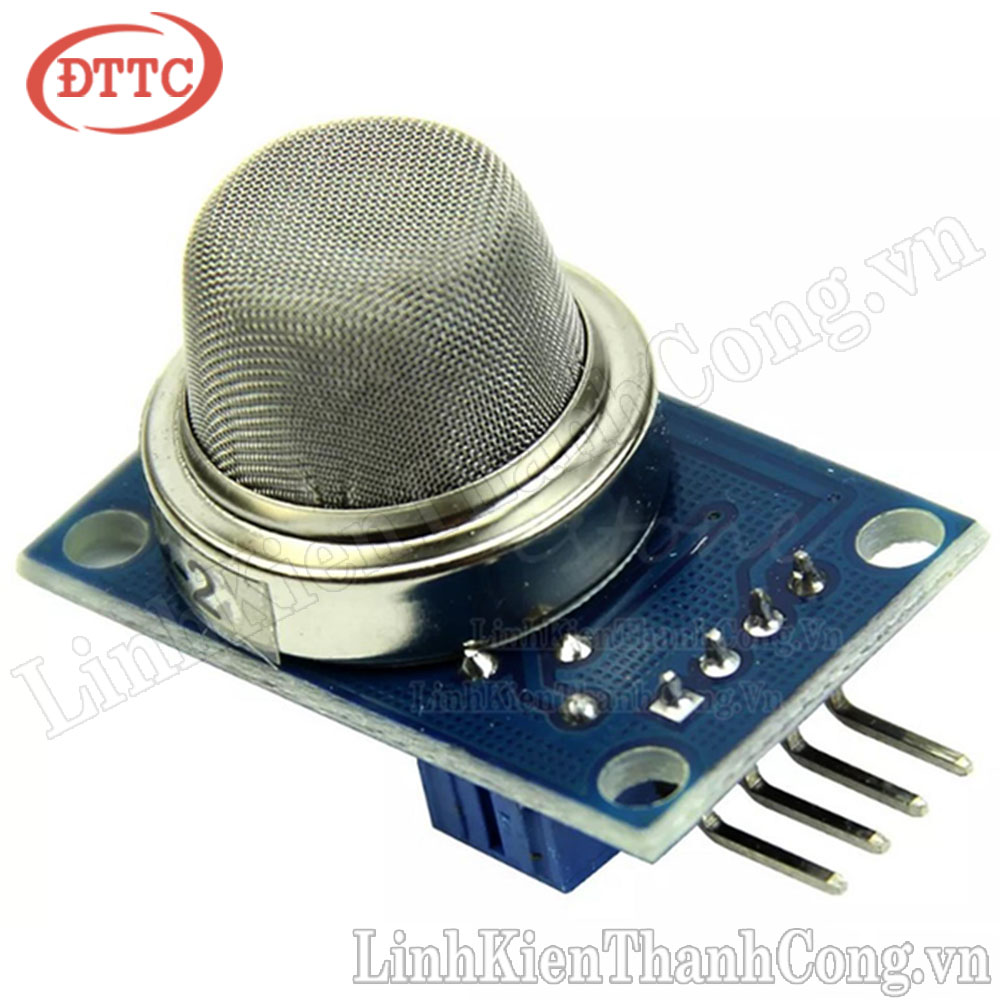

HÌNH ẢNH SẢN PHẨM
