- Màn Hình LCD 1602
Màn hình LCD 1602
TÍNH NĂNG SẢN PHẨM
- Màn hình LCD1602 xanh lá sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự. Màn hình LCD có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.
- Sản phẩm đi kèm các tính năng nổi trội sau:
+ Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
+ Có đèn led nền, có thể dùng biến trở hoặc PWM điều chỉnh độ sáng.
+ Có thể được điều khiển với 6 dây tín hiệu.
+ Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật.
- Sản phẩm có kích thước nhỏ, gọn gàng và dễ dàng sử dụng, với chi phí thấp.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT
- Điện áp đầu vào: 5VDC
- Màn hình hiện thị: 2 dòng và 16 ký tự/ dòng
- Độ phân giải màn hình: 5x7 Pixel / 1 ký tự
- Màu nền màn hình: Ký tự màu trắng, Led nền xanh dương
- Phương thức giao tiếp: 4 bit / 8 bit
- Chỉnh độ tương phản (độ đậm) tại chân VEE, độ tương phản tăng dần khi VEE giảm dần
- Khoảng cách giữa hai chân kết nối: 0.1 inch
- Tiện dụng khi kết nối với Breadboard

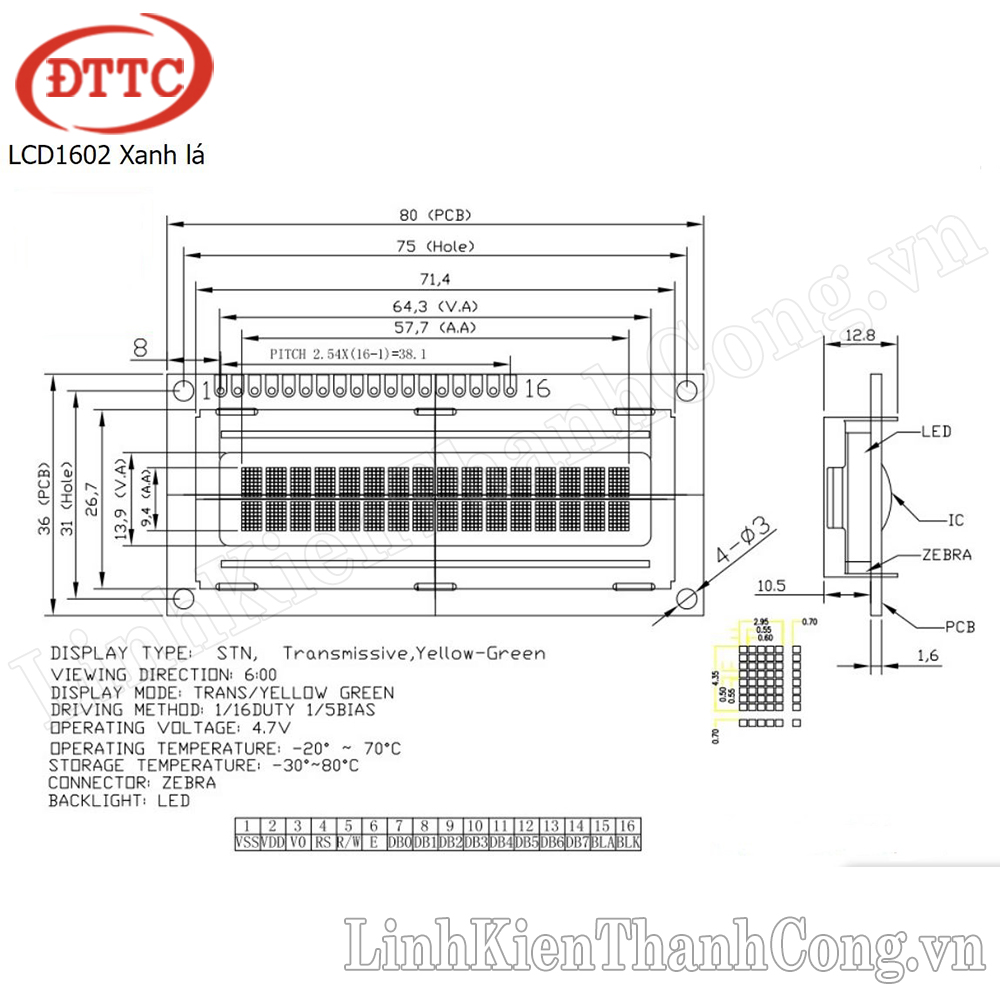

- Kích thước: 80x36x12.5mm
HƯỚNG DẪN ĐẤU NỐI

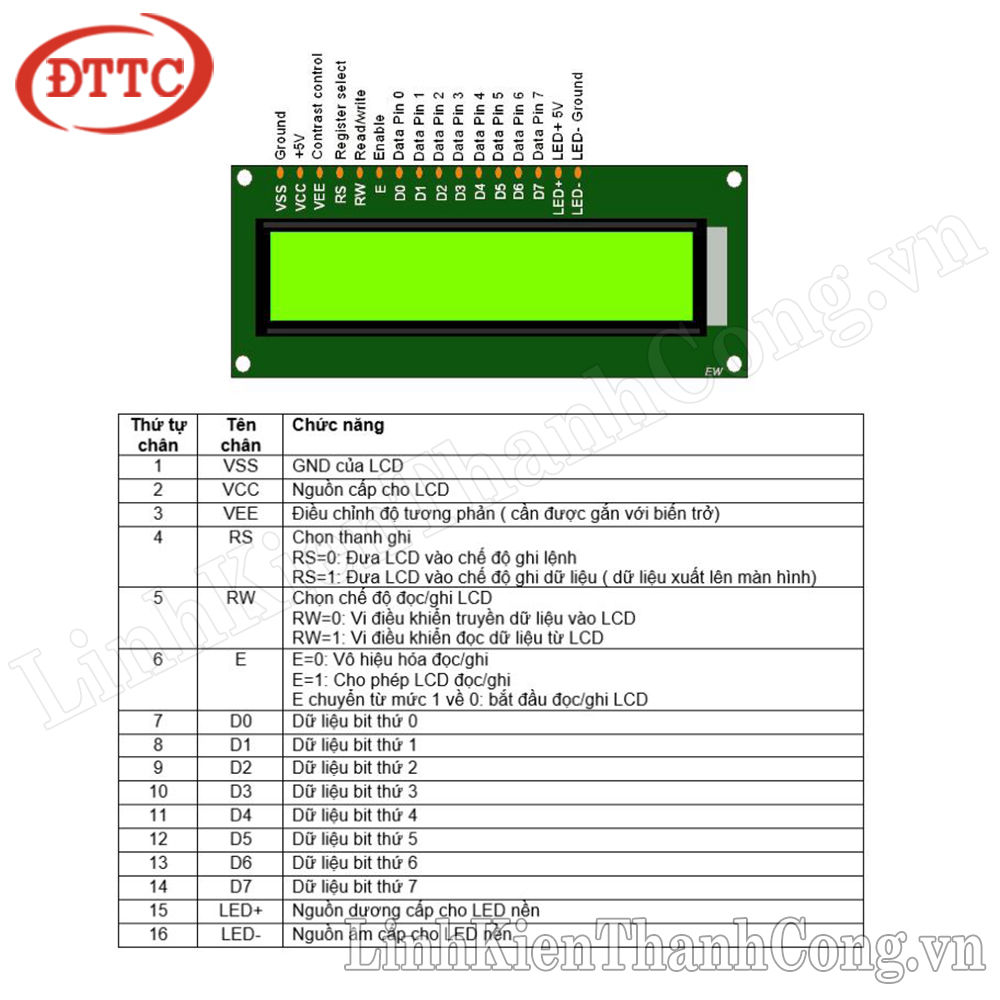

- Đấu nối các chân và sử dụng tùy thuộc vào từng chức năng của các chân
- Chân số 1 - VSS: Chân nối đất cho LCD được nối với GND của mạch điều khiển
- Chân số 2 - VDD: Chân cấp nguồn cho LCD, được nối với VCC = 5V của mạch điều khiển
- Chân số 3 - VE: Điều chỉnh độ tương phản của LCD
- Chân số 4 - RS: Chân chọn thanh ghi, được nối với logic "0" hoặc logic "1":
+ Logic “0”: Bus DB0 - DB7 sẽ nối với thanh ghi lệnh IR của LCD (ở chế độ “ghi” - write) hoặc nối với bộ đếm địa chỉ của LCD (ở chế độ “đọc” - read)
+ Logic “1”: Bus DB0 - DB7 sẽ nối với thanh ghi dữ liệu DR bên trong LCD
- Chân số 5 - R/W: Chân chọn chế độ đọc/ghi (Read/Write), được nối với logic “0” để ghi hoặc nối với logic “1” đọc
- Chân số 6 - E: Chân cho phép (Enable). Sau khi các tín hiệu được đặt lên bus DB0-DB7, các lệnh chỉ được chấp nhận khi có 1 xung cho phép của chân này như sau:
+ Ở chế độ ghi: Dữ liệu ở bus sẽ được LCD chuyển vào thanh ghi bên trong khi phát hiện một xung (high-to-low transition) của tín hiệu chân E
+ Ở chế độ đọc: Dữ liệu sẽ được LCD xuất ra DB0-DB7 khi phát hiện cạnh lên (low-to-high transition) ở chân E và được LCD giữ ở bus đến khi nào chân E xuống mức thấp
- Chân số 7 đến 14 - D0 đến D7: 8 đường của bus dữ liệu dùng để trao đổi thông tin với MPU. Có 2 chế độ sử dụng 8 đường bus này là: Chế độ 8 bit (dữ liệu được truyền trên cả 8 đường, với bit MSB là bit DB7) và Chế độ 4 bit (dữ liệu được truyền trên 4 đường từ DB4 tới DB7, bit MSB là DB7)
- Chân số 15 - A: Nguồn dương cho đèn nền
- Chân số 16 - K: Nguồn âm cho đèn nền

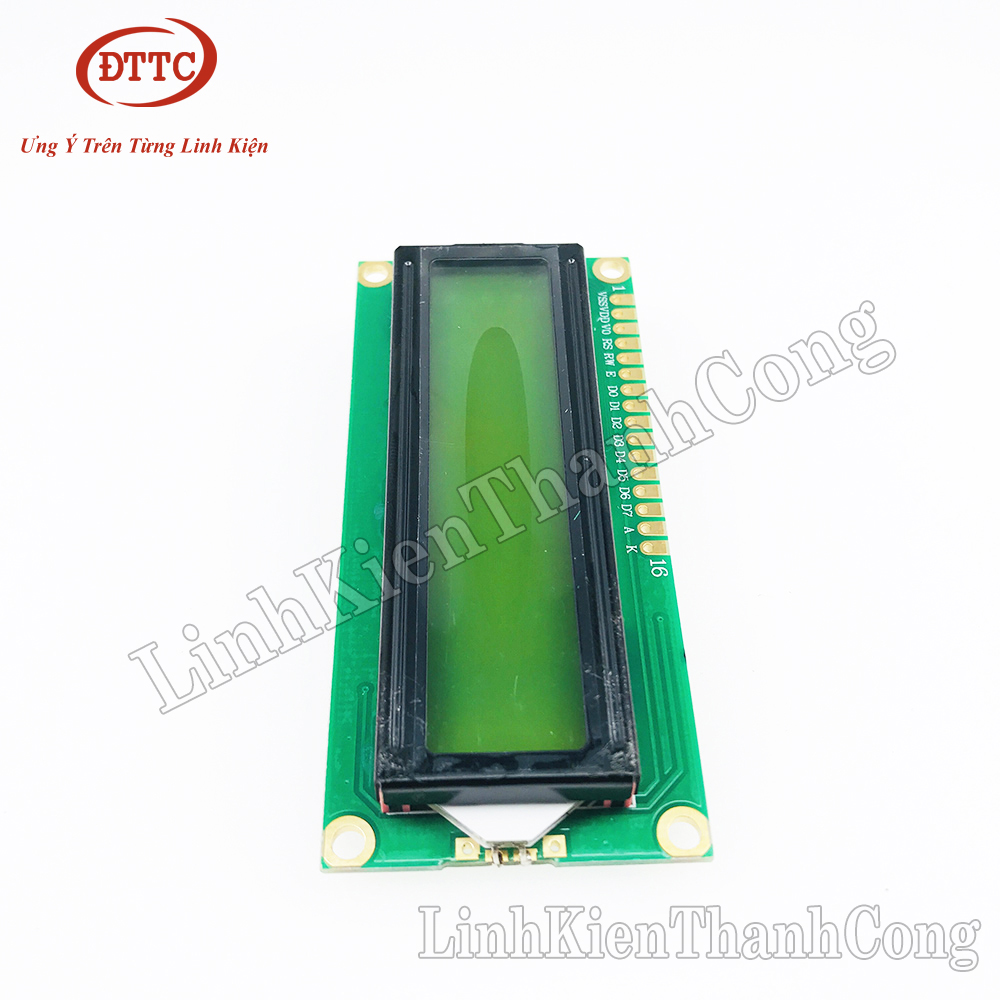

HÌNH ẢNH SẢN PHẨM
