Mạch Arduino Uno + Wifi R3 Atmega328P + ESP8266

Mã sản phẩm: TC001565
230.000 VNĐ
Số Lượng:


Thêm vào giỏ Mua ngay



Mạch Arduino Uno + Wifi R3 Atmega328P + ESP8266

TÍNH NĂNG SẢN PHẨM

- Arduino hiện nay đã trở thành nền tảng mà mọi thiết bị phần cứng đều được làm sẵn và chuẩn hóa. Cho phép người dùng chỉ việc chọn những thứ mình cần, sau đó lắp ráp lại là có thể chạy được.

- Mạch Arduino Uno + Wifi R3 Atmega328P + ESP8266 có sử dụng 3 vi điều khiển họ 8bit AVR là: ATmega8, ATmega168, ATmega328. “Bộ não” này có thể xử lí hầu hết những tác vụ đơn giản như điều khiển đèn LED cho nhấp nháy, xử lý các tín hiệu cho xe điều khiển từ xa, thiết kế một trạm đo nhiệt độ - độ ẩm và sau đó hiển thị lên màn hình LCD,…

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình một bộ sản phẩm sao cho hợp lí.

THÔNG SỐ KĨ THUẬT

- Điện áp sử dụng: 6 ~ 9VDC (thông số nhà Sản xuất lên đến 12VDC nhưng chỉ nên sử dụng 6 ~ 9VDC vì mạch sử dụng IC giảm áp tuyến tính, sẽ rất nóng khi cấp điện áp cao)

- Bộ nhớ Flash ESP8266: 32Mb (trên mạch in 8Mb không chính xác)

- Tích hợp mạch chuyển USB UART CH340G

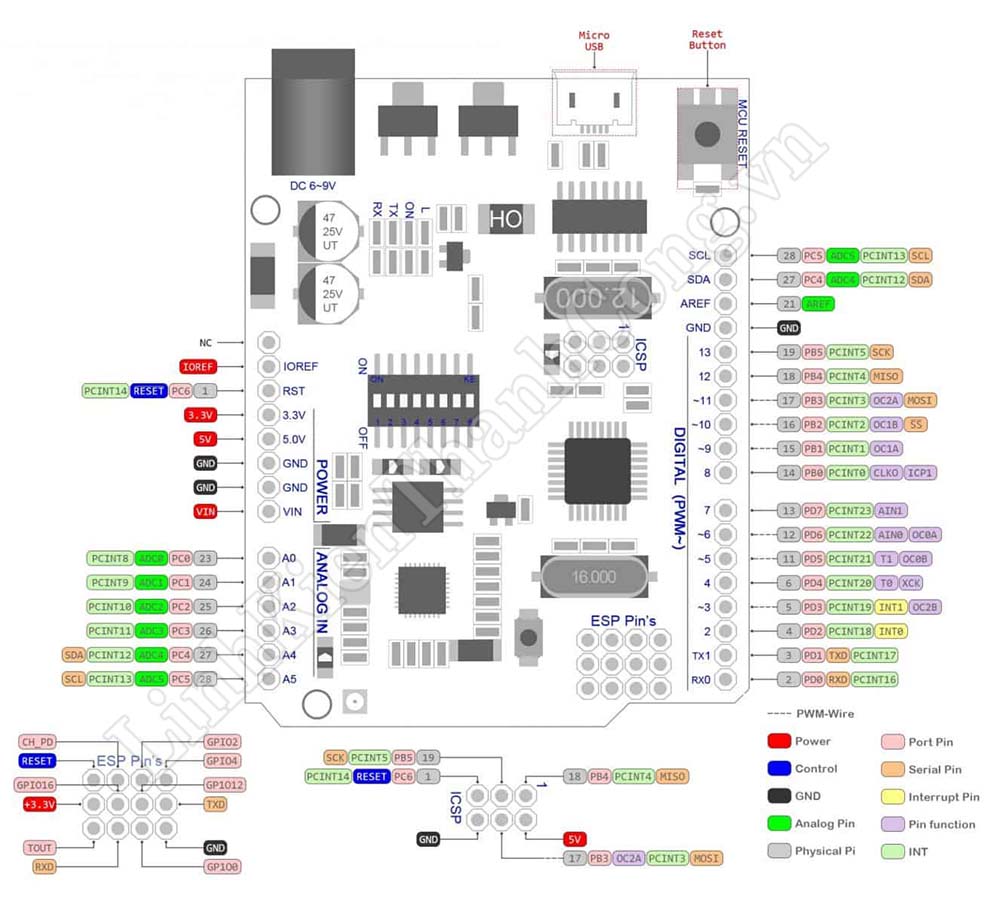

- Chuẩn chân và cách sử dụng tương tự Arduino Uno

- Tích hợp Dip Switch cấu hình linh hoạt:

+ CH340G <-> ATmega328P (Nạp code cho ATmega328P qua cổng USB)

+ CH340G <-> ESP8266 (Nạp code cho ESP8266 qua cổng USB)

+ CH340G <-> ESP8266 (Kết nối ESP8266 với cổng USB máy tính (không nạp code)

+ ESP8266 <-> ATmega328P (Kết nối ESP8266 và ATmega328P qua giao tiếp UART)

- Sử dụng cổng Micro USB nhỏ gọn

- Vi điều kiển trung tâm: ATmega328P + ESP8266

HƯỚNG DẪN SỬ DỤNG

- Cấp nguồn đầu vào từ 6 ~ 9VDC (thông số nhà Sản xuất lên đến 12VDC nhưng chỉ nên sử dụng 6 ~ 9VDC vì mạch sử dụng IC giảm áp tuyến tính, sẽ rất nóng khi cấp điện áp cao)

- Lưu ý cần nhấn nút Mode trên mạch để nạp code cho ESP8266

- Nạp code tương tự như Arduino Uno

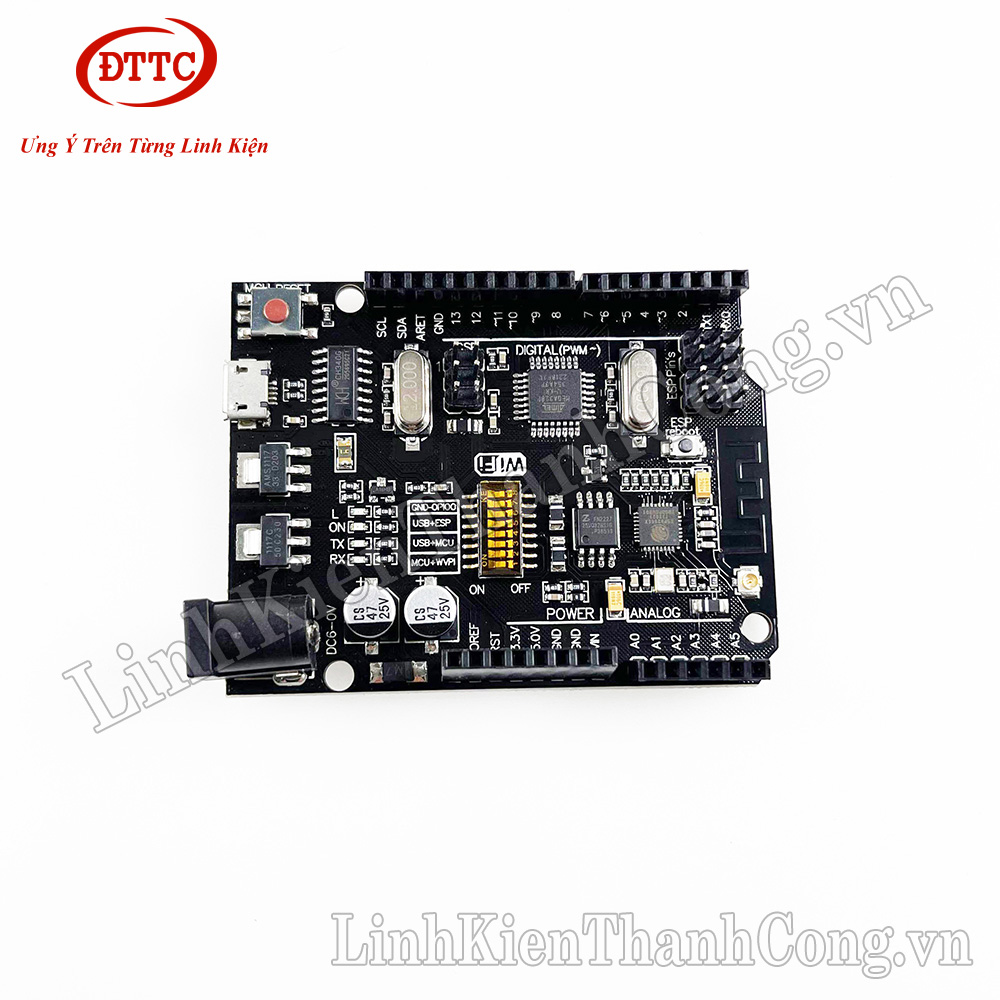

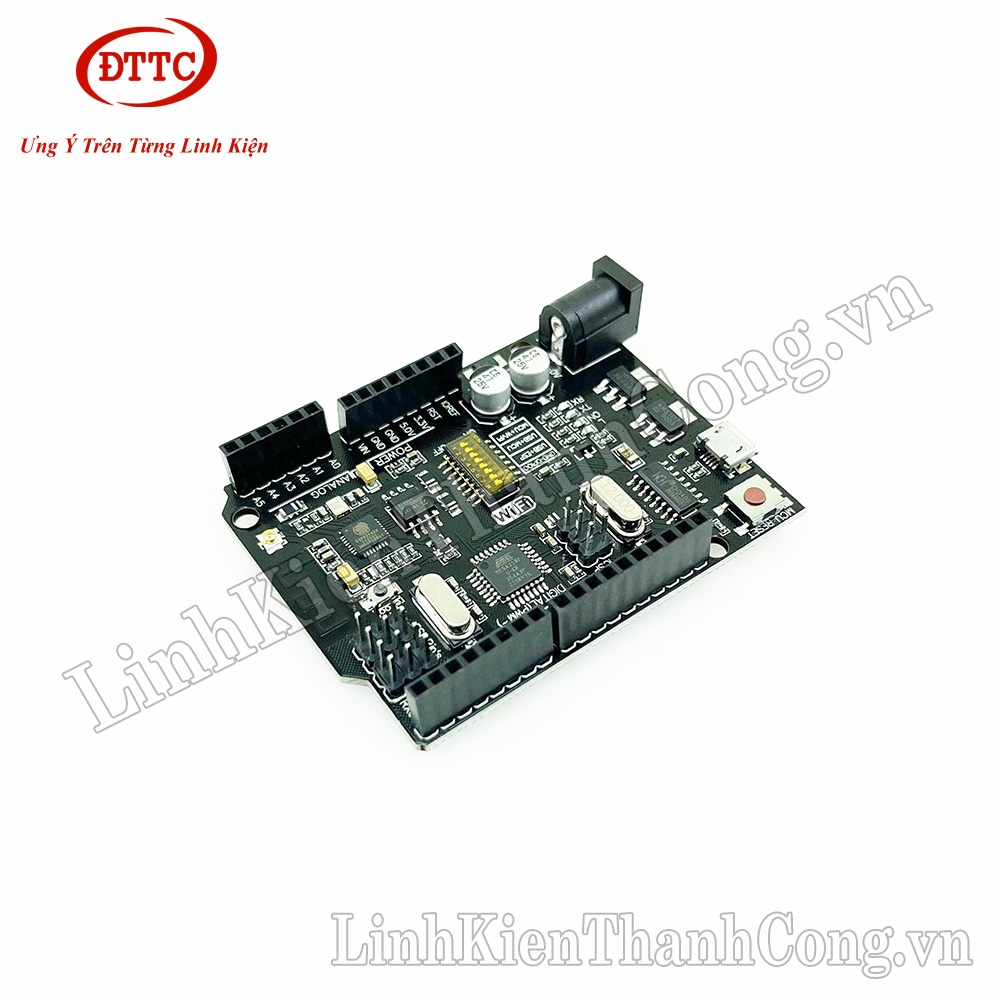

HÌNH ẢNH SẢN PHẨM
