Mạch Bảo Vệ Sạc XY-L10A
TÍNH NĂNG SẢN PHẨM
- Mạch Bảo Vệ Sạc XY-L10A được sử dụng để quản lý tự động việc đóng ngắt điện sạc cho Acquy. Mạch được tích hợp chip điều khiển điện áp sạc cho Ắc Quy với 3 nút nhấn điều chỉnh điện áp sạc và điện áp ngắt.
- XY-L10A thiết kế thông minh với chức năng bảo vệ acquy, tự động ngắt khi sạc đầy để đảm bảo độ bền của acquy, giúp bảo vệ bình ắc quy tốt nhất.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình các sản phẩm sao cho phù hợp nhất
THÔNG SỐ KĨ THUẬT

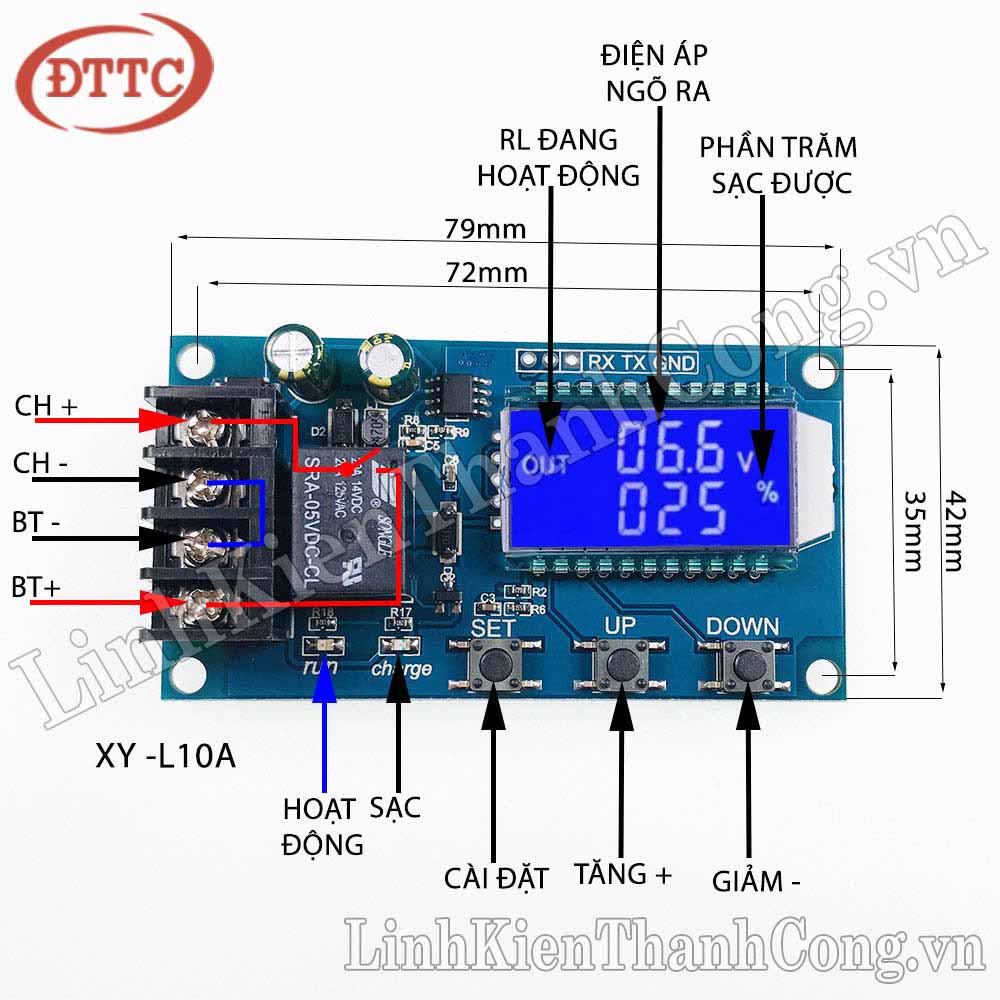

- Tên mã: XY-L10A
- Điện áp đầu vào: 6 ~ 60VDC
- Dòng sạc qua mạch vào bình: tối đa 20A
- Màn hiển thị: LCD
- Sai số hiển thị điện áp trên màn hình: < 0.1V
- Kích thước: 79x42mm
(Chú ý: Cài đặt thông số trước khi sử dụng. Dòng sạc phụ thuộc vào bộ sạc)
HƯỚNG DẪN SỬ DỤNG
Bước 1:

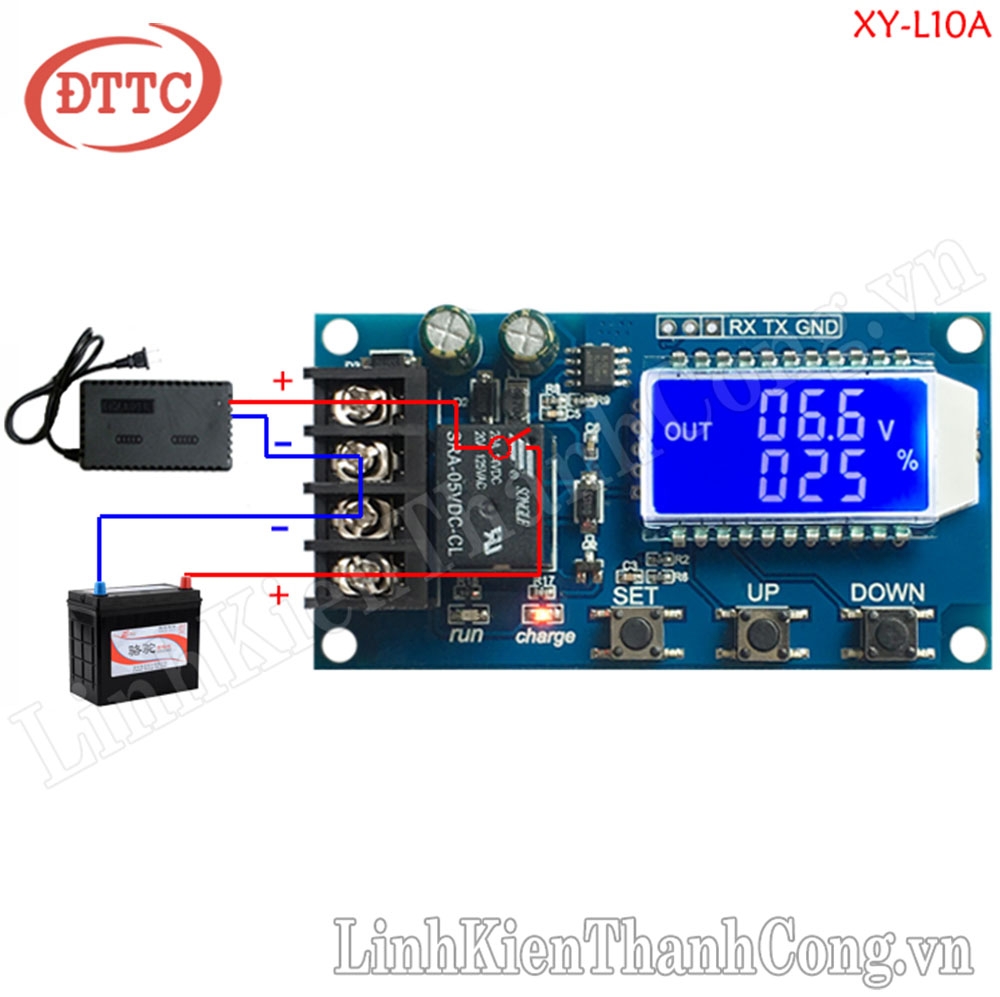

- Cấp nguồn đầu vào 6 ~ 60VDC tại 2 vị trí chân CH + và CH -, mạch sẽ hiển thị 00.0V – nbE (báo pin chưa được kết nối).
Bước 2:
- Nhấn giữ nút SET trong 3s để cài đặt điện áp mức dưới, lúc này mạch hiển thị trên màn hình LCD: dn – 00.0
- Nhấn UP/DOWN để tăng/giảm giá trị điện áp sạc mức dưới (Pin hoặc AQ có điện áp dưới mức này sẽ không sạc).
- Nhấn nút SET để chuyển sang cài đặt điện áp mức trên. Mạch hiển thị UP – 00.0,
- Nhấn UP/DOWN để tăng/giảm giá trị điện áp sạc trên. Mạch sẽ ngắt sạc (Trong quá trình ngắt sạc mạch sẽ tắt/bật LCD 1 lần)
- Nhấn nút SET tiếp tục để chuyển sang cài đặt thời gian sạc. Mạch hiển thị: OP:h. Định dạng thời gian: 99:59 (giờ:phút). Nhấn UP/DOWN để tăng/giảm giá trị. Nếu không cài đặt thời gian sạc nhấn SET trong 3s để kết thúc cài đặt.
Bước 3:
- Kết nối Pin hoặc AQ vào mạch sạc.
+ UP: Tăng giá trị / xem phần trăm sạc (00.0%). Nhấn giữ phím UP trong 3s, mạch hiển thị L – P OFF: đèn nền luôn sáng, L – P ON: đèn nền sáng trong 5 – 10 phút (Phần % là phầm trăm giữ giá trị dn-UP).
+ DOWN: Giảm giá trị/ Bật tắt Relay để kiểm tra điện áp Pin/AQ => mạch sẽ hiển thị điện áp Pin/AQ.
- Chú ý các hiển thị lỗi trên màn hình
+ nbE : Pin chưa được kết nối.
+ ERRR : Điện áp giới hạn dưới tăng.
+ H: ER : Báo cài đặt thời gian sạc chưa phù hợp. Bấm phím bất kì để tắt báo lỗi.
+ Lỗi không sạc và 1 số lỗi khác: Tháo pin sạc ra và kết nối lại với mạch.
+ Mạch nhảy Relay liên tục: Điện áp sạc giữ dn – UP thay đổi quá nhanh (Do Pin/AQ bị chai hoặc cài đặt thông số chưa phù hợp).
+ Mạch đã được cài đặt thông số mẫu sạc bình AQ 12V.

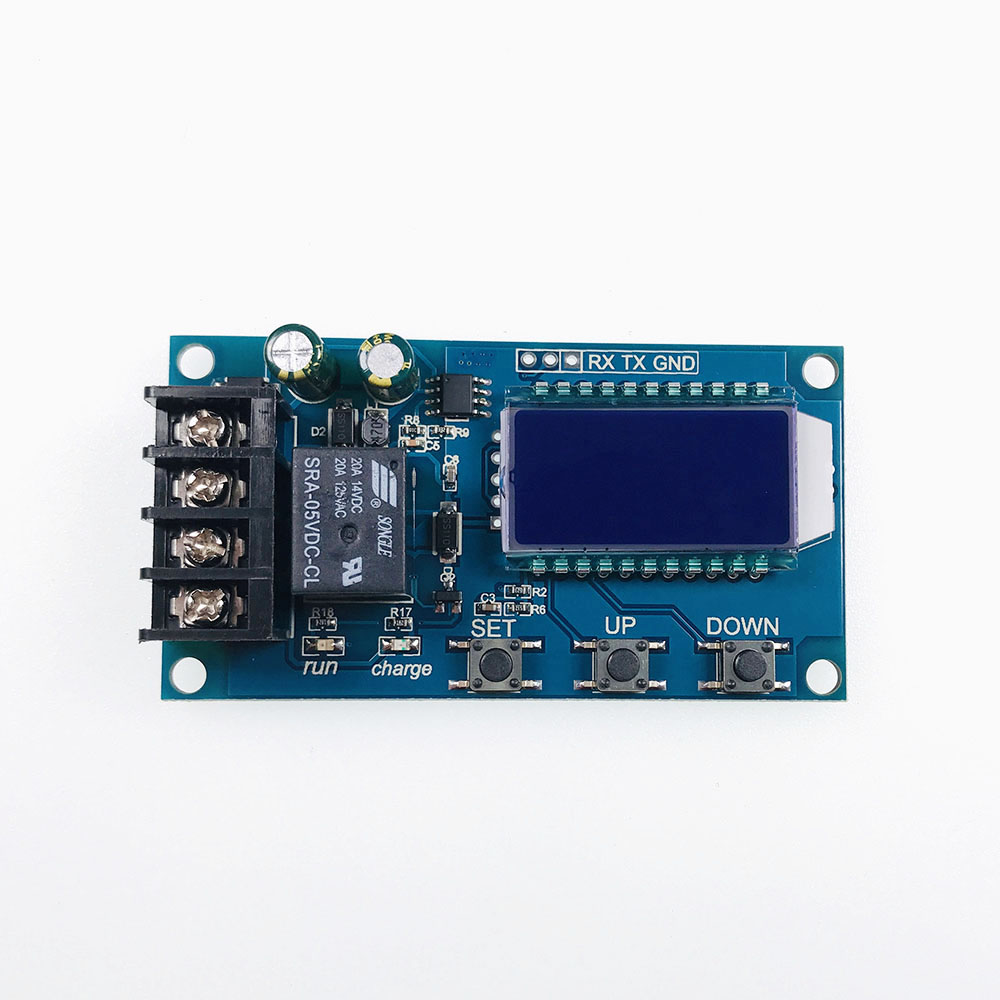

HÌNH ẢNH SẢN PHẨM
