Mạch Bảo Vệ VnBMS 3.2V 4S 300A Sạc Xả Chung

TÍNH NĂNG SẢN PHẨM

- Mạch Bảo Vệ VnBMS 3.2V 4S 300A là dòng BMS công suất cao chuyên dụng cho pin LiFePO4 (pin sắt), phù hợp các hệ thống sử dụng điện áp danh định 12.8V (3.2V x 4 cell nối tiếp).

- Sản phẩm được thiết kế để đảm bảo an toàn pin, ngăn ngừa quá sạc, quá xả, quá dòng và ngắn mạch, đồng thời hỗ trợ sạc xả chung giúp giảm dây kết nối – tối ưu không gian lắp đặt và dễ bảo trì, với dòng chịu tải lên đến 300A, mạch thích hợp cho các ứng dụng công suất lớn như xe điện, inverter, UPS, hệ thống năng lượng mặt trời, bộ lưu điện và các giải pháp điện dân dụng & công nghiệp.

- Mạch có kích thước nhỏ gọn, khối lượng nhẹ nên rất thuận tiện khi sử dụng.

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình các sản phẩm sao cho phù hợp nhất

THÔNG SỐ KĨ THUẬT

- Loại pin hỗ trợ: 3.2V LiFePO4 (pin sắt)

- Dòng xả tối đa: 300A

- Điện áp sạc đầy: ~14,6V

- Số cell pin: 4 cell (4S)

- Nhiệt độ làm việc: -20°C ~ 70°C

- Mạch tích hợp đầy đủ chức năng bảo vệ:

        + Quá sạc → ngắt khi pin đạt ngưỡng tối đa.

        + Quá xả → bảo vệ pin không bị xuống cấp.

        + Quá dòng & ngắn mạch → bảo vệ an toàn cho cả pin & thiết bị tải.

- Sạc xả chung 1 cổng.

- Sản phẩm bao gồm: mạch bảo vệ, dây kết nối, ốc và đầu cốt bắt dây đi kèm

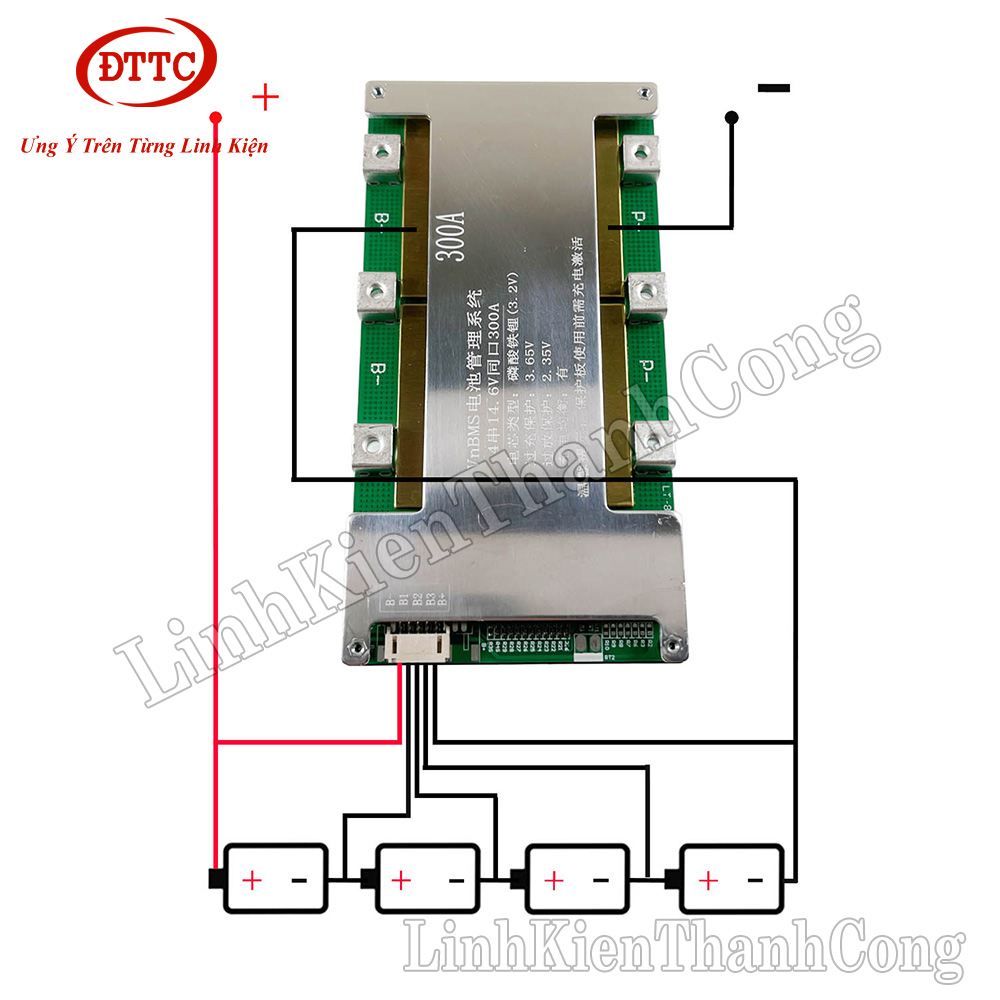

HƯỚNG DẪN SỬ DỤNG

           - Bước 1: Kiểm tra điện áp từng cell pin, đảm bảo cân bằng trước khi lắp mạch.

           - Bước 2: Kết nối dây cân bằng đúng thứ tự từ cell 1 → cell 4.

           - Bước 3:  Kết nối cổng B- vào cực âm của pack pin.

           - Bước 4: Kết nối cổng P- ra tải hoặc bộ sạc.

           - Bước 5: Sau khi kết nối, kiểm tra điện áp tổng, thử tải để đảm bảo hệ thống hoạt động ổn định.

           - Bước 6: Sử dụng bộ sạc phù hợp (điện áp 14.6V cho 4S pin LiFePO4).

HÌNH ẢNH SẢN PHẨM
