Mạch Hạ Áp DC-DC Buck 5A XL4015 + Vỏ Nhựa Mica
Mã sản phẩm: TC001212150.000 VNĐ
Số Lượng:
Mạch Hạ Áp DC-DC Buck 5A XL4015 + Vỏ nhựa mica
TÍNH NĂNG SẢN PHẨM
- Mạch Hạ Áp DC-DC Buck 5A XL4015 là mạch chuyên để hạ áp DC-DC xuống mức thấp hơn để phù hợp với các nhu cầu sử dụng trong các thành phần điện tử.
- Mạch giảm áp DC XL4015 có hiển thị (5A) sử dụng phương pháp giảm áp xung để giảm áp DC với dòng đầu ra lên đến 5A, mạch có tích hợp đồng hồ Led và phím chức năng chọn hiển thị áp đầu vào và đầu ra để tiện theo dõi.
- Sản phẩm có kèm theo vỏ nhựa mica để bảo vệ mạch
- Sản phẩm có kích thước nhỏ gọn và rất chắc chắn, các linh kiện bố trí rất gọn gàng và hợp lí tạo nên một sản phẩm chất lượng khi tới tay người dùng.
- Phù hợp với rất nhiều nhu cầu như học tập, nghiên cứu, DIY những bộ nguồn thí nghiệm, nguồn cho thiết bị dân dụng...
- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.
THÔNG SỐ KĨ THUẬT
- Điện áp đầu vào: 8 ~ 36VDC
- Điện áp đầu ra: 1.25 ~ 32VDC
- Dòng đầu ra tối đa: 5A
- IC chính: XL4015
- Tích hợp đồng hồ Led và phím chức năng chọn hiển thị áp đầu vào và đầu ra
- Hiệu suất: 96%
- Tần số xung: 180KHz
- Tích hợp Mosfet đóng ngắt tần số cao
- Maximum Duty Cycle: 100%
- Minimum Drop Out: 0.3VDC
- Nhiệt độ làm việc : -40 ~ 125 độ C
- Khối lượng: 25g
- Kích thước: 60x37x18mm

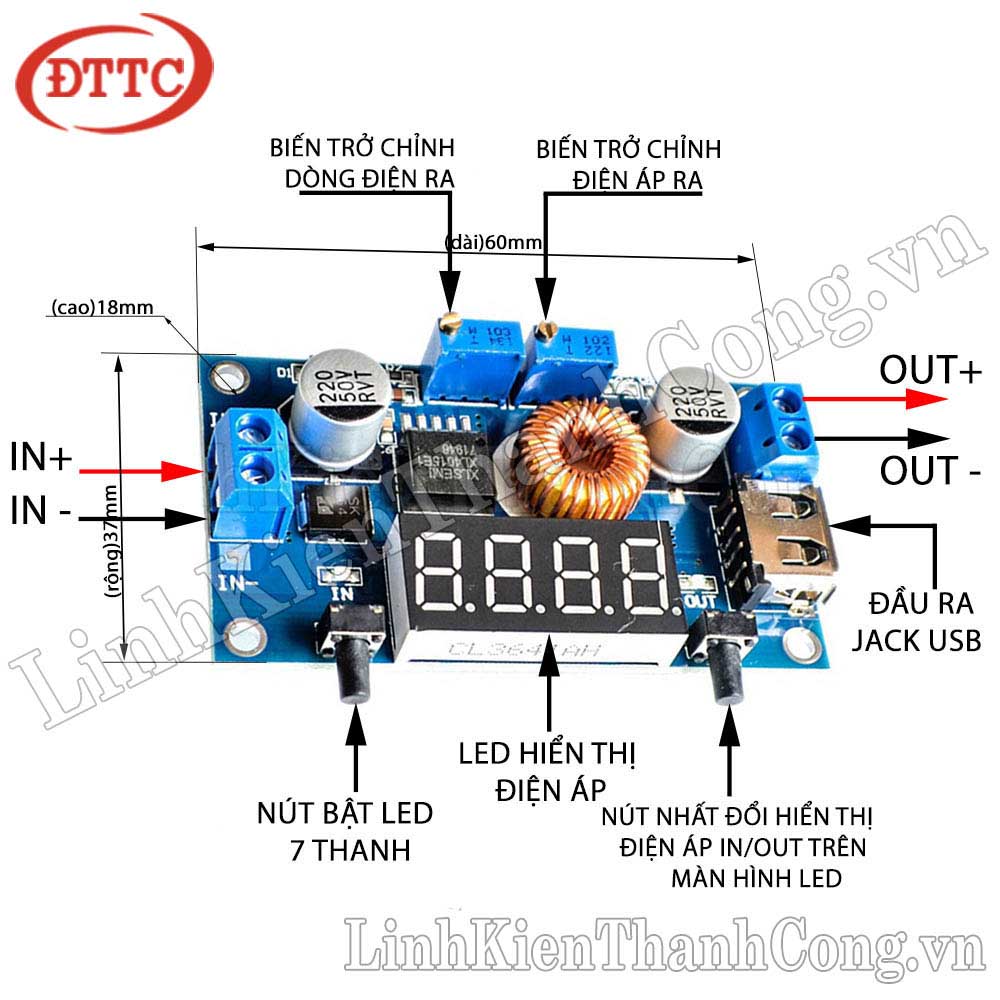

HƯỚNG DẪN ĐẤU NỐI
Bước 1:
- Kết nối điện áp đầu vào từ 8 ~ 36VDC tại 2 vị trí IN + và IN -
+ Cực dương đầu vào kết nối với vị trí IN +
+ Cực âm đầu vào kết nối với vị trí IN -
Bước 2:
- Kết nối đầu ra điều chỉnh điện áp dao động từ 1.25 ~ 32VDC tại 2 vị trí OUT + và OUT -
+ Cực dương đầu ra kết nối tại vị trí OUT +
+ Cực âm đầu ra kết nối tại vị trí OUT -
- Điều chỉnh dòng điện, điện áp đầu ra bằng biến trở vi chỉnh (Xoay cùng chiều kim đồng hồ là tăng, ngược chiều kim đồng hồ là giảm)
- Quá trình sử dụng có thể thay đổi hiển thị điện áp hiển thị trên màn hình Led tại nút nhấn như hình bên dưới.
HÌNH ẢNH SẢN PHẨM
