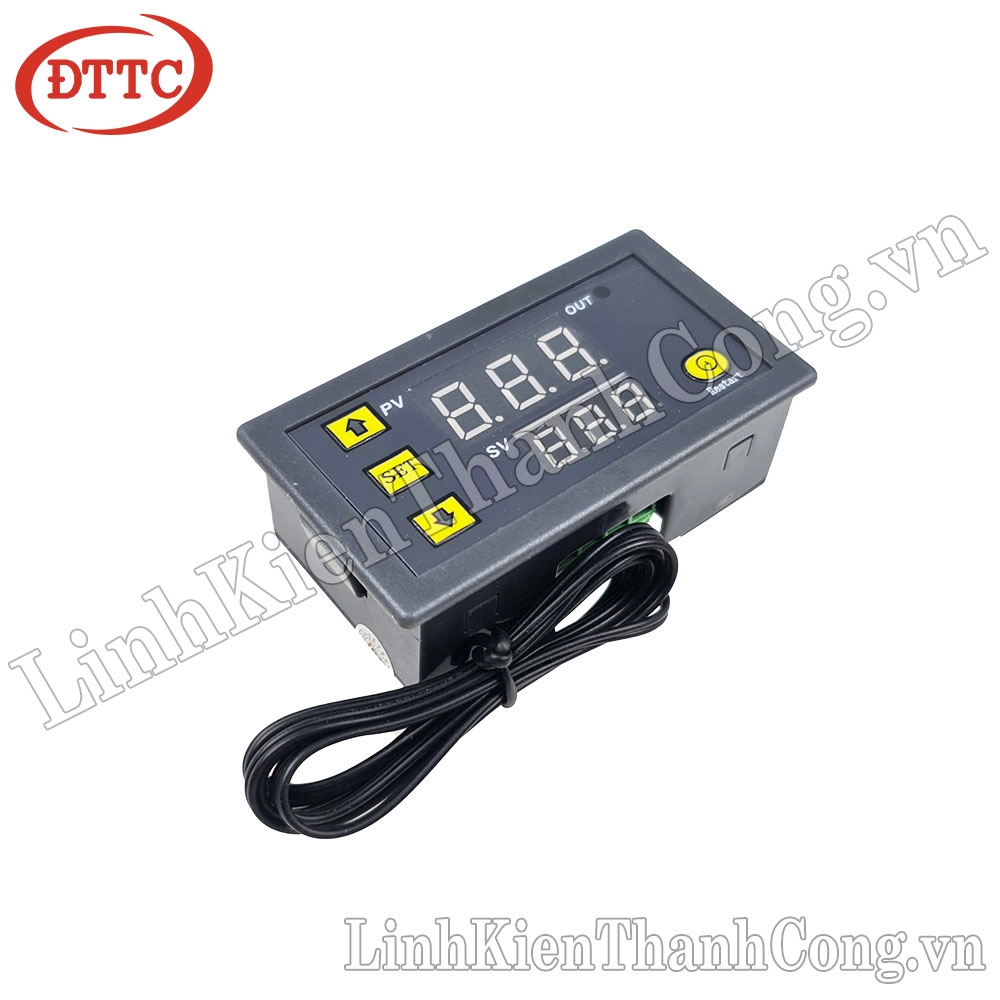

Mạch Khống Chế Nhiệt Độ W3230 12VDC
Mã sản phẩm: TC002513100.000 VNĐ
Số Lượng:
Mạch Khống Chế Nhiệt Độ W3230 12VDC
TÍNH NĂNG SẢN PHẨM
- Cảm biến là một thành phần quan trọng trong mạch điện tử, nó đóng vai trò cảm nhận trạng thái, quá trình vật lý, hoá học, sinh học của môi trường cần khảo sát, và biến đổi thành tín hiệu điện để thu thập các thông tin về trạng thái hay quá trình đó.
- Mạch Khống Chế Nhiệt Độ W3230 có đầu dò cảm biến nhiệt độ với hai chế độ hoạt động là làm lạnh và sưởi ấm nên được dùng trong các lò sưởi, lò ấp trứng...
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình một bộ sản phẩm sao cho hợp lí.
THÔNG SỐ KĨ THUẬT
- Tên mã: W3230
- Điện áp đầu vào: 12VDC
- Khoảng đo nhiệt độ: -20°C ~ 120°C
- Ngõ ra Relay: 10A/220VAC
- Vỏ chất liệu: PC + ABS chống cháy
- Cảm biến độ dài: 1m
HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG
HƯỚNG DẪN ĐẤU NỐI
- Kết nối đầu vào sản phẩm với nguồn 12VDC
+ Cực dương nguồn kết nối với VCC
+ Cực âm nguồn kết nối với GND
- Đầu ra mạch kết nối điều khiển sản phẩm đấu nối như hình ảnh bên dưới
HƯỚNG DẪN SỬ DỤNG
- Cài đặt nhiệt độ sẽ kích hoạt relay: Sau khi cấp nguồn màn hình sẽ hiển thị nhiệt độ thực tế, nhấn nút SET 1 lần màn hình sẽ nhấp nháy, nhấn nút + hoặc - để tăng/giảm đến giá trị nhiệt độ mong muốn. Nhấn nút SET lần nữa để xác nhận cài đặt và hoàn tất.
- Khôi phục cài đặt gốc: Tắt nguồn --> Nhấn và giữ phím '+' đồng thời bật nguồn -->Sau khi có nguồn các dữ liệu sẽ được khôi phục về cài đặt gốc (mặc định).
W3230 có chức năng cài đặt chế độ như sau:
|
Mã |
Chức năng |
Tùy chọn |
Mặc định |
|
P0 |
Làm nóng hoặc Làm mát |
H: làm nóng C: làm lạnh |
C |
|
P1 |
Nhiệt độ cho phép sai lệch so với nhiệt độ cài đặt. Có 2 giá trị: cao hơn và thấp hơn |
0.1 - 15 |
2 |
|
P2 |
Thiết lập nhiệt độ an toàn cao nhất |
110 |
110 |
|
P3 |
Thiết lập nhiệt độ an toàn thấp nhất |
-50 |
-50 |
|
P4 |
Hiệu chuẩn sai lệch nhiệt độ |
-7 ∼ 7ºC |
0 |
|
P5 |
Cài đặt thời gian trễ |
0 - 10 Phút |
0 |
- Hướng dẫn chi tiết cách vào và cài đặt các mã:
Mã P0: Chọn chế độ làm mát hay làm lạnh
- Nhấn SET và giữ ít nhất 5s để vào mã P0, nhấn tiếp SET 1 lần nữa để vào cài đặt P0
- Nhấn phím + hoặc - để chuyển màn hình hiển thị và nhấn SET để chọn:
[H]: chế độ làm nóng (tức là kích hoạt relay để thêm nhiệt độ).
[C]: chế độ làm mát (tức là kích hoạt relay để giảm nhiệt độ).
- Ở chế độ làm mát:
+ Khi giá trị nhiệt độ đo được > giá trị cài đặt: sẽ kích hoạt relay để điều khiển thiết bị làm mát
+ Khi nhiệt độ đo được < (giá trị cài đặt + độ trễ nhiệt độ trong tham số P1): sẽ ngắt relay để tắt thiết bị làm mát
- Ở chế độ làm nóng:
+ Khi giá trị nhiệt độ đo được < giá trị cài đặt: sẽ kích hoạt relay để điều khiển thiết bị làm nóng
+ Khi giá trị nhiệt độ đo được > (giá trị cài đặt + độ trễ nhiệt độ trong tham số P1): sẽ ngắt relay để tắt thiết bị làm nóng
Mã P1: Cài đặt độ trễ nhiệt độ
+ Nhấn và giữ SET trong 5 giây để hiển thị P0, nhấn + -để chuyển sang P1, nhấn SET tiếp tục để vào cài đặt P1
+ Nhấn + hoặc - để điều chỉnh trong khoảng 0.1 - 15. Nhấn SET để lưu giá trị cài đặt.
+ Ví dụ 1: Với giá trị P0=[C], Nhiệt độ môi trường là 30ºC, giá trị cài đặt là 25ºC và P1=2. Sau khi bật nguồn relay sẽ kích hoạt để khởi động thiết bị làm lạnh cho đến khi giá trị nhiệt độ đo được là 23ºC thì sẽ ngắt relay. Nếu nhiệt độ tăng lại lên 25ºC thì relay sẽ được kích hoạt làm lạnh trở lại, chu kỳ cứ thế tiếp diễn để nhiệt độ không vượt quá 25ºC.
+ Ví dụ 2: Với giá trị P0=[H], Nhiệt độ môi trường là 20ºC, giá trị cài đặt là 25ºC và P1=2. Sau khi bật nguồn relay sẽ kích hoạt để khởi động thiết bị làm nóng cho đến khi giá trị nhiệt độ đo được là 27ºC thì sẽ ngắt relay. Nếu nhiệt độ tăng lại giảm dưới 25ºC thì relay sẽ được kích hoạt làm nóng trở lại, chu kỳ cứ thế tiếp diễn để nhiệt độ không dưới 25ºC.
Mã P2: Giới hạn nhiệt độ lớn nhất
+ Nhấn và giữ SET trong 5 giây để hiển thị P0, nhấn + hoặc - để chuyển sang P2, nhấn SET tiếp tục để vào cài đặt P2.
+ Nhấn + hoặc - để cài đặt nhiệt độ giới hạn lớn nhất theo bảng trên. Là nhiệt độ mà khi bằng nhiệt độ bộ cảm biến đo được thì sẽ ngắt relay không cho nhiệt độ tăng thêm. Dù khả năng đo của bộ cảm biến lên đến 120ºC.
Mã P3: Giới hạn nhiệt độ nhỏ nhất
+ Nhấn và giữ SET trong 5 giây để hiển thị P0, nhấn + hoặc - để chuyển sang P3, nhấn SET tiếp tục để vào cài đặt P3.
+ Nhấn + hoặc - để cài đặt nhiệt độ giới hạn nhỏ nhất theo bảng trên. Là nhiệt độ mà khi bằng nhiệt độ bộ cảm biến đo được thì sẽ ngắt relay không cho nhiệt độ giảm thêm. Dù khả năng đo của bộ cảm biến lên đến -50ºC.
Mã P4: Hiệu chuẩn sai lệch nhiệt độ: khi có sự sai lệch giữa nhiệt độ đo được và nhiệt độ tiêu chuẩn hoặc do nhu cầu đặc biệt của người sử dụng. Còn gọi là hiệu chuẩn nhiệt độ.
- Thực hiện như các bước trên để vào mã P4 và cài đặt giá trị mong muốn, sau đó nhấn SET để lưu
- Ví dụ:
+ Nhiệt độ tiêu chuẩn là 25ºC, sau khi hiệu chuẩn vơi P4 = 0 -->Nhiệt độ tiêu chuẩn là 25ºC
+ Nhiệt độ tiêu chuẩn là 25ºC, sau khi hiệu chuẩn với P4 = 2 -->Nhiệt độ tiêu chuẩn là 27ºC
+ Nhiệt độ tiêu chuẩn là 25ºC, sau khi hiệu chuẩn với P4 = -2 -->Nhiệt độ tiêu chuẩn là 23ºC
Mã P5: Cài đặt thời gian trễ: là thời gian cho phép relay kích hoạt hoặc ngắt trễ.
- Thực hiện như các bước trên để vào mã P5 và cài đặt giá trị mong muốn,sau đó nhấn SET để lưu.
HÌNH ẢNH SẢN PHẨM
