Mạch Nguồn AC-DC Mini 220V-5V 2A

Mã sản phẩm: TC001190
60.000 VNĐ
Số Lượng:


Thêm vào giỏ Mua ngay



 Mạch nguồn AC-DC Mini 220V-5V 2A

TÍNH NĂNG SẢN PHẨM

- Nguồn Adapter có vai trò chuyển đổi điện áp xoay chiều AC thành điện áp 1 chiều DC phục vụ cho các thiết bị công nghệ hiện đại ngày nay.

- Mạch Nguồn Không Vỏ AC-DC là một loại nguồn xung, có thể chuyển đổi từ 220VAC sang 5VDC, thường được sử dụng để cấp nguồn cho các thiết bị như: Tivi box, Camera, Switch, các bo mạch điều khiển, module điều khiển sử dụng nguồn bên ngoài...

- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ nguồn phù hợp.

THÔNG SỐ KĨ THUẬT

- Phân loại: Nguồn xung

- Điện áp đầu vào: 100 - 220VAC, 50 - 60Hz

- Điện áp đầu ra: 5VDC

- Dòng điện tối đa đầu ra: 2A

- Chất liệu mạch in: FR4 chất lượng cao

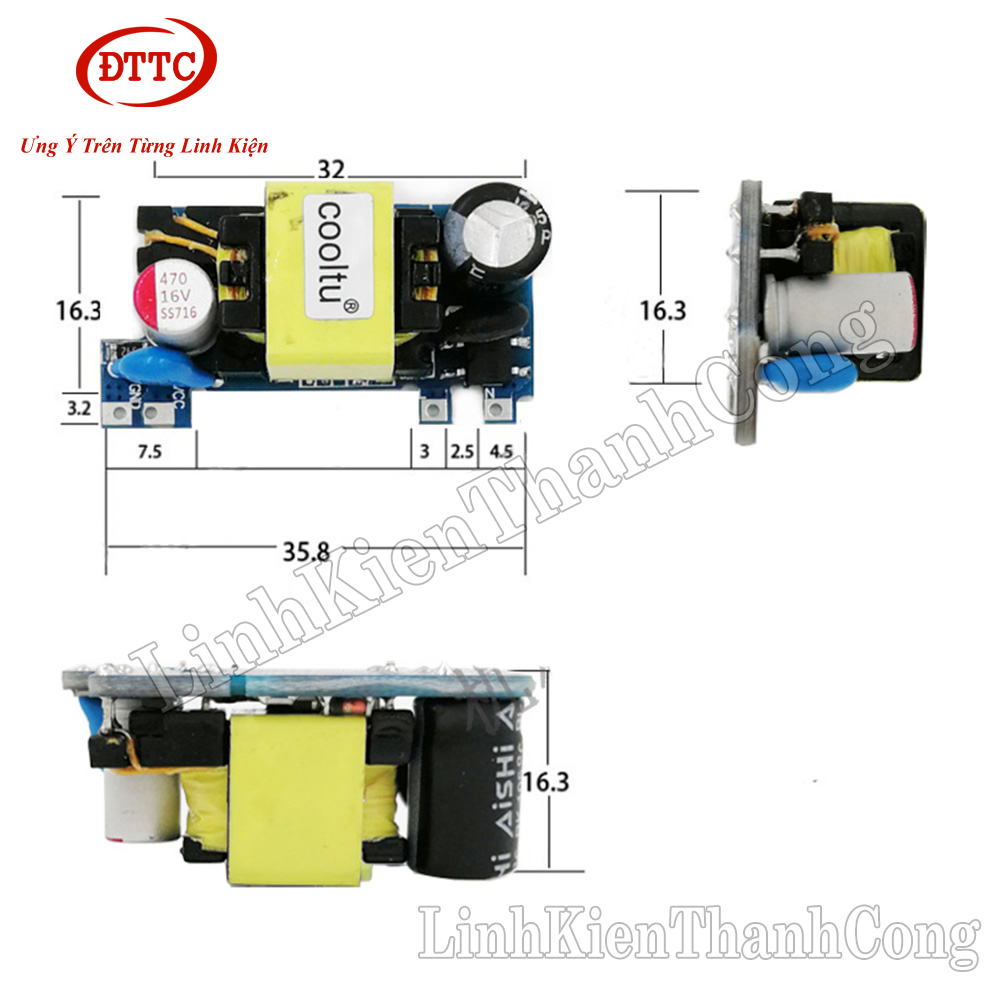

- Kích thước: 35.8 * 19.5 * 16.3 mm (dài * rộng * cao)

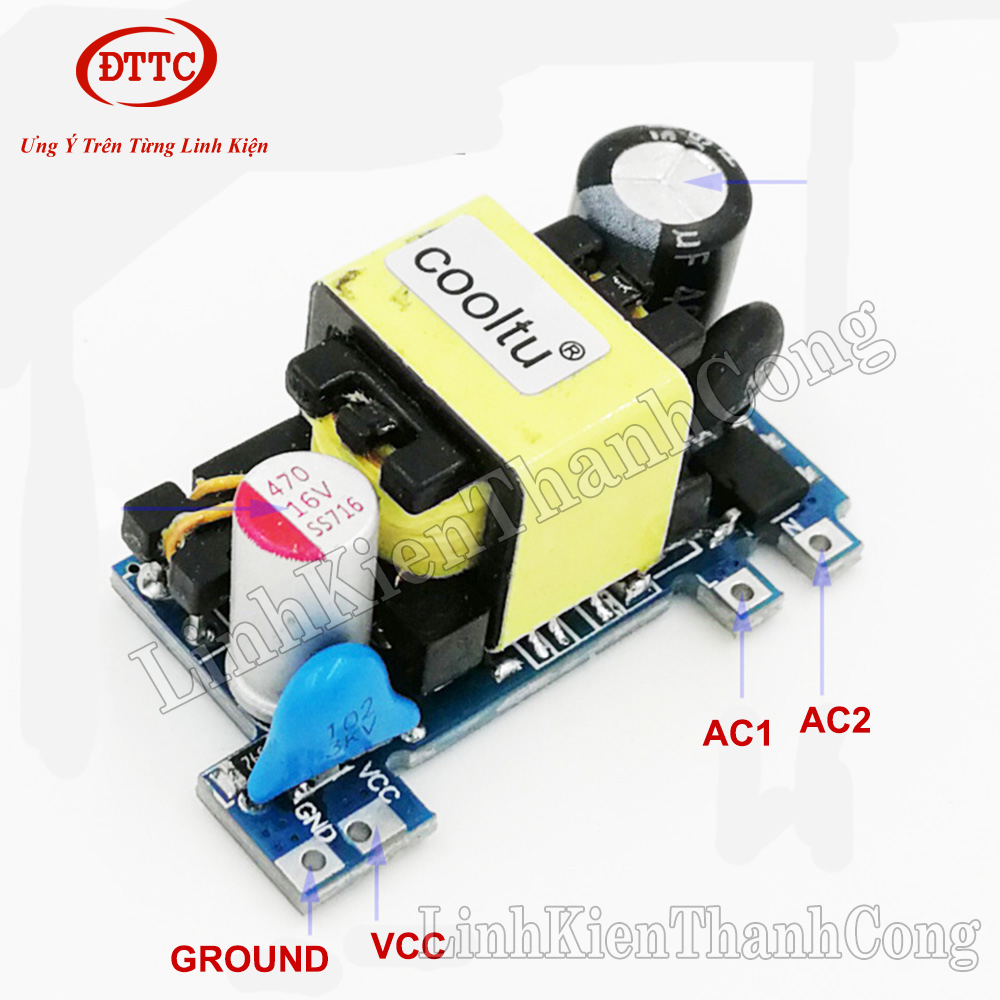

HƯỚNG DẪN ĐẤU NỐI

Bước 1:

- Kết nối điện áp đầu vào 100 - 220VAC tại 2 vị trí AC1 và AC2

Bước 2:

- Kết nối đầu ra tại 2 vị trí VCC và GND trên mạch

+ Cực dương đầu ra tại vị trí VCC

+ Cực âm đầu ra tại vị trí GND

- Chú ý: Quá trình đấu nối và sử dụng phải cẩn thận vì làm việc trực tiếp trên điện áp 220VAC





HÌNH ẢNH SẢN PHẨM
