Mạch Nguồn Buck Hạ Áp DC-DC 12A Hiển Thị LCD (Có Vỏ Nhựa Mica)
Mã sản phẩm: TC001865220.000 VNĐ
Số Lượng:
Mạch Nguồn BUCK Hạ Áp DC-DC 12A Hiển Thị LCD (Có Vỏ Nhựa Mica)
TÍNH NĂNG SẢN PHẨM
- Mạch Nguồn BUCK Hạ Áp DC-DC 12A Hiển Thị LCD (Có Vỏ Nhựa Mica) là sản phẩm chuyên dùng để hạ áp điện thế trong mạch.
- Sản phẩm có chức năng hạ áp với điện áp ngõ vào tối đa 32V, điện áp ngõ ra có thể hạ xuống tối thiếu 1.2VDC và dòng tải tối đa lên đến 12A.
- Sản phẩm có kích thước rất nhỏ gọn và dễ dàng sử dụng, với chi phí thấp.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT
- Điện áp ngõ vào: 5.3 ~ 32VDC
- Điện áp ngõ ra: 1.2 ~ 32VDC
- Dòng tải ngõ ra (ổn định): 8A - Với dòng tải lớn hơn 8A cần tăng cường tản nhiệt (tối đa 12A)
- Công suất ngõ ra: Tản nhiệt tự nhiên 120W (8A), tản nhiệt tăng cường 160W
- Hiện thị điện áp:
+ Độ phân giải hiển thị thang điện áp nhỏ nhất trên màn LCD: 0.05V
+ Phạm vi: 0 ~ 32V
- Hiện thị dòng điện:
+ Độ phân giải hiển thị hiển thị dòng điện nhỏ nhất trên màn LCD: 0.01A
+ Phạm vi: 0 ~ 12A
- Hiệu suất chuyển đổi: 96%

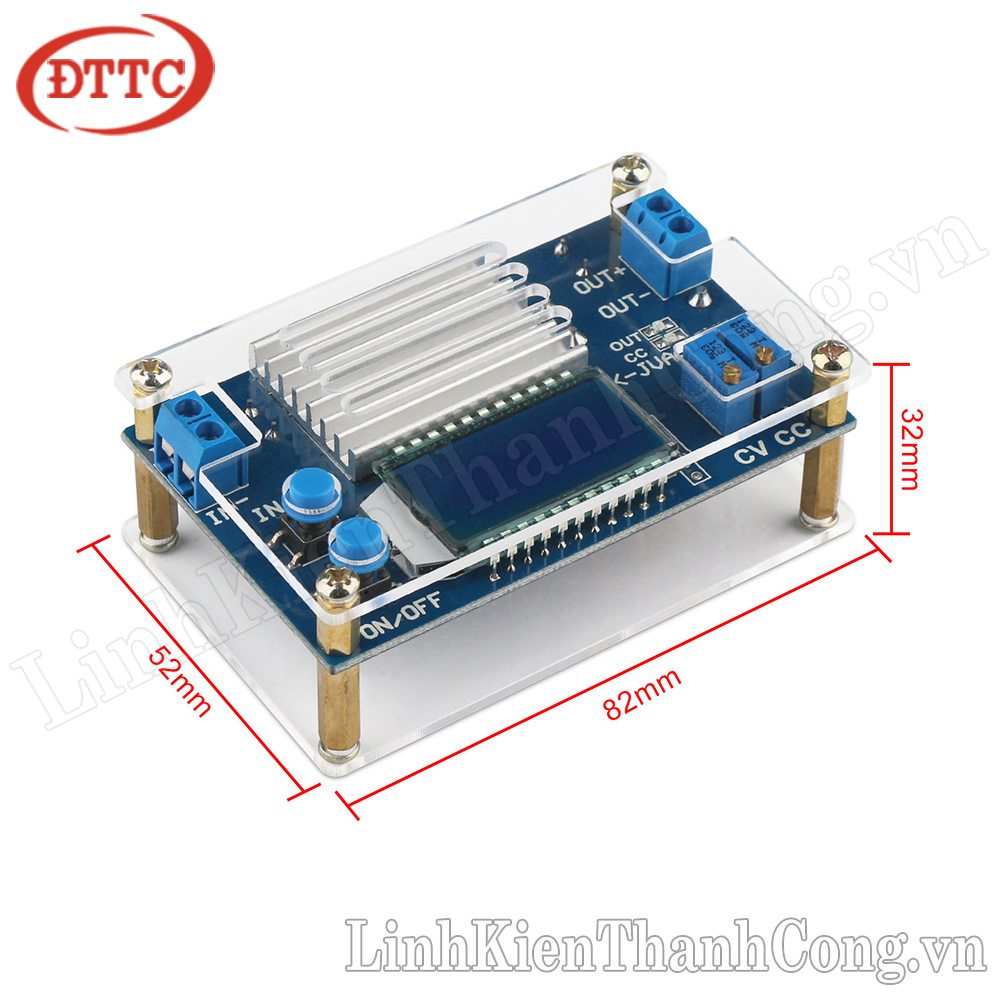

- Kích thước: 82x52x32mm
- Chế độ bảo vệ của sản phẩm:
+ Bảo vệ ngắn mạch: Có
+ Bảo vệ ngược cực đầu vào: Có
+ Không có bảo vệ điện áp ngược ngõ ra: trường hợp sạc Pin, cần đảm bảo điện áp của Pin nhỏ hơn điện áp ngõ ra của mạch, nên lắp thêm diode ở ngõ ra để tránh dòng ngược về mạch.
HƯỚNG DẪN SỬ DỤNG
Bước 1:
- Kết nối điện áp đầu vào (Từ 5.3 ~ 32VDC) vào 2 vị trí IN + và IN -
+ Cực dương đầu vào kết nối với vị trí IN +
+ Cực âm đầu vào kết nối với vị trí IN -
Bước 2:
- Kết nối đầu ra (Thay đổi được trong khoảng từ 1.2 ~ 32VDC) vào 2 vị trí OUT + và OUT -
+ Cực dương đầu ra kết nối với vị trí OUT +
+ Cực âm đầu ra kết nối với vị trí OUT -
- Chú ý:

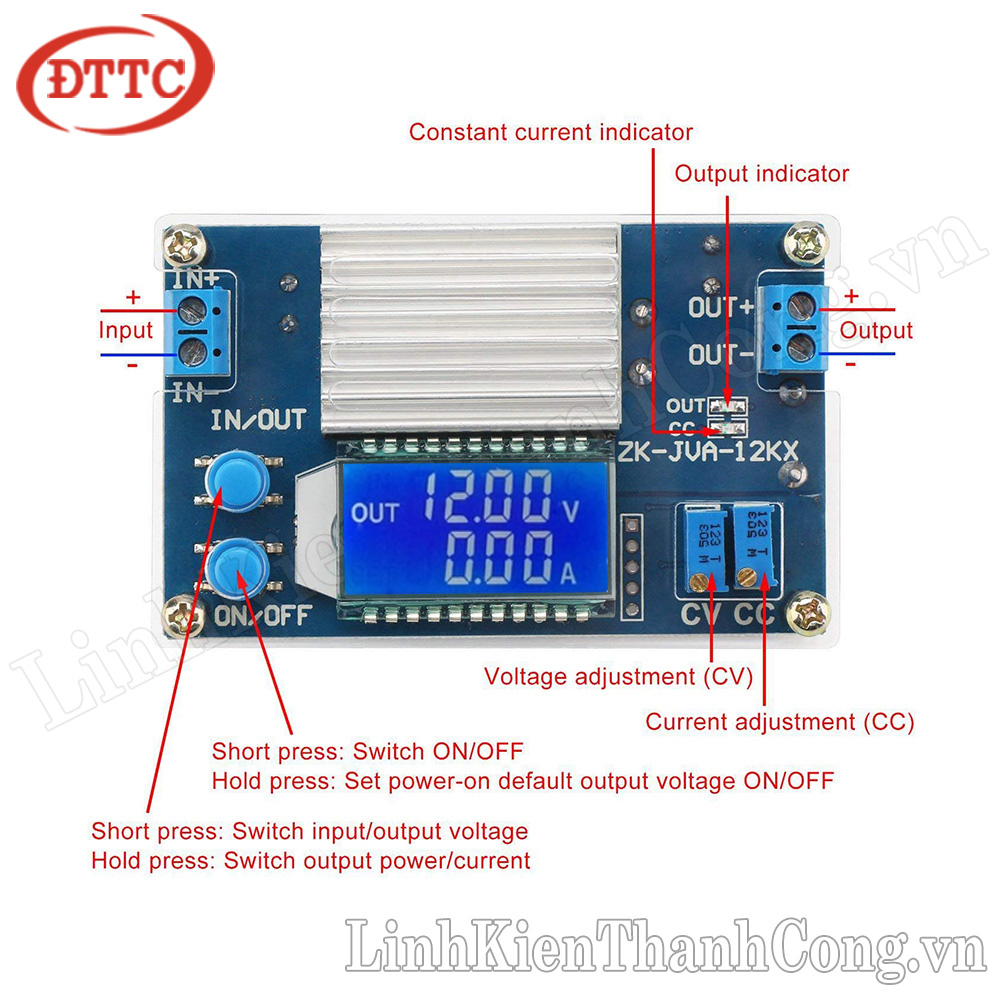

+ Trên mạch có 2 nút nhấn với 2 chức năng khác nhau. Cụ thể nút nhấn ON/OFF để bật/tắt thiết bị. Nút nhấn IN/OUT để thay đổi giá trị điện áp hiển thị trên màn hình LCD.
+ Trên mạch có 2 vị trí đặt biến trở vi chỉnh với chức năng cụ thể như sau: Biến trở kí hiệu trên mạch là CV dùng để điều chỉnh điện áp đầu ra (Xoay cùng chiều kim đồng hồ là tăng, xoay ngược chiều là giảm), biến trở kí hiệu trên mạch là CC để điều chỉnh dòng điện đầu ra (Xoay cùng chiều kim đồng hồ là tăng, và ngược lại)
+ Tương ứng trên mạch có 2 LED SMD hiển thị điện áp đầu ra và hiển thị dòng điện đầu ra mạch.

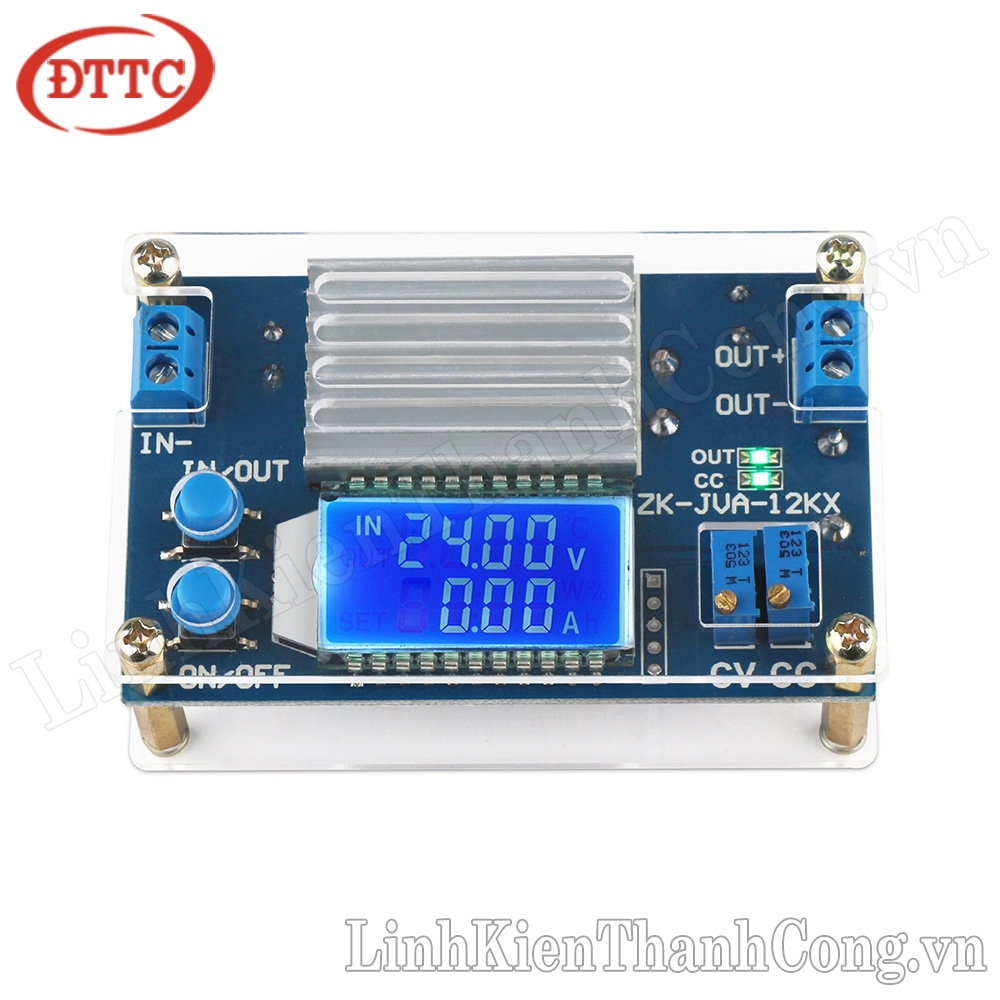

HÌNH ẢNH SẢN PHẨM
