Mạch Nguồn Buck Hạ Áp DC-DC 5A Hiển Thị LCD (Có Vỏ Nhựa Mica)

Mạch Nguồn Buck Hạ Áp DC-DC 5A Hiển Thị LCD (Có Vỏ Nhựa Mica)

TÍNH NĂNG SẢN PHẨM

- Mạch BUCK là mạch chuyên để hạ áp DC-DC xuống mức thấp hơn để phù hợp với các nhu cầu sử dụng trong các thành phần điện tử.

- Sản phẩm có kích thước nhỏ gọn và rất chắc chắn, các linh kiện bố trí rất gọn gàng và hợp lí tạo nên một sản phẩm chất lượng khi tới tay người dùng.

- Phù hợp với rất nhiều nhu cầu như học tập, nghiên cứu, DIY những bộ nguồn thí nghiệm, nguồn cho thiết bị dân dụng...

- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.

THÔNG SỐ KĨ THUẬT

- Điện áp đầu vào: 6.5 ~ 36VDC (Đầu vào điện áp nhỏ hơn 6.5V, hiện tại là ít hơn 5.5V thì màn hình hiển thị không bình thường)

- Điện áp đầu ra: 1.2 ~ 32VDC

- Dòng điện đầu ra: ổn định ở 3.5A, và đạt khoảng 5A khi sử dụng tản nhiệt

- Công suất đầu ra: Tản nhiệt tự nhiên 50W (< 3.5A), tăng cường tản nhiệt 75W

- Màn hình hiển thị điện áp: Độ phân giải 0.05V, phạm vi điều chỉnh 1.2 - 32VDC, độ chính xác khoảng ± 0.1V

- Màn hình: Độ phân giải 0.005A, phạm vi 0 - 4.5A, độ chính xác ± 0.05A

- Hiệu suất chuyển đổi: 94%

- Dòng điện tiêu thụ: 30mA

- Bảo vệ ngược: Có

- Bảo vệ ngắn mạch: Có

- Kích thước: (dài * rộng * cao) 70.5 * 48.4 * 28mm

- Trọng lượng: 62g

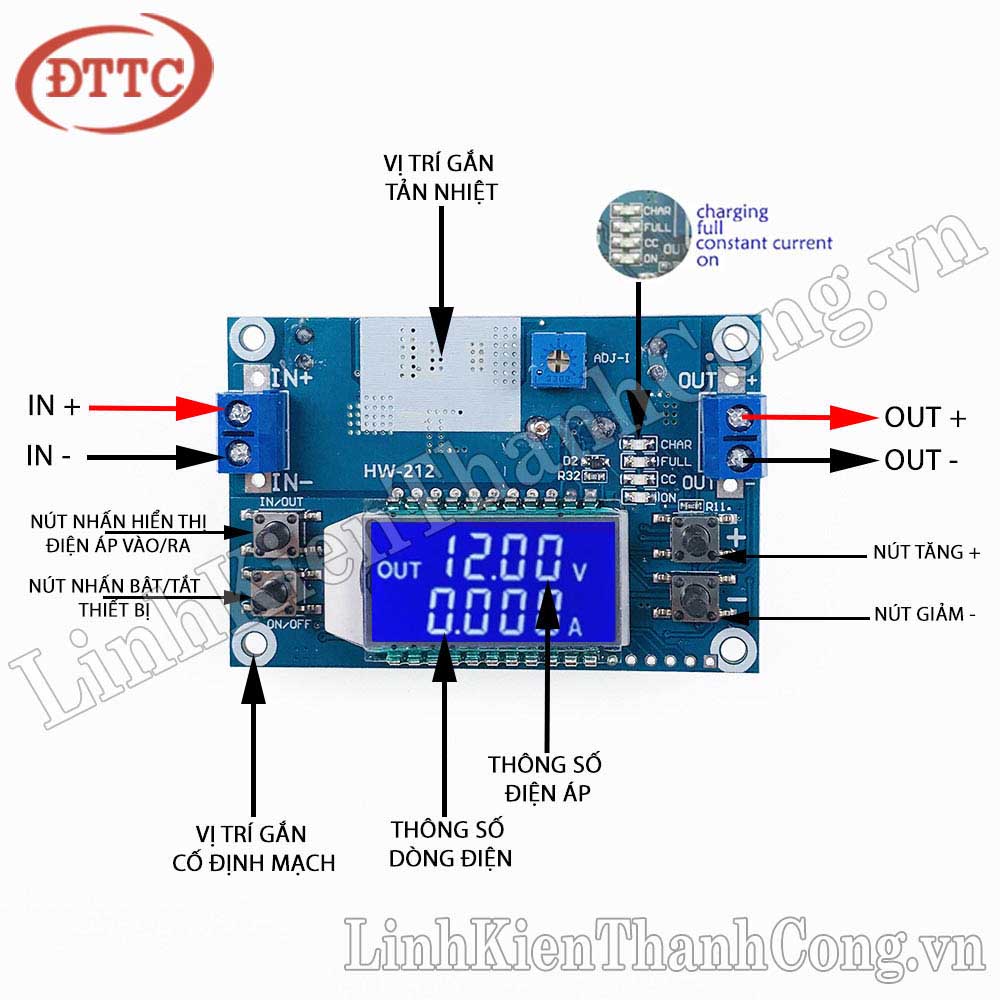

HƯỚNG DẪN SỬ DỤNG

Bước 1:

- Kết nối điện áp đầu vào mạch từ 6.5 ~ 36VDC tại 2 vị trí IN+ và IN -

Bước 2:

- Kết nối đầu ra mạch tại 2 vị trí OUT+ và OUT -

- Điều chỉnh hiển thị điện áp trên màn hỉnh bằng nút nhấn

- Điều chỉnh tăng giảm điện áp đầu ra bằng nút nhấn tăng giảm

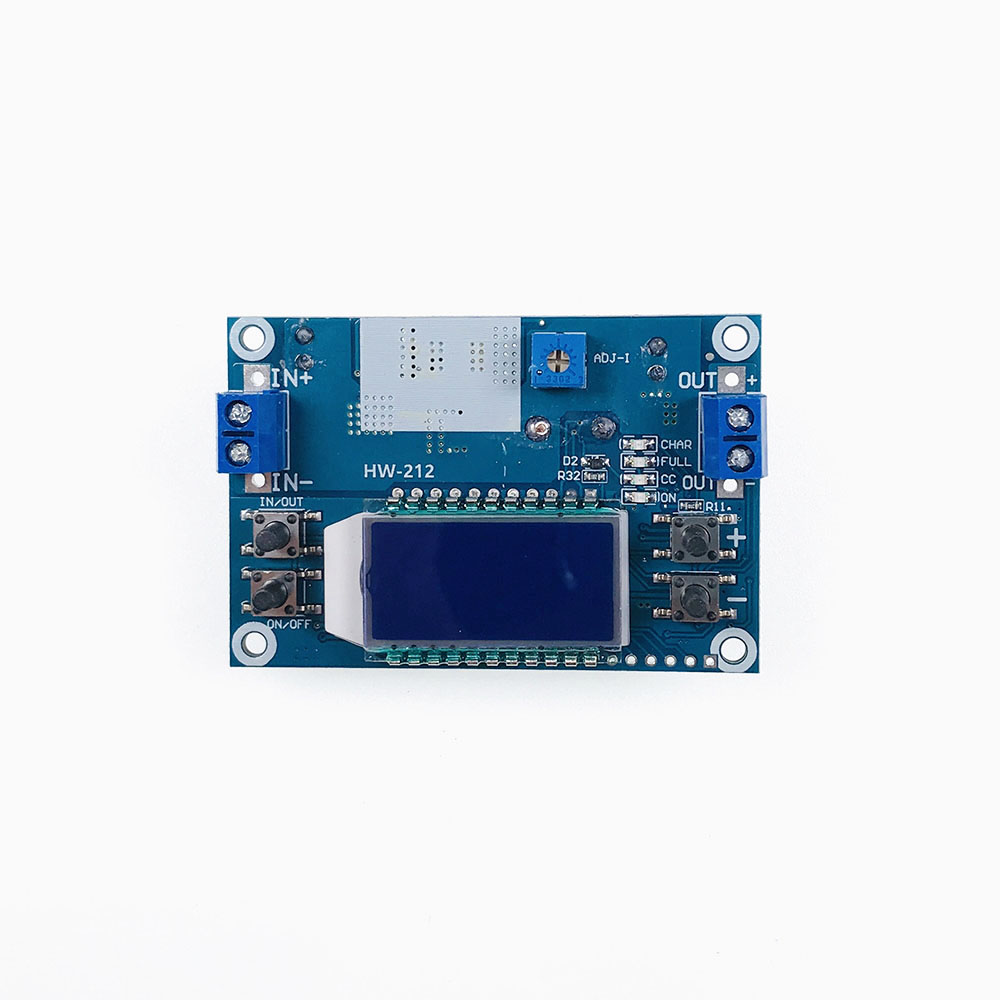

HÌNH ẢNH SẢN PHẨM
