Mạch Nguồn Tăng Áp BOOST DC-DC 4A XL6009

Mã sản phẩm: TC000263
30.000 VNĐ
Số Lượng:


Thêm vào giỏ Mua ngay



 Mạch nguồn tăng áp BOOST DC-DC 4A XL6009

TÍNH NĂNG SẢN PHẨM

- Mạch nguồn tăng áp BOOST DC-DC 4A XL6009 là mạch chuyên để tăng áp DC-DC lên mức cao hơn để phù hợp với các nhu cầu sử dụng trong các thành phần điện tử.

- Sản phẩm có kích thước nhỏ gọn và rất chắc chắn, các linh kiện bố trí rất gọn gàng và hợp lí tạo nên một sản phẩm chất lượng khi tới tay người dùng.

- Phù hợp với rất nhiều nhu cầu như học tập, nghiên cứu, DIY những bộ nguồn thí nghiệm, nguồn cho thiết bị dân dụng...

- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.

THÔNG SỐ KĨ THUẬT

- Sử dụng để tăng điện áp DC lên điện áp DC cao hơn

- Điện áp đầu vào: 3 ~ 32VDC

- Điện áp đầu ra: 5 ~ 35VDC

- Để mạch hoạt động ổn định điện áp đầu vào cung cấp phải nhỏ hơn điện áp đầu ra mong muốn ít nhất 2 - 2.5V

- Dòng đầu vào tối đa: 4A (Dòng tiêu thụ khi không tải: 18mA)

- Hiệu suất chuyển đổi ~ 94%

- Điều chỉnh điện áp đầu ra bằng cách vặn biến trở trên mạch

(Lưu ý: nên hoạt động ở mức 2.5A  trở lại để đảm bảo tuổi thọ của mạch)

- Kích thước: 43x21x14mm

HƯỚNG DẪN SỬ DỤNG

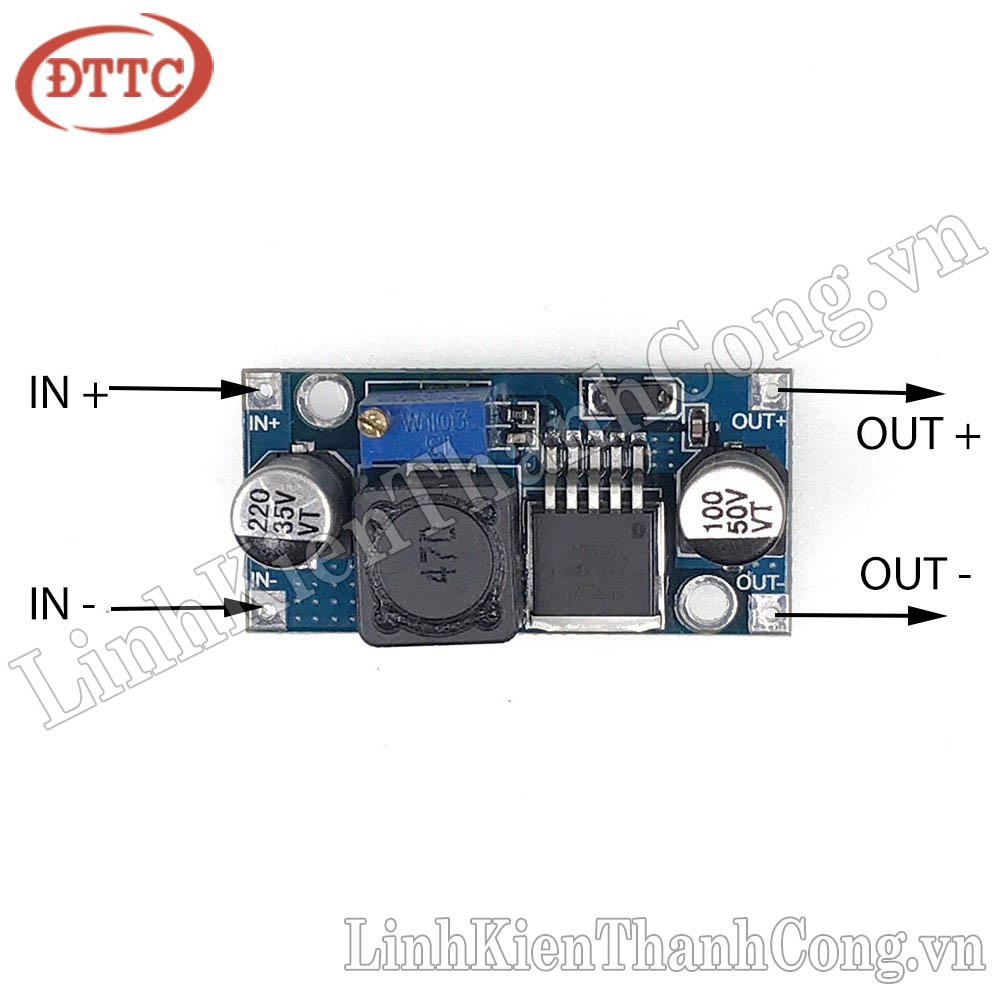

Bước 01: Kết nối đầu vào IN + và IN - với điện áp DC dao động từ 3 ~ 32VDC

Bước 02: Kết nối đầu ra với 2 vị trí OUT + và OUT - , và điện áp đầu ra điều chỉnh được từ mức 5VDC ~ 35VDC

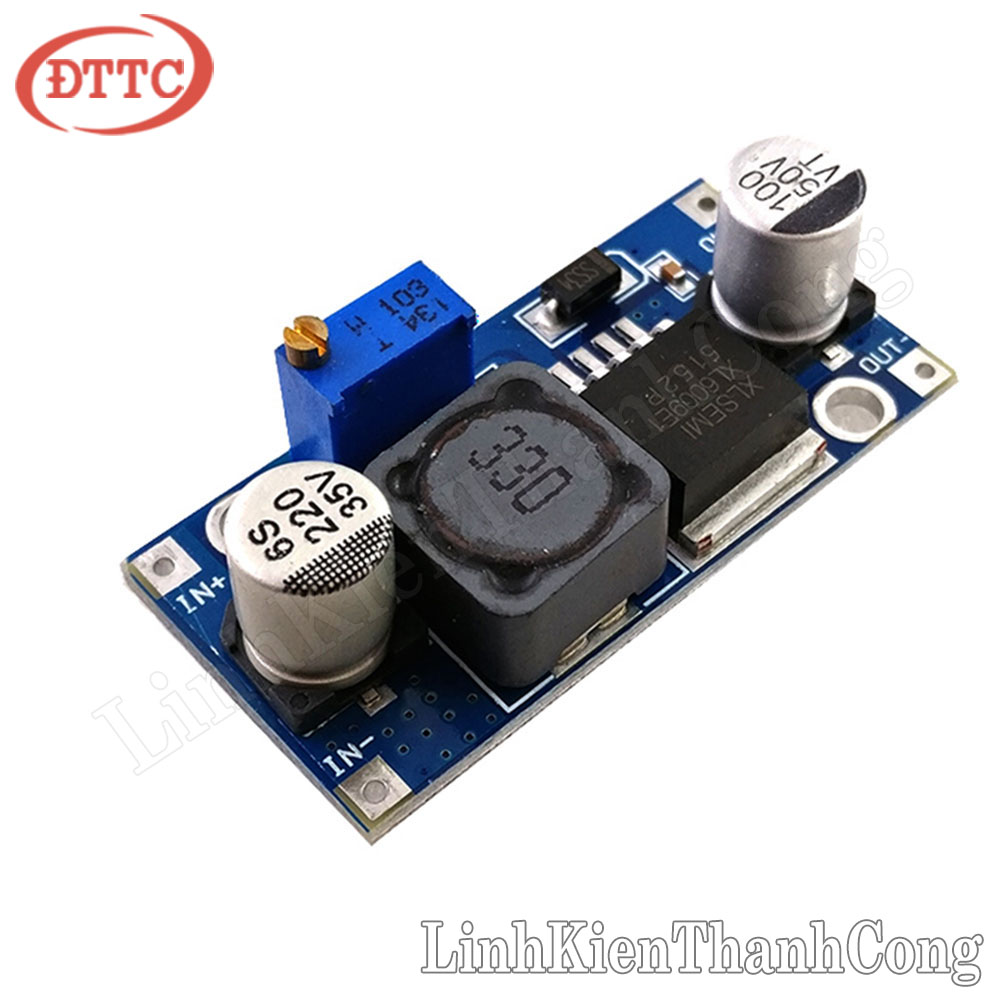

HÌNH ẢNH SẢN PHẨM
