Mạch Phát Xung Vuông 1Hz-150KHz XY-LPWM
Mã sản phẩm: TC00135270.000 VNĐ
Số Lượng:
Mạch phát xung vuông 1Hz-150Khz XY-LPWM
TÍNH NĂNG SẢN PHẨM
- Mạch phát xung vuông 1Hz-150Khz XY-LPWM sử dụng phát xung vuông từ 1 - 150KHZ, phục vụ cho thí nghiệm, DIY, trong các sản phẩm điện tử,...
- Module có màn LCD hiển thị giúp cho việc điều khiển động cơ servo, độ sáng bóng đèn,v..v mà không tổn hao công suất, nhiệt độ như việc dùng biến trở truyền thống.
- Sản phẩm có kích thước nhỏ gọn và dễ dàng thao tác cũng như sử dụng.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT
- Điện áp đầu vào: 3.3 ~ 30VDC
- Tần số phát xung từ: 1 ~ 150KHz
- Xung phát ra là xung vuông, hiển thị trên màn LCD
- Dòng tiêu thụ: 5 ~ 30mA
- Sai số: 2%
- Làm việc trong môi trường từ: -20 độ ~ 85 độ
HƯỚNG DẪN ĐẤU NỐI
Bước 1:
- Kết nối đầu vào điện áp từ 3.3V ~ 30VDC vào 2 vị trí Vin + và Vin -
+ Cực dương đầu vào kết nối với vị trí Vin +
+ Cực âm đầu vào kết nối với vị trí Vin -

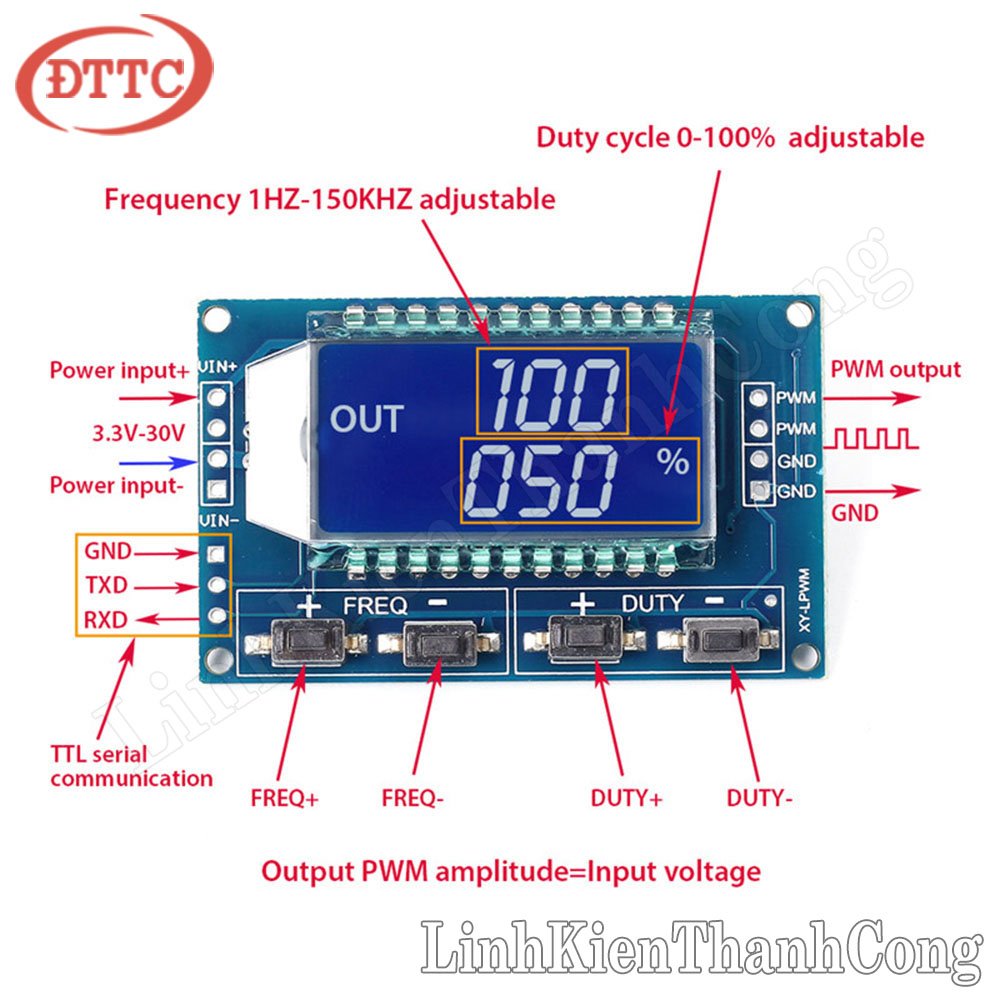

- Kết nối tín hiệu đầu vào theo hình bên dưới
Bước 2:
- Kết nối tín hiệu đầu ra như hình vẽ
- Điều chỉnh các thông số tín hiệu đầu ra như hình bên dưới

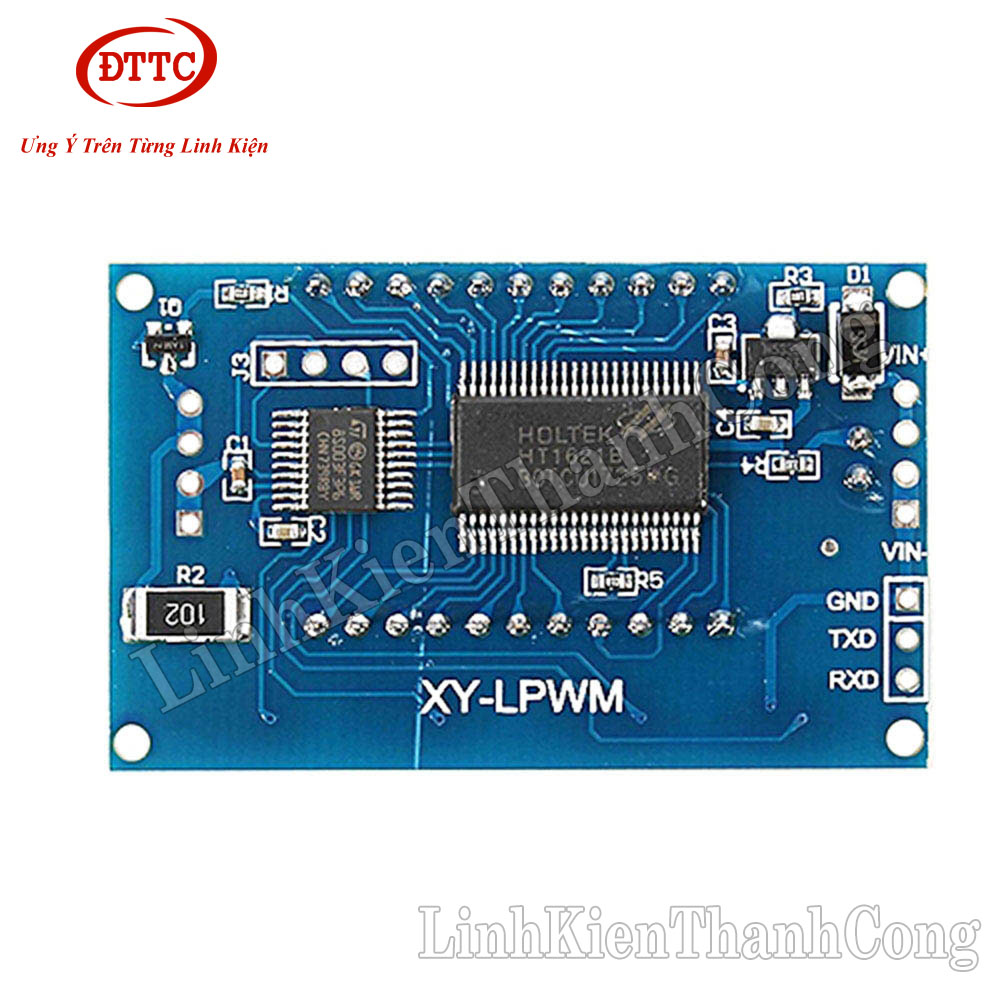

HÌNH ẢNH SẢN PHẨM
