Mạch Sạc Pin TP4056 Có Bảo Vệ

 Mạch sạc pin TP4056 có bảo vệ

TÍNH NĂNG SẢN PHẨM

- Sản phẩm thường dùng để làm mạch sạc pin cho điện thoại, hay đầu vào cho các bo mạch điện tử,...

- Sản phẩm có kích thước nhỏ gọn và rất chắc chắn, các linh kiện bố trí rất gọn gàng và hợp lí tạo nên một sản phẩm chất lượng khi tới tay người dùng.

- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.

THÔNG SỐ KĨ THUẬT

- Điện áp vào: 5VDC

- Cổng sạc MicroUSB

- Điện áp sạc: 4.2V

- Dòng sạc tối đa: 1A

- Bảo vệ xả đến điện áp: 2.5V (tránh làm cạn Pin)

- Bảo vệ xả quá dòng: 3A

- Kích thước: 26x17mm

- Sản phẩm sạc các dòng Pin Ultrafire, Pin Lion 3.7V

+ Báo sạc đầy

+ Chức năng bảo vệ xả cạn pin

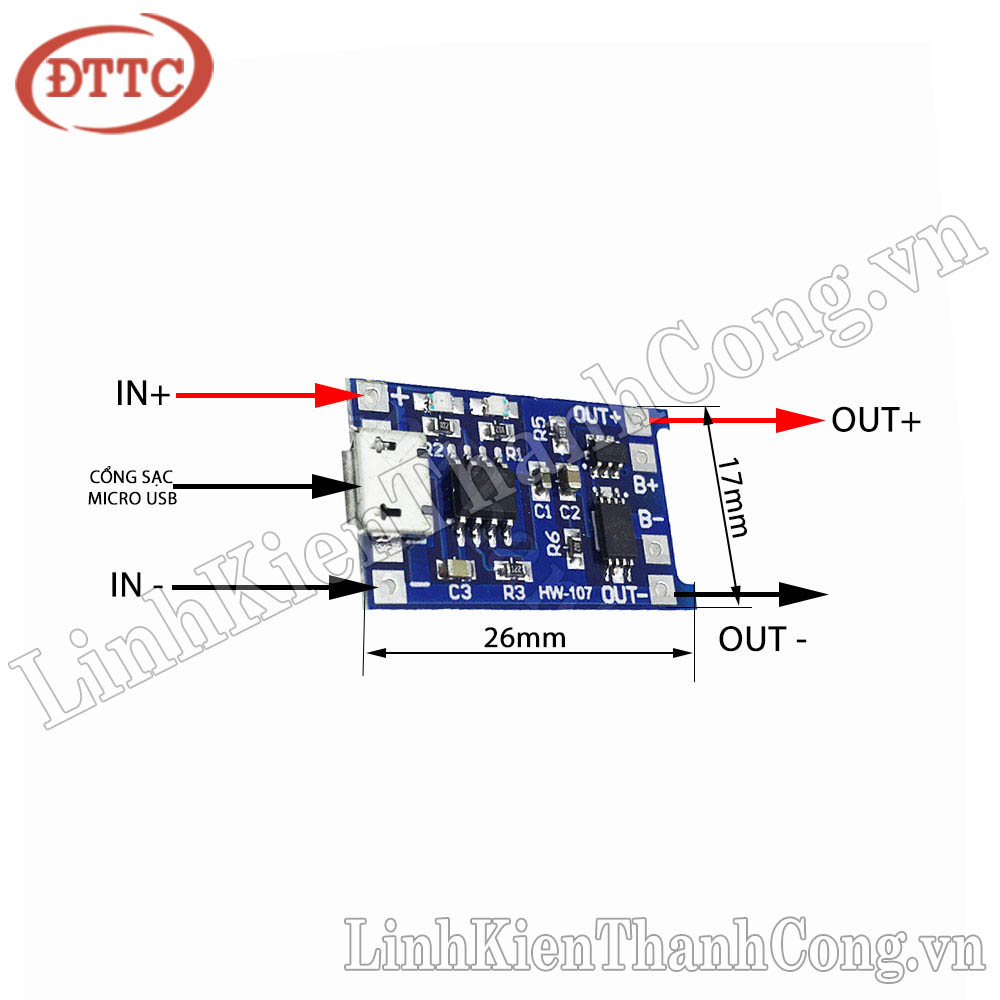

HƯỚNG DẪN ĐẤU NỐI

Bước 1:

- Kết nối điện áp đầu vào qua cổng sạc MICRO USB 5VDC hoặc qua 2 vị trí IN+ và IN - với điện áp từ 4.2 - 5VDC dòng 1A

Bước 2:

- Kết nối đầu ra tại 2 vị trí B+ và B - trên mạch vào 2 cực của pin. Với chức năng sạc pin và báo pin đầy thông qua đèn Led SMD trên mạch (LED đỏ là đang sạc, LED xanh là sạc pin đầy)

- Kết nối 2 đầu ra OUT+ và OUT - vào tải để sử dụng. Tùy thuộc theo từng loại tải mà chúng ta nên chú ý các thông số: dòng tiêu thụ không quá 3A, điện áp trên pin xả cạn là 2.5VDC sẽ tự ngắt, để qua đó chọn các mạch tăng áp cho phù hợp để dễ dàng sử dụng, cũng như tận dụng tối đa chức năng của mạch là:

+ Bảo vệ xả quá dòng 3A

+ Bảo vệ pin dưới mức điện áp thấp 2.5VDC

+ Báo quá trình sạc pin sạc/đầy

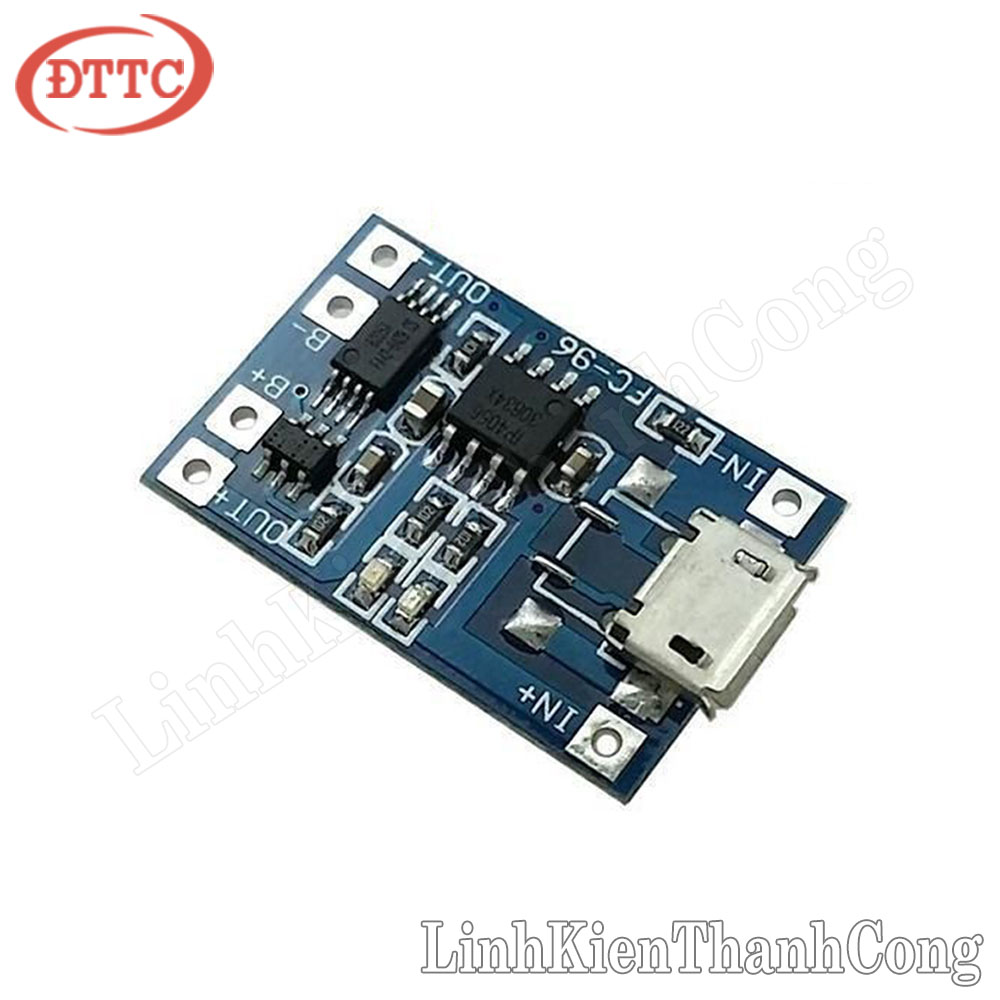

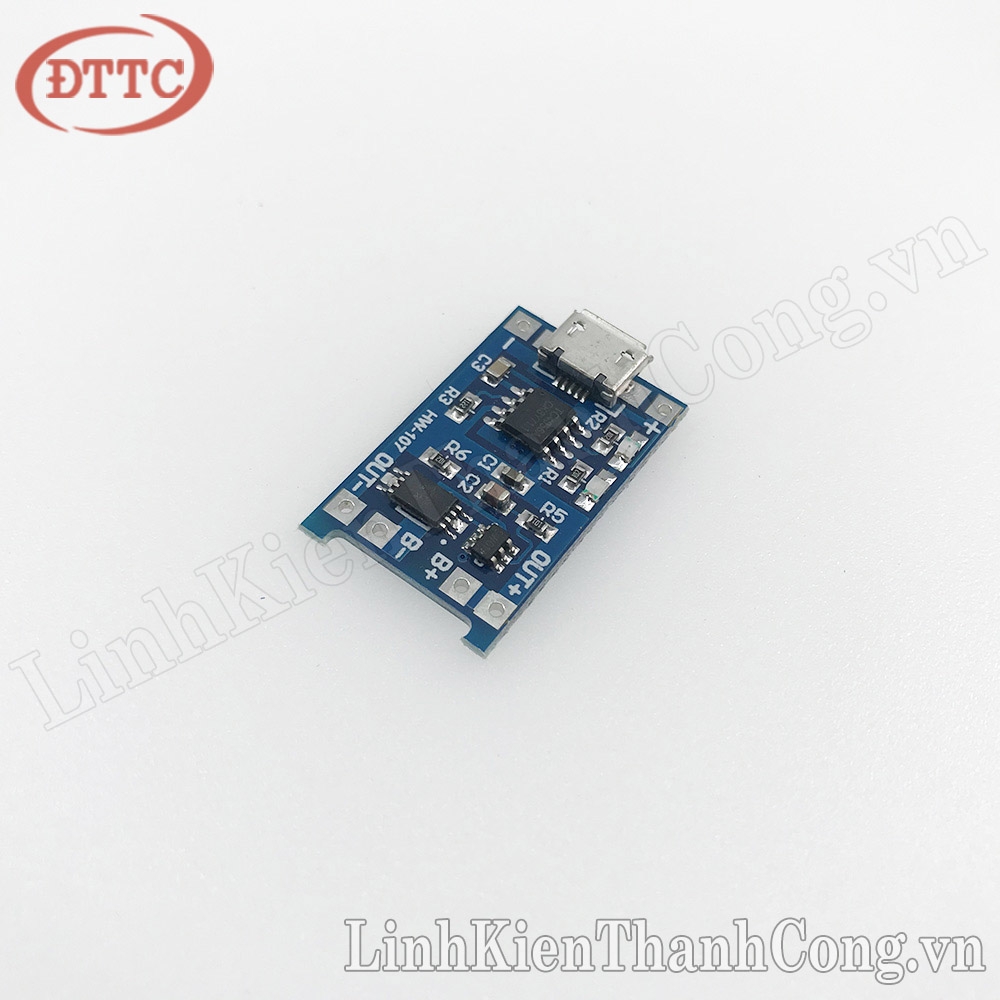

HÌNH ẢNH SẢN PHẨM
