MODULE BLUETOOTH
- Mạch Thu Bluetooth 4.2 MH-M38

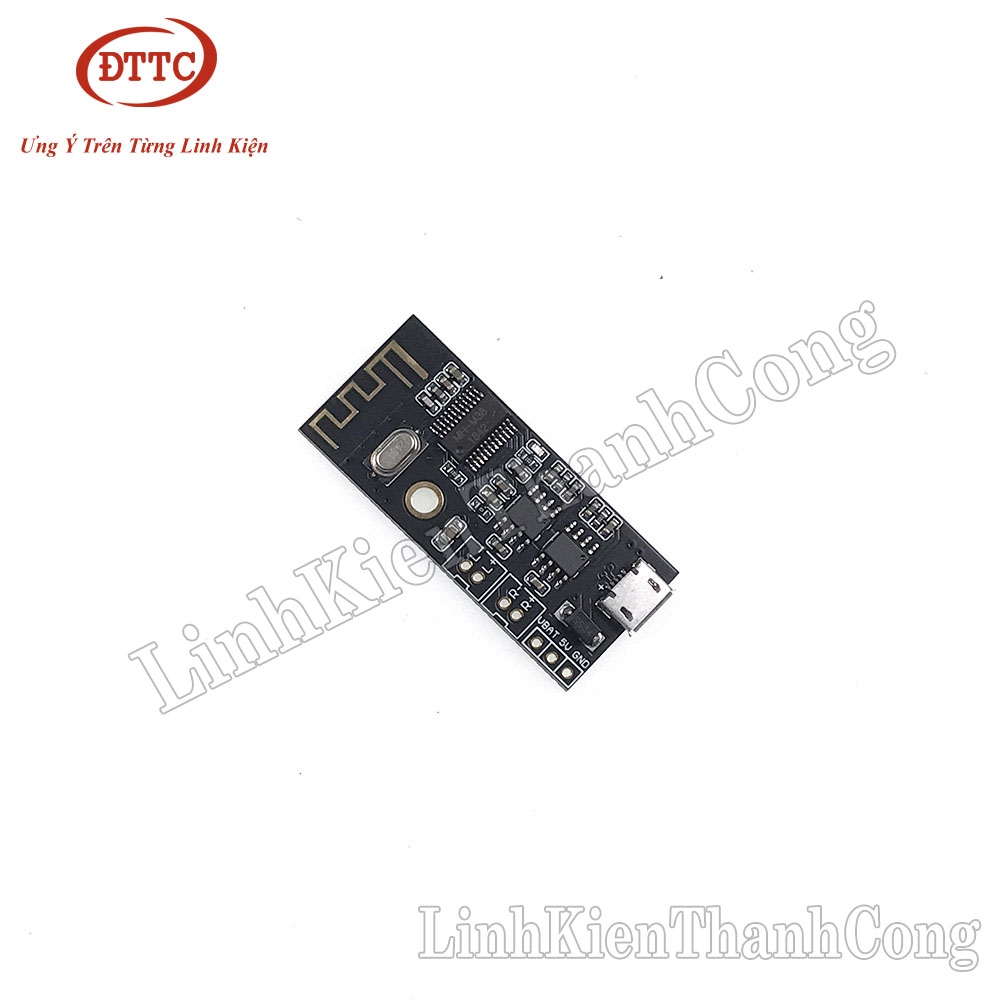

Mạch thu Bluetooth 4.2 MH-M38
TÍNH NĂNG SẢN PHẨM
- Mạch âm thanh Bluetooth 4.2 MH-M38 2x5W hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã không mất dữ liệu WAV / WMA / FLAC / APE / MP3, đầu ra kênh kép stereo.

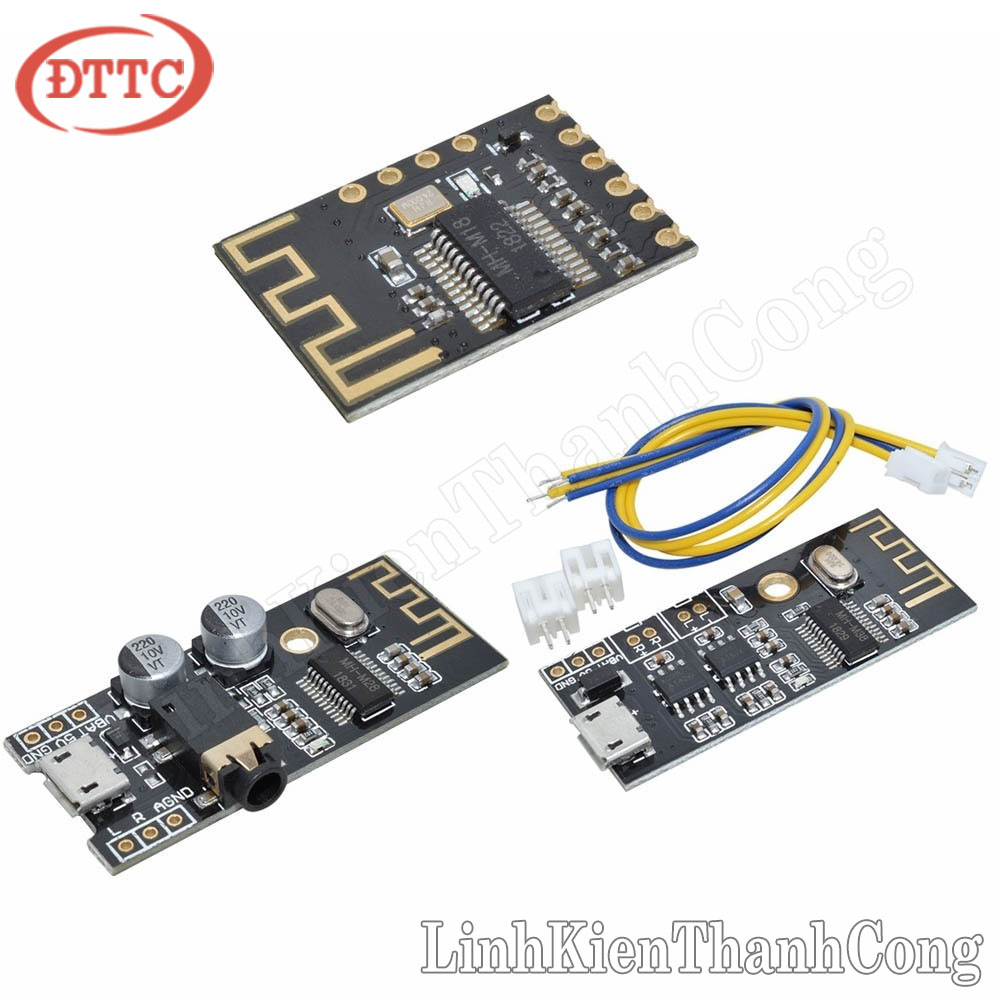

- Sau khi mô-đun được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.
- Cấp nguồn: Bạn có thể trực tiếp sử dụng cáp USB MICRO USB 5V để cung cấp điện trực tiếp hoặc bạn cũng có thể kết nối nguồn điện 5V hoặc pin lithium 3.7V. Lưu ý rằng giao diện cấp nguồn 5V và 3.7V khác nhau. Điện áp 5V được kết nối với 5V, pin 3.7V được kết nối với VBAT
- Đầu ra âm thanh: Tai nghe có thể được kết nối trực tiếp với cổng âm thanh 3,5mm hoặc có thể được nối dây cho đầu vào âm thanh của bảng khuếch đại công suất (giao diện L / R / AGND có thể được nối trực tiếp như hiển thị)
- Phiên bản mạch âm thanh Bluetooth V4.2, hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã không mất dữ liệu WAV / WMA / FLAC / APE / MP3, đầu ra kênh kép stereo.
- Sau khi mô-đun được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.
- Đèn báo màu xanh mô-đun:
+ Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;
+ Khi kết nối Bluetooth được bật, đèn báo luôn sáng;
+ Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.
- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.
THÔNG SỐ KĨ THUẬT
- Model: MH-M38
- Điện áp đầu vào: 3.7 ~ 5VDC
- Tín hiệu ngõ vào: Bluetooth 4.2
- Tím hiệu ngõ ra L, L+ và R, R+
- Hỗ trợ các định dạng: WAW / WMA / FLAC / APE / MP3
- Nhiệt độ hoạt động: -40 độ ~ 85 độ
- Đô nhạy: -87 dBm

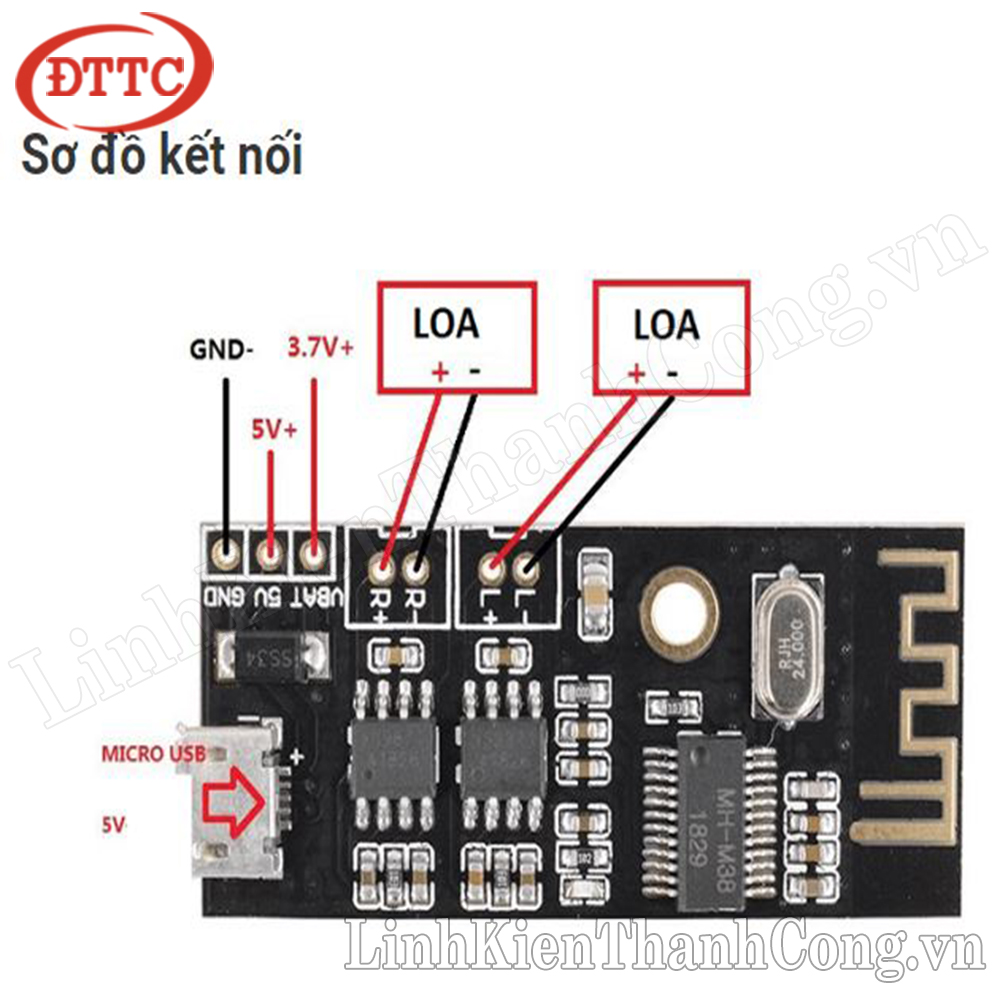

HƯỚNG DẪN ĐẤU NỐI
Bước 1:
- Kết nối điện áp đầu vào 3.7 ~ 5VDC tại vị trí IN+ và GND
+ TH1 cấp nguồn đầu vào tại vị trí IN+ (kí hiệu trên mạch là VBAT) thì lấy nguồn từ pin, với cực dương là IN+ và cực âm là GND
+ TH2 cấp nguồn đầu vào tại vị trí IN + (kí hiệu trên mạch là 5VDC) thì lấy nguồn vào từ bên ngoài, với cực dương là IN+ và cực âm là GND.
+ TH3 cấp nguồn 5VDC từ cổng MICRO USB để nuôi mạch
Bước 2:
- Kết nối đầu ra qua các chân tín hiệu đầu ra là L, L+ và R, R+
HÌNH ẢNH SẢN PHẨM
