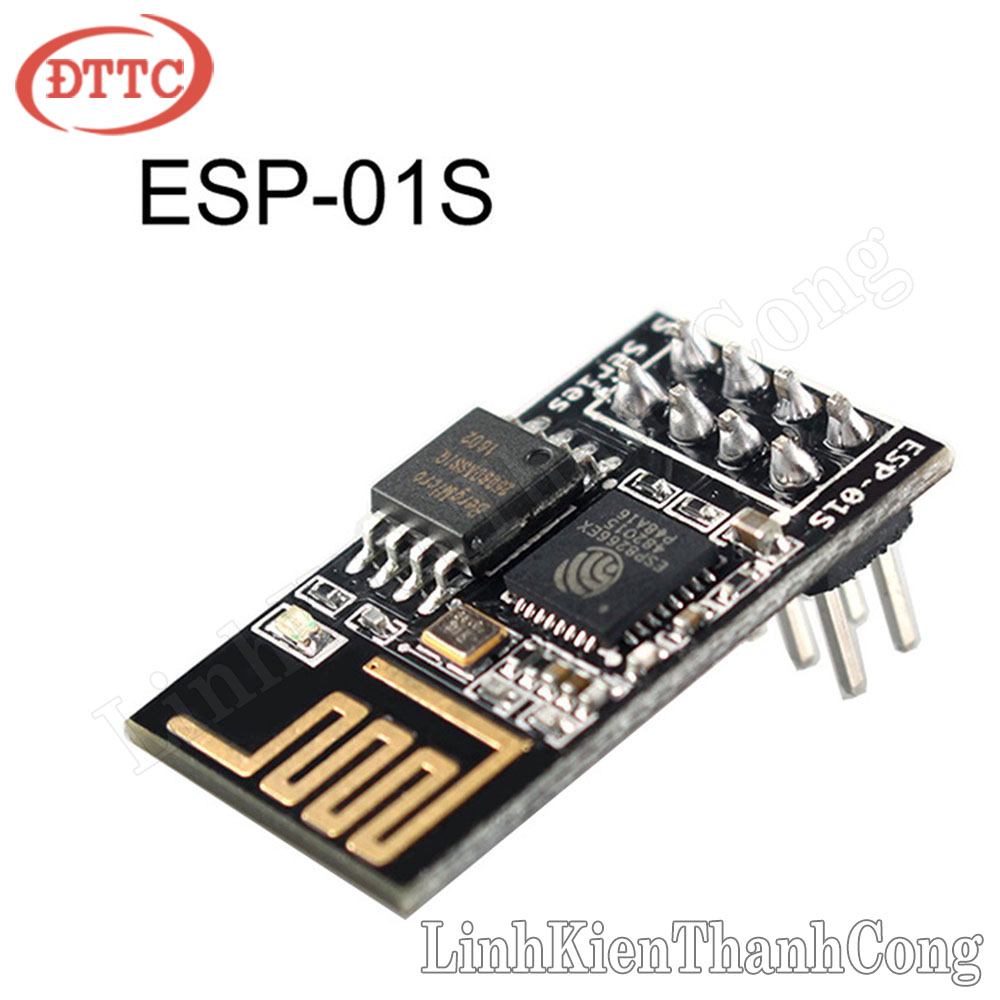

Mạch Thu Phát Wifi ESP8266 UART ESP-01S

Mã sản phẩm: TC001748
50.000 VNĐ
Số Lượng:


Thêm vào giỏ Mua ngay



 Mạch Thu Phát Wifi ESP8266 UART ESP-01S

TÍNH NĂNG SẢN PHẨM

- Mạch thu phát wifi ESP8266 UART ESP-01S được cải tiến từ module wifi ESP-01 nhằm nâng cao khả năng hoạt động ổn định hơn trong thời gian dài chạy liên tục, đặc biệt anten được thiết kế để có thể phát tín hiệu được mạnh hơn.

- Ngoài nhưng cải tiến trên thì các chức năng còn lại tương tự như ESP-01:

+ Chuẩn giao tiếp UART, thích hợp giao tiếp với vi điều khiển để truyền tải dữ liệu hay điều khiển các thiết bị thông qua Wifi.

+ Hoạt động độc lập với 2 chân I/O (Module kết nối trực tiếp với cảm biến, thiết bị ngoại vi hoặc điều khiển máy chủ thông qua Wifi) và có khả năng lưu trữ với bộ nhớ Flash 1MB)

+ 2 chân I/O cho mức điện áp ra tối đa 3.6V nên cần một bộ chuyển đổi mức điện áp đối với các thiết bị điện áp cao hơn như Arduino (5V)

- Với kích thước nhỏ gọn, linh hoạt board dễ dàng liên kết với các thiết bị ngoại vi để tạo thành project, sản phẩm mẫu một cách nhanh chóng.

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.

THÔNG SỐ KĨ THUẬT

- Điện áp đầu vào: 3.3VDC

- Điện áp đầu ra I/O tối đa: 3.6VDC

- CPU: ESP8266EX

- Wifi hỗ trợ: 2.4GHz, 802.11 b/g/n (Bảo mật: WPA/WPA2)

- Tích hợp giao thức TCP/IP

- Tốc độ truyền Serial (Baurate): 115200 (Max)

- Bộ nhớ Flash: 1MB (8Mbit)

- Hoạt động với các chế độ: AP, STA và (AP + STA)

- ESP8266 01S có 2 chế độ:

+ Chế độ Flash Mode (GPIOO to GND)Nhấn và thả nút đặt lại. Chế độ này được sử dụng để tải lên chương trình cơ sở từ PC hoặc chương trình mới (ví dụ: bản phác thảo Arduino) vào bộ nhớ flash của mô-đun (còn gọi là flash).

+ Để cài đặt chip ESP8266 ở chế độ này:

+ Kết nối GPIO0 với GND

+ Nhấn và thả nút đặt lại.

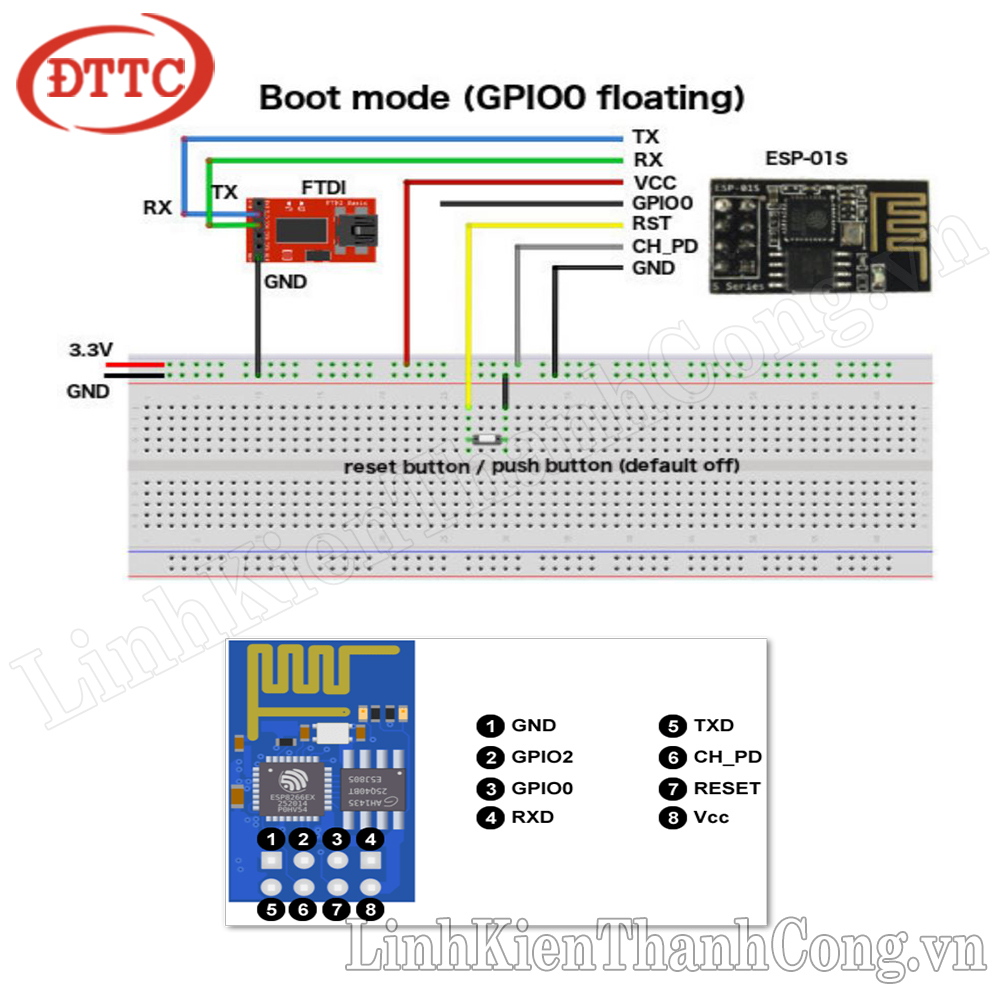

+ Chế độ Boot Mode (GPIOO Floating): Chế độ này được khởi động bình thường cùng chương trình và thực hiện chương trình cơ sở hoặc chương trình hiện có.

+ Để cài đặt chip ESP8266 ở chế độ này:

+ Kết nối GPIO0 với không có gì (nổi).

+ Nhấn và thả nút đặt lại.

HƯỚNG DẪN ĐẤU NỐI

Bước 1:

- Kết nối các vị trí chân của ESP 01 như hình bên dưới cụ thể cấp nguồn 3.3VDC vào vị trí VCC và GND

+ Cực dương đầu vào kết nối với vị trí VCC

+ Cực âm đầu vào kết nối với vị trí GND

Bước 2:

- Kết nối các vị trí chân tín hiệu như hình bên dưới và tiến hành nạp Code cho ESP01



HÌNH ẢNH SẢN PHẨM
