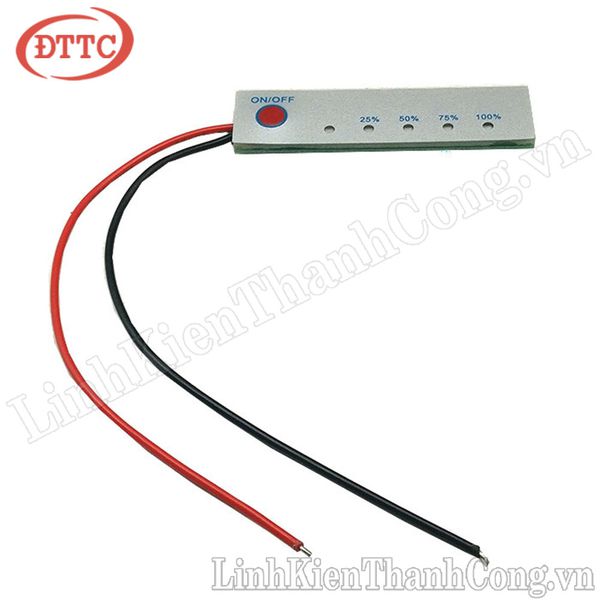

Modul hiển thị dung lượng pin Lithium 3S 12.6V

TÍNH NĂNG SẢN PHẨM

- Mạch test hiển thị dung lượng pin Lithium 3S hay còn gọi là mạch hiển thị dung lượng ắc quy, là một module cảm biến được dùng để đo dụng lượng của ac quy hoặc pin với điện áp 12V. Sản phẩm rất được ưa chuộng bởi dễ sử dụng và có độ chính xác cao.

- Mạch Báo Dung Lượng 3 Cell Pin được thiết kế nhỏ gọn với nút nguồn khi chạm vào sẽ hiển thị dung lượng pin theo tỉ lệ phần trăm.

- Cảm biến phù hợp sử dụng cho 3 cell pin mắc nối tiếp.

- Sản phẩm có kích thước rất nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.

THÔNG SỐ KĨ THUẬT

- Led báo hiển thị, nút nhấn bật tắt ON/OFF

- Sử dụng cho dòng pin Lithium 3S

- Các mức độ hiển thị ứng với cả các vạch đèn Led báo % như sau:

+ Mức 1: 1.5V-9V Đèn Led báo yếu

+ Mức 2: 9V-11V Đèn Led sáng tại 25%

+ Mức3: 11V-11.5V Đèn Led sáng 50%

+ Mức 4: 11.5V-12V Đèn Led 75%

+ Mức 5: 12V-12.6V Đèn Led 100%

Chú ý:

+ Trong quá trình sạc hoặc xả, nhấn nhẹ nút màu đỏ bằng ngón tay và đèn LED bật sáng. Vào thời điểm này, mạch đèn trên sản phẩm tiêu hao một dòng điện khoảng 30mA.

+ Khi bạn nhả ngón tay, đèn LED sẽ tắt và mạch đèn tắt.Không có dòng điện đi qua.

- Kích thước: 2.7x62x15.8mm

HƯỚNG DẪN ĐẤU NỐI

Bước 1:

- Kết nối 2 đầu cực âm và dương của Module vào 2 cục của Pack pin

Bước 2:

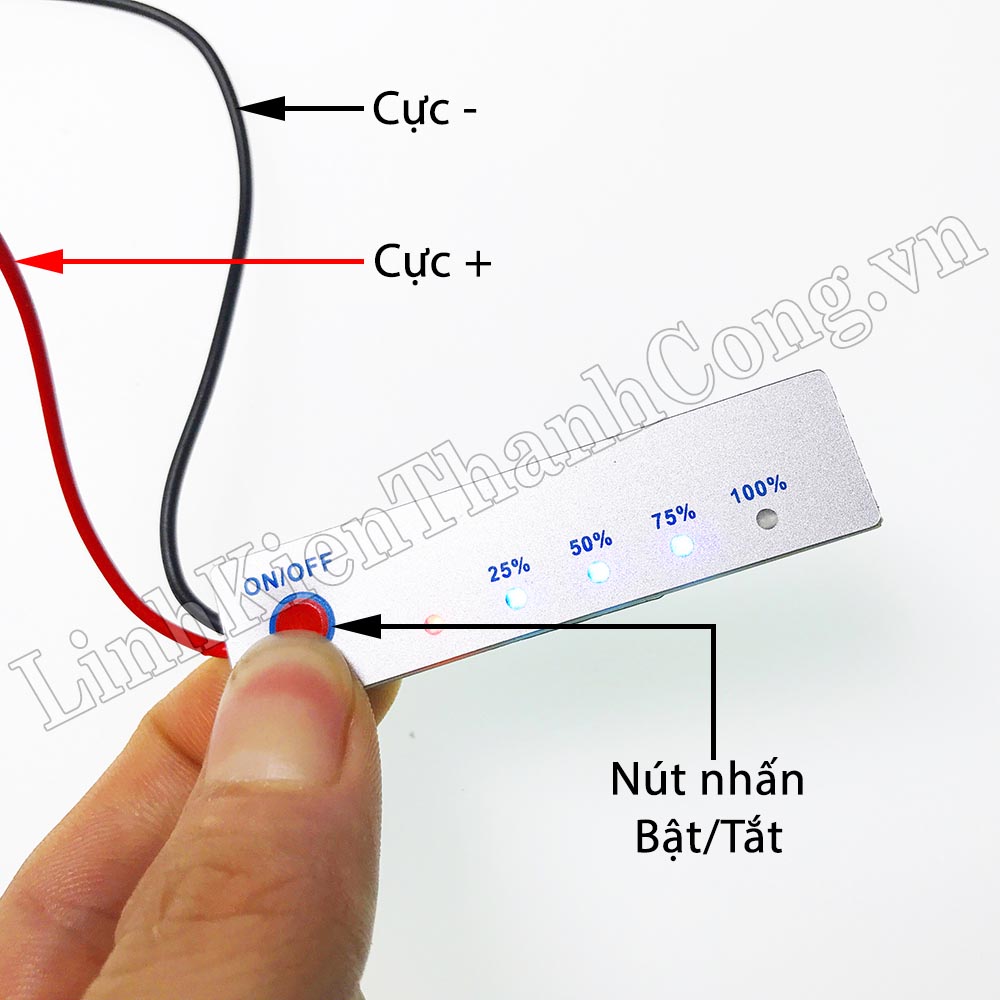

- Module hiển thị % dung lượng Pack pin bằng cách: nhấn nhẹ vào nút nhấn ON/OFF đèn led sáng, Module hiển thị % Pack pin

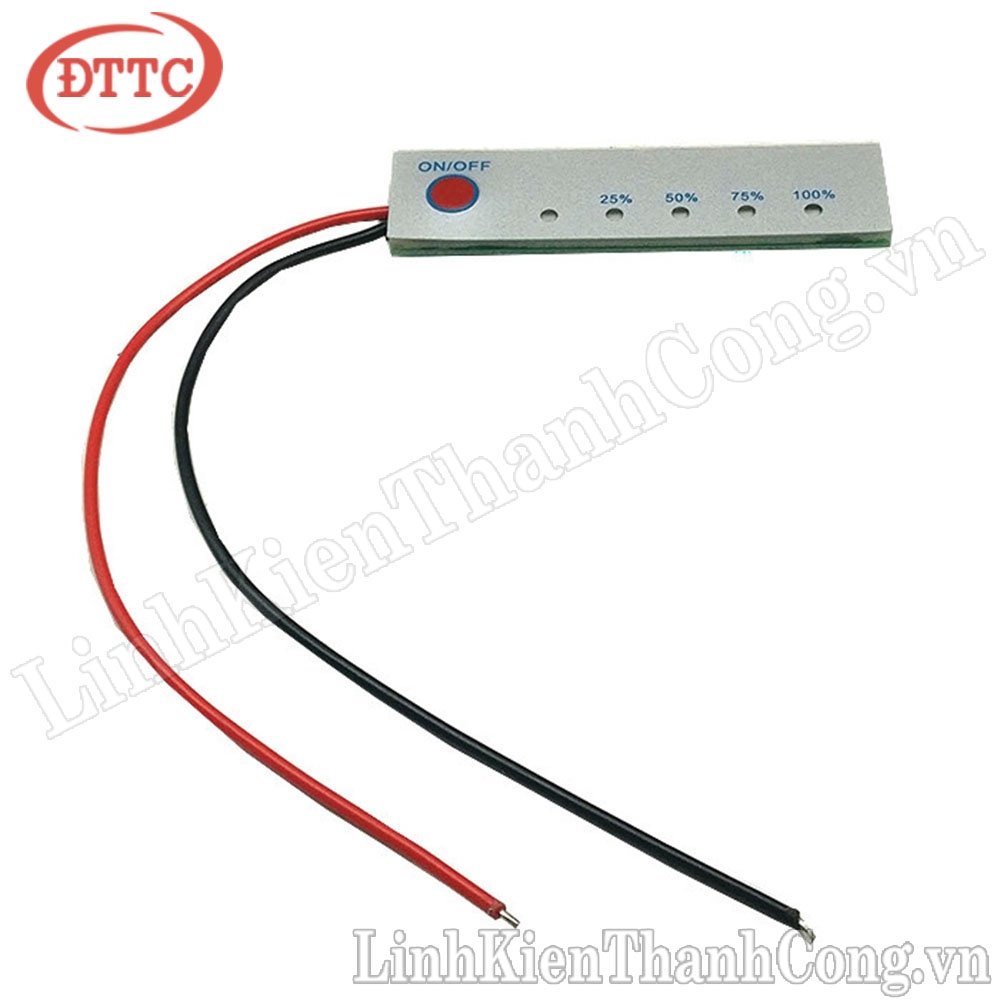

HÌNH ẢNH SẢN PHẨM
