Modul hiển thị dung lượng pin Lithium 4S 14.4V (pin sắt LiFeO4)

TÍNH NĂNG SẢN PHẨM

- Sản phẩm dùng để hiển thị dung lượng pin Lithium 4S,, giúp cho việc bảo quản cũng như sử dụng pin được tốt hơn, hiệu quả hơn, đặc biệt là với các ứng dụng cần thiết như trong xe đạp điện, máy phát điện,,...

- Sản phẩm có kích thước rất nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.

THÔNG SỐ KĨ THUẬT

- Led báo hiển thị, nút nhấn bật tắt ON/OFF

- Hiển thị cho dòng pin Lithium 4S

- Các mức độ hiển thị ứng với cả các vạch đèn Led báo % như sau:

+ Mức 1: 8 ~ 9V  Đèn Led báo yếu

+ Mức 2: 9 ~ 11.4V  Đèn Led sáng tại 25%

+ Mức 3: 11.4 ~ 13.2V  Đèn Led sáng 50%

+ Mức 4: 13.2 ~ 14V  Đèn Led 75%

+ Mức 5: 14 ~ 14.4V Đèn Led 100%

- Kích thước: 2.7x62x15.8mm

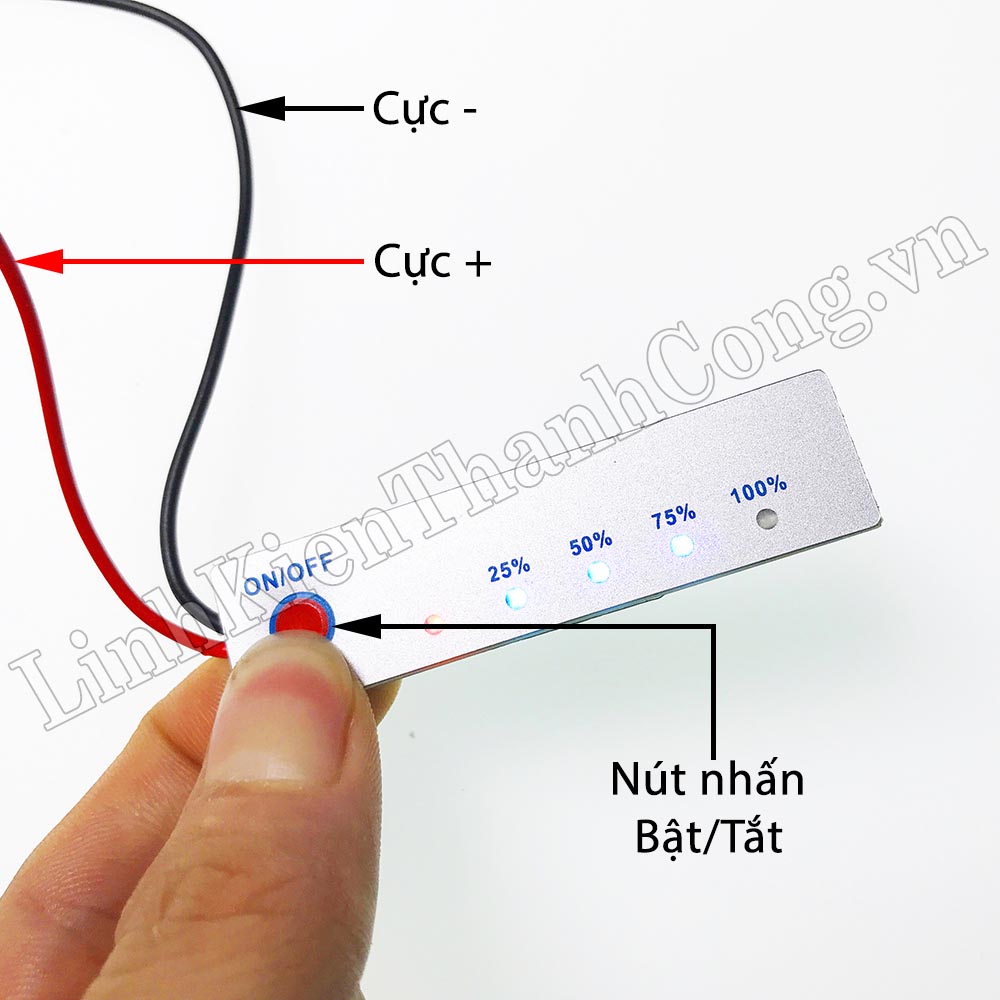

HƯỚNG DẪN ĐẤU NỐI

Bước 1:

- Kết nối 2 đầu cực âm và dương của Module vào 2 cục của Pack pin

Bước 2:

- Module hiển thị % dung lượng Pack pin bằng cách: nhấn nhẹ vào nút nhấn ON/OFF đèn led sáng, Module hiển thị % Pack pin

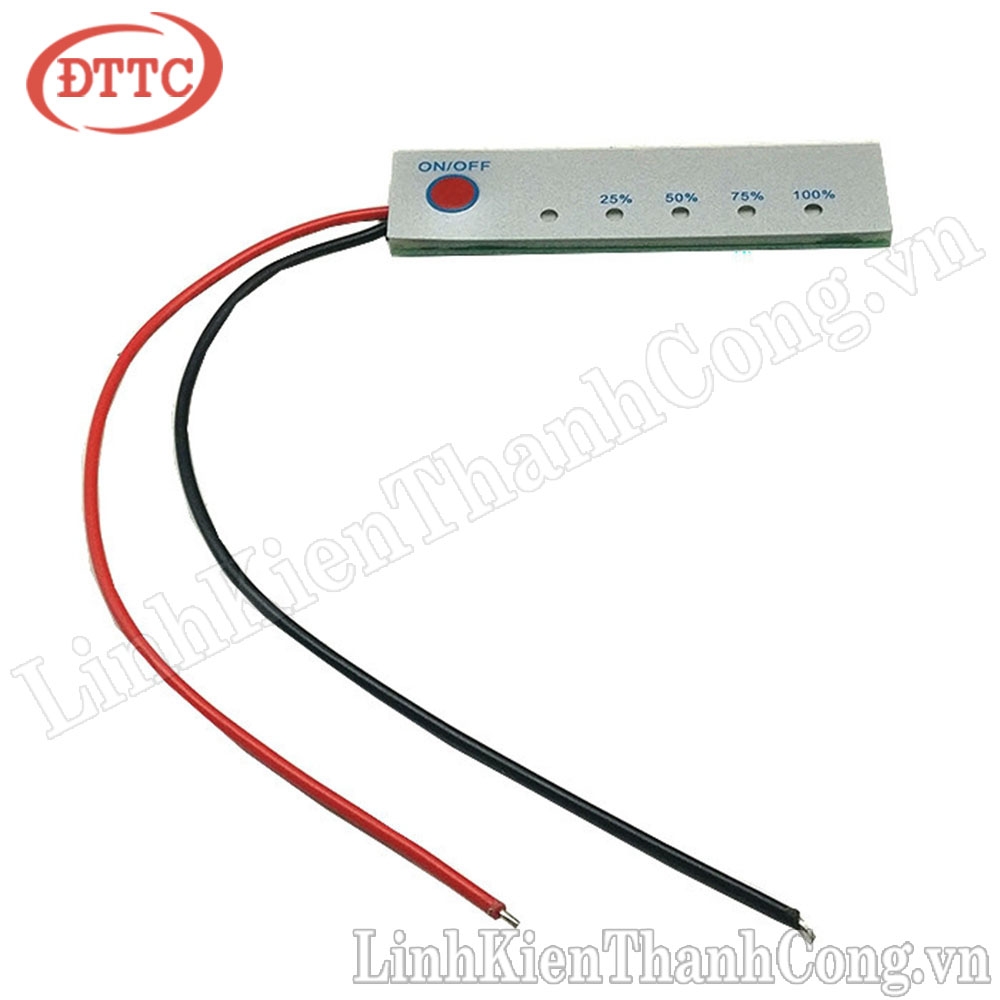

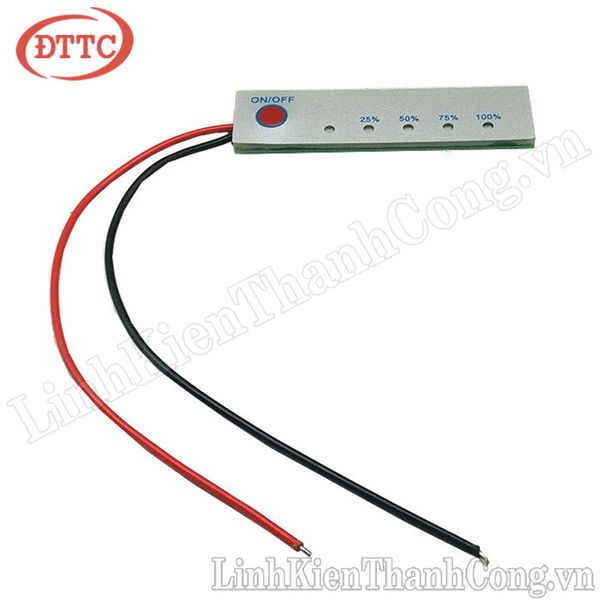

HÌNH ẢNH SẢN PHẨM
