MODULE ĐIỀU KHIỂN ĐỘNG CƠ L298
TÍNH NĂNG SẢN PHẨM
- MODULE ĐIỀU KHIỂN ĐỘNG CƠ L298 thường dùng trong việc điều khiển các loại động cơ DC, động cơ bước.
- Sản phẩm có kích thước nhỏ gọn và rất chắc chắn, các linh kiện bố trí rất gọn gàng và hợp lí tạo nên một sản phẩm chất lượng khi tới tay người dùng.
- Phù hợp với rất nhiều nhu cầu như học tập, nghiên cứu, DIY,...
- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.
THÔNG SỐ KĨ THUẬT
- Sản phẩm sử dụng IC L298N kèm theo các thông sô kĩ thuật:
+ Module L298 có thể điều khiển 2 động cơ DC hoặc 1 động cơ bước, có 4 lỗ nằm ở 4 góc thuận tiện cho người sử dụng cố định vị trí của module.
+ Có gắn tản nhiệt chống nóng cho IC, giúp IC có thể điều khiển với dòng đỉnh đạt 2A và IC L298N được gắn với các đi ốt trên board giúp bảo vệ vi xử lý chống lại các dòng điện cảm ứng từ việc khởi động/ tắt động cơ.

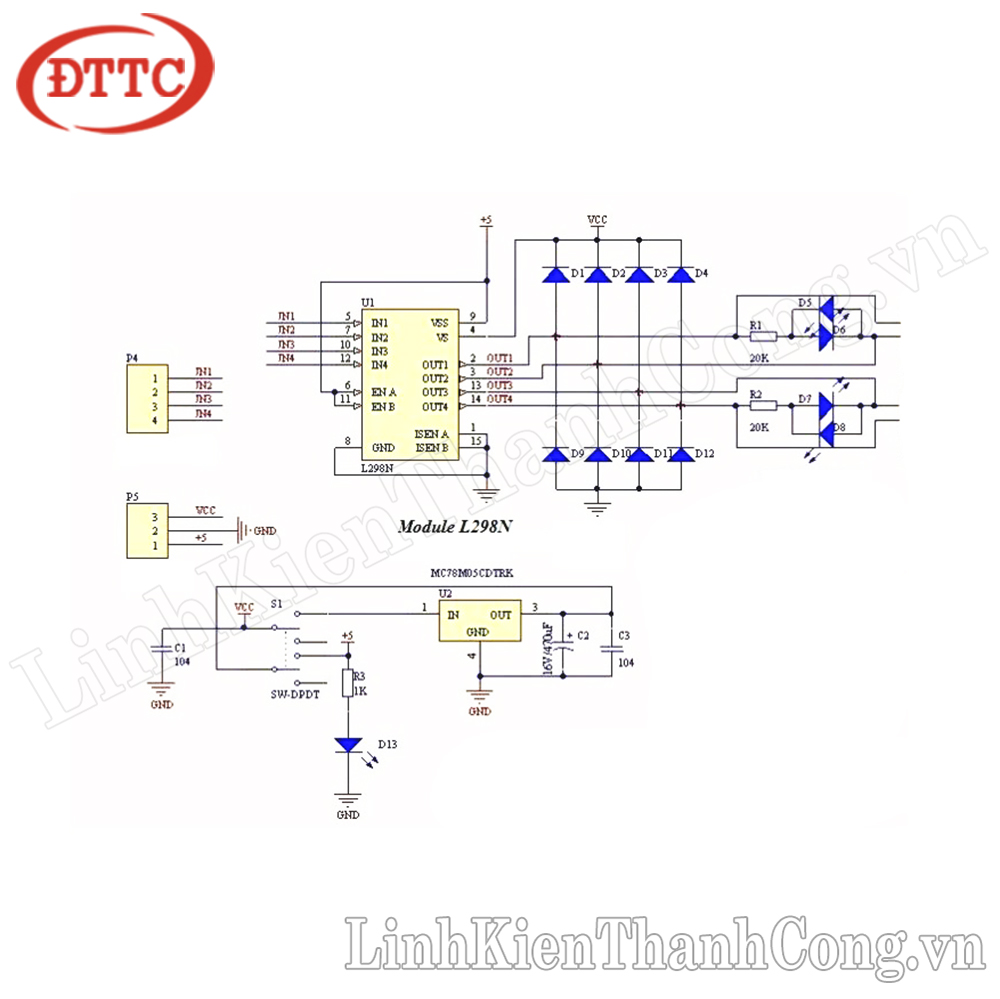

- Driver L298N tích hợp hai mạch cầu H
+ Điện áp điều khiển: +5 ~ 12VDC
+ Dòng Max cho mỗi cầu H là: 2A
+ Điện áp của tín hiệu điều khiển: +5 ~7VDC
+ Dòng của tín hiệu điều khiển: 0 - 36mA
+ Công suất hao phí: 20W (t = 75°C)
+ Bảo quản trong môi trường có nhiệt đồ từ: -25°C ~ 130°C
- Kích thước: 55 x 49 x 33mm
- Khối lượng: 33g

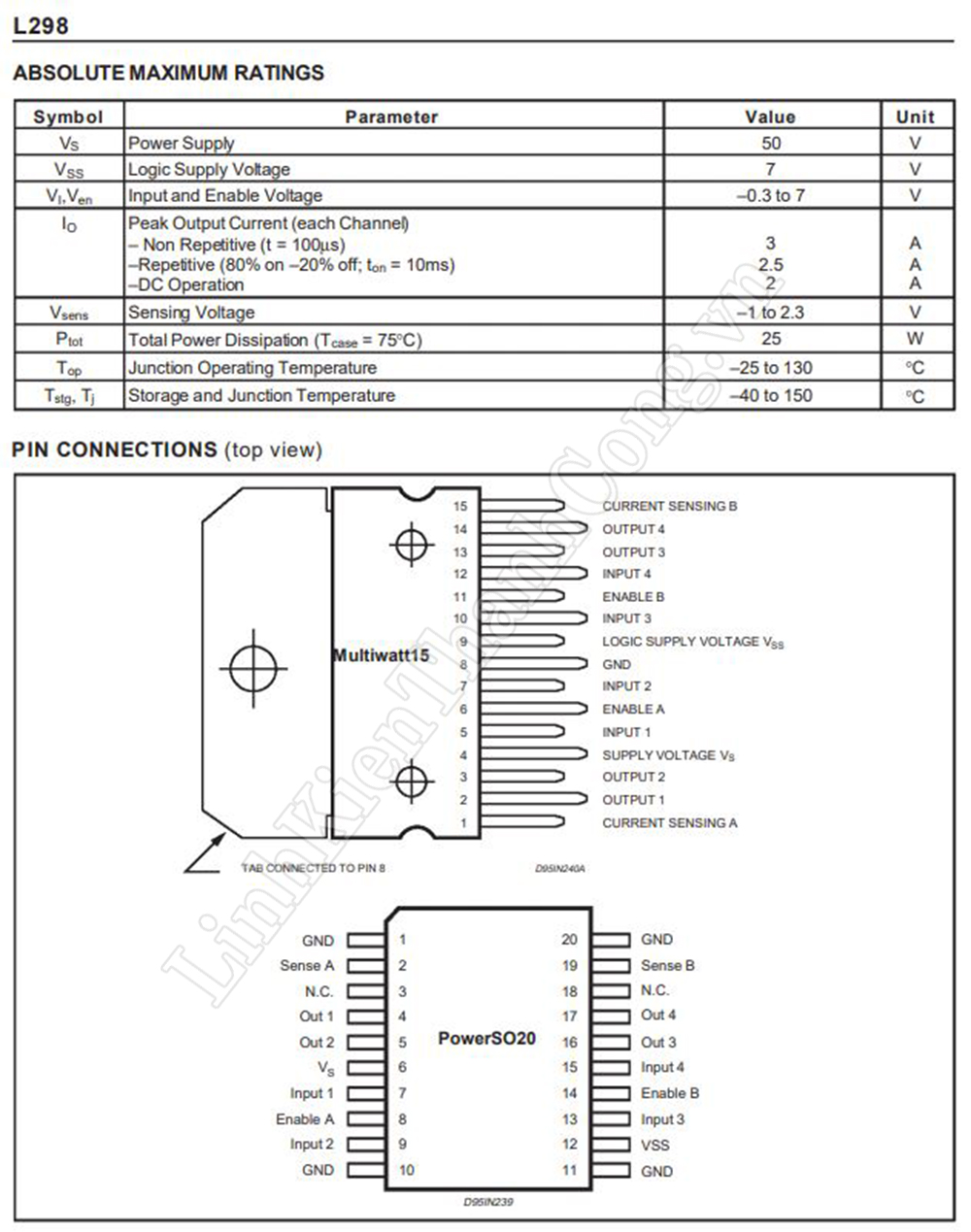

DATASHEET
- Các bạn có thể tham khảo Datasheet L298N >>>Tại Đây<<<
HƯỚNG DẪN ĐẤU NỐI
Bước 1:
- Kết nối điện áp đầu vào từ 6 ~ 35VDC cho mạch
Bước 2:
- Kết nối đầu ra tại 2 vị trí cầu H, với dòng tối đa cho mỗi cầu là 2A

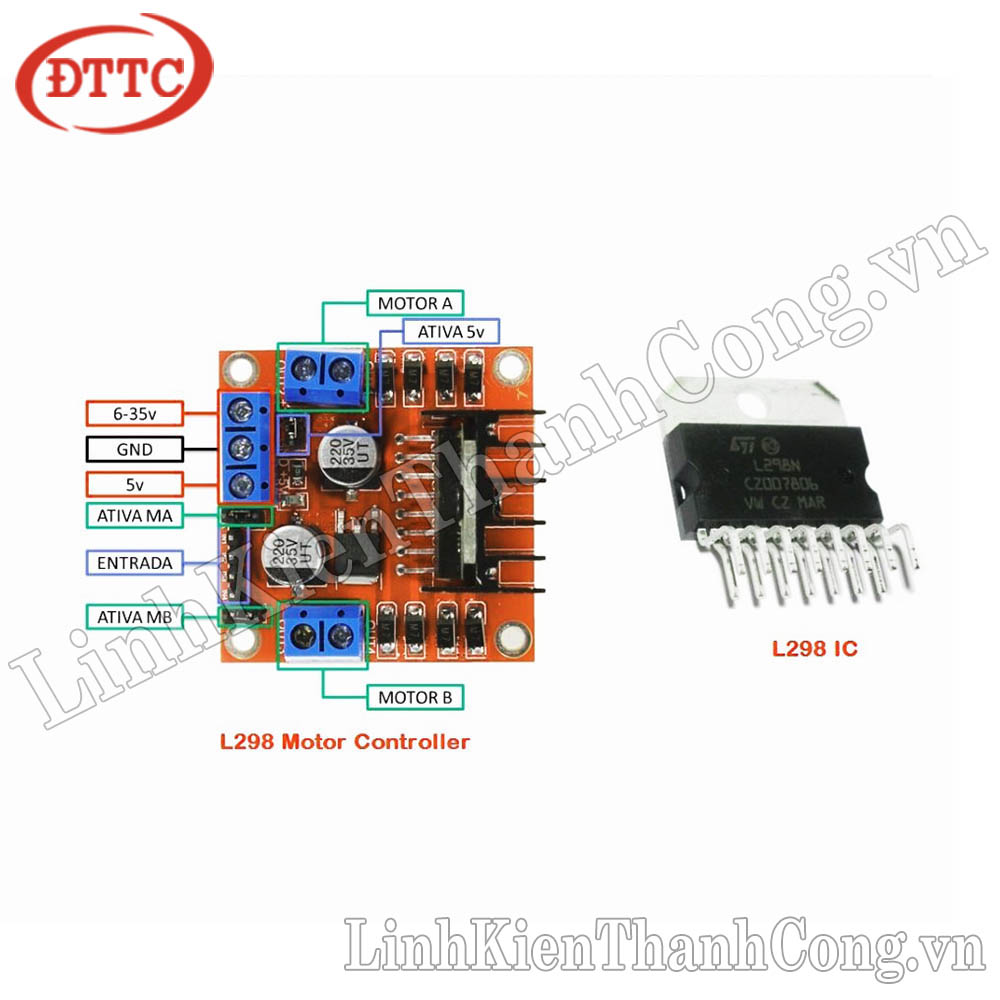

- Nguyên lí hoạt động của các thành phần trên mạch:
+ OUT 1, OUT 2 là 2 đầu ra tương ứng khi kết nối động cơ 1.
+ OUT 3, OUT 4 là 2 đầu ra tương ứng khi kết nối động cơ 2.
+ Trên mạch có các chân ENA, IN1, IN2, IN3, IN4, ENB với các chức năng điều khiển tương ứng với 2 động cơ kết nối với 2 vị trí OUT 1,2 và OUT 3,4.
+ ENB: có chức năng điều khiển tốc độ động cơ khi kết nối vào 2 vị trí OUT 3, OUT 4.
+ ENA: có chức năng điều khiển tốc độ động cơ khi kết nối vào 2 vị trí OUT 1, OUT 2.
+ IN1, IN2, IN3, IN4: là chân kết nối tín hiệu với VĐK như Arduino,... để điều khiển động cơ xoay.
+ Nguyên tắc hoạt động của IN1, IN2 và IN3, IN4 như sau: cấp tín hiệu vào IN1 và IN2 chênh lệch nhau, mức cao/thấp điều khiển động cơ dừng/quay (có 2 TH cấp là: IN1 - cao và IN2 - thấp và IN1 - thấp và IN2 - cao). Cấp tín hiệu vào IN1 = IN2 thì động cơ dừng quay. Tương tự với cặp còn lại là IN3 và IN4 đều hoạt động tương tự như vậy.

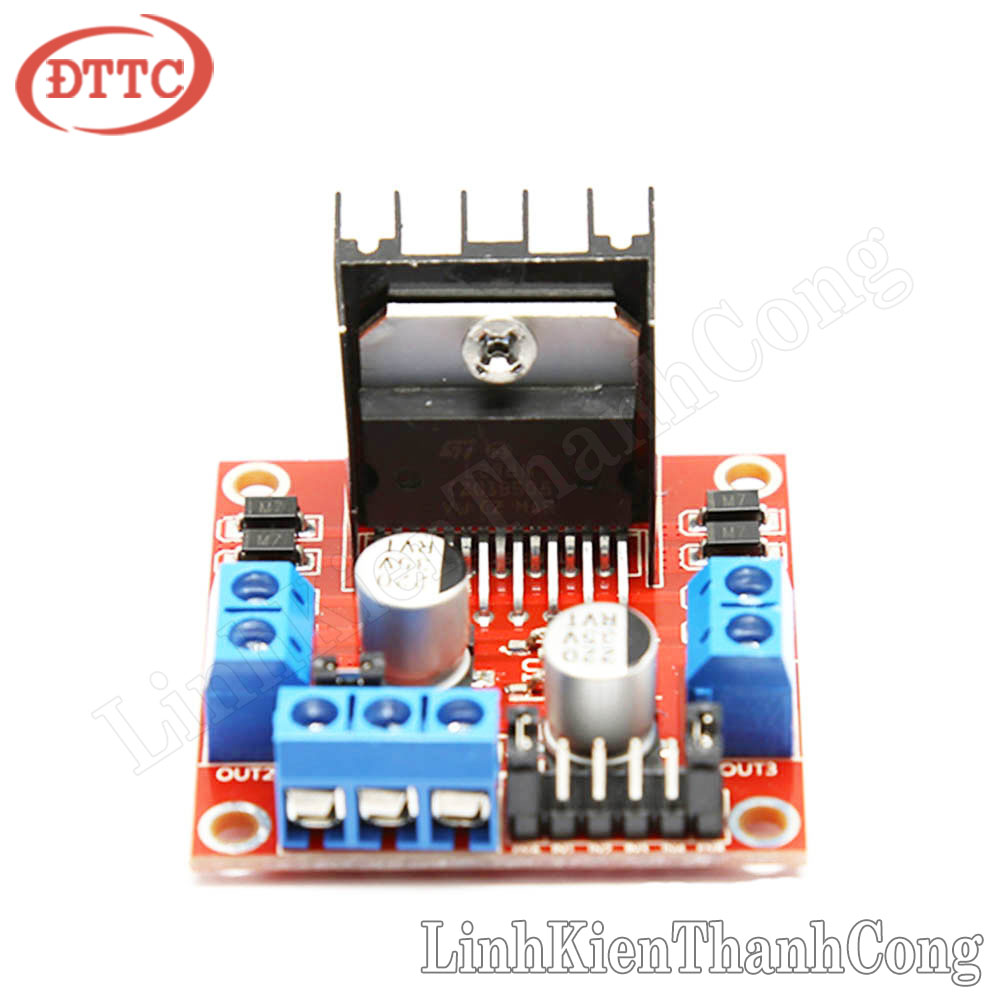

HÌNH ẢNH SẢN PHẨM
