Module Điều Khiển Nhiệt Độ XH-W1209 (12VDC)

Module điều khiển nhiệt độ XH-W1209 (12VDC)

TÍNH NĂNG SẢN PHẨM

- Sản phẩm thường được dùng trong thực tiễn rất nhiều  với mục đích nhằm duy trì nhiệt độ của các kho, các khu vực cần kiểm soát tốt nhiệt độ.

- Đây là module cảm biến nhiệt độ điều khiển 1 relay dạng thường mở và có hiển thị qua LED 7 đoạn.

- Đặc biệt với module này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như : máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động....v.v.

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.

THÔNG SỐ KĨ THUẬT

- Điện áp đầu vào: 12VDC

- Phạm vi hoạt động trong môi trường có nhiệt độ từ: - 50℃ ~ 110℃

- Sai số: 0.1℃

- Thời gian cập nhật: 0.5S

- Đầu ra: Tiếp điểm Relay (Tải sử dụng không quá 5A để đảm bảo tuổi thọ sản phẩm)

- Dòng tiêu thụ của mạch khi không có tải: ≤ 3mA, khi có tải ≤ 60mA

- Lỗ gắn: M3x2

- Đầu dò nhiệt độ: Nhiệt điện trở 10K với dây dẫn dài 0.5m, đầu cảm biến không thấm nước

- Màn hình Led hiển thị :

+ Hiển Thị Nhiệt Độ Hoạt Động

+ Hiển Thị Nhiệt Độ Cài Đặt

- Phím Setup, Tăng (+), Giảm (-)

- Kích thước: 40×48.5mm

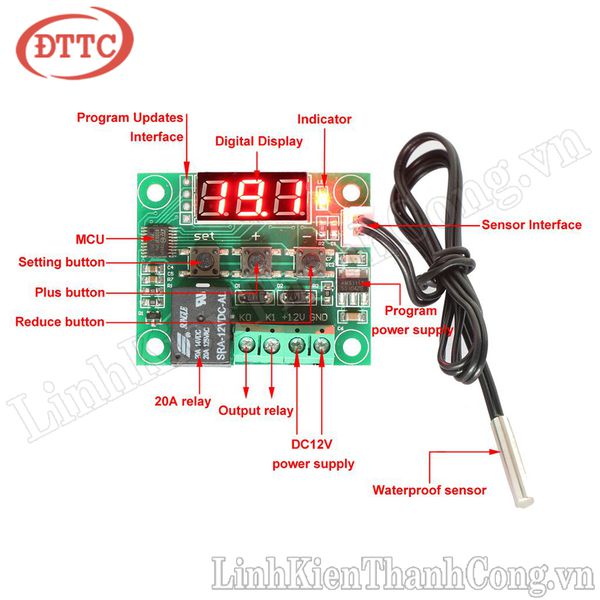

HƯỚNG DẪN SỬ DỤNG

Bước 1:

- Kết nối điện áp đầu vào mạch 12VDC

+ Đầu vào cực dương nối với vị trí 12V

+ Đầu vào cực âm nối với vị trí GND

Bước 2:

- Đầu ra của mạch kết nối với 2 vị trí KO và K1

Các chế độ làm việc:

- Nhấn và giữ nút SET 5 giây để thiết lập các chế độ làm việc. Nhấn + hoặc - để lựa chọn chế độ P0 - P6. Nhấn SET 10 giây để xác lập các thiết lập:

1. Chế độ P0 là chế độ Lạnh và Nóng:

- Nhấn giữ SET 5 giây để hiển thị chế độ P0, sau đó nhấn + hoặc - để lựa chọn chế độ [H] (nóng) và [C] (mát). Sau đó nhấn SET để thiết lập hoặc nhấn tự động xác lập sau 10 giây.

+ Chế độ mát [C]: Khi giá trị nhiệt độ đo được ≥ nhiệt độ thiết lập. Chế độ làm mát được bật --> Relay sẽ đóng. Khi nhiệt độ ≤ nhiệt độ thiết lập --> Tắt chế độ làm mát

+ Chế độ Nóng [H]: Khi giá trị nhiệt độ đo được  ≤ nhiệt độ thiết lập. Chế độ [H] được bật --> Relay sẽ đóng. Khi nhiệt độ  ≥ nhiệt độ thiết lập --> Tắt chế độ [H]

2. Chế độ P1 là chế độ thiết lập hysteresis (ngưỡng nhiệt độ trở lại):

- Nhấn SET 5 giây hiển thị chế độ P0, nhấn + hoặc - để chuyển sang P1. Nhấn SET lần nữa để bắt đầu thiết lập, nhấn + hoặc - để thiết lập hysteresis

* Ví dụ: Bạn thiết lập nhiệt độ làm mát là 30oC và bạn thiết lập hysteresis = 5oC. Như vậy khi nhiệt độ  ≥  30oC thì Relay sẽ bật chế độ làm mát và khi nhiệt độ giảm xuống 25oC thì Relay sẽ tắt chế độ làm mát.

3. Chế độ P2 là chế độ thiết lập nhiệt độ cao nhất:

- Đây là chế độ cho phép thiết lập giới hạn nhiệt độ cao nhất cho phép. Nhấn SET 5 giây hiển thị P0, nhấn + hoặc - để chuyển sang chế độ P2. Nhấn lại SET  sau đó nhấn + hoặc - để thiết lập nhiệt độ (nhiệt độ lớn nhất là 110oC). Nhấn SET lại hoặc chờ 10 giây sẽ tự động xác lập.

4. Chế độ P3 là chế độ thiết lập nhiệt độ thấp nhất:

- Cũng tương tự như chế độ P2 chuyển sang chế độ P3 để thiết lập nhiệt độ tối thiểu.

- Chế độ P4 là chế độ thiết lập độ chính xác của của nhiệt độ.

- Cũng tương tự như các chế độ ở trên. Nhấn SET và nhấn + hoặc - để lựa chọn chế độ P4. Nhấn lại SET và nhấn + hoặc - để thiết lập độ chính xác của nhiệt độ đo.

* Ví dụ: Nhiệt độ thiết lập là 30oC và độ chính xác là 1oC...

5. Chế độ P5 là chế độ thiết lập độ trễ thời gian (đơn vị là phút).

- Cũng làm như trên, nhấn SET và + hoặc - để lựa chọn chế độ P5. Sau đó nhấn SET và + hoặc - để xác lập thời gian trễ.

* Ví dụ: Bạn thiết lập nhiệt độ làm mát là 30oC. và thời gian trễ là 10 phút. Như vậy sau khi nhiệt độ ≥  nhiệt độ thiết lập thì sau 10 phút chế độ làm mát sẽ được bật.

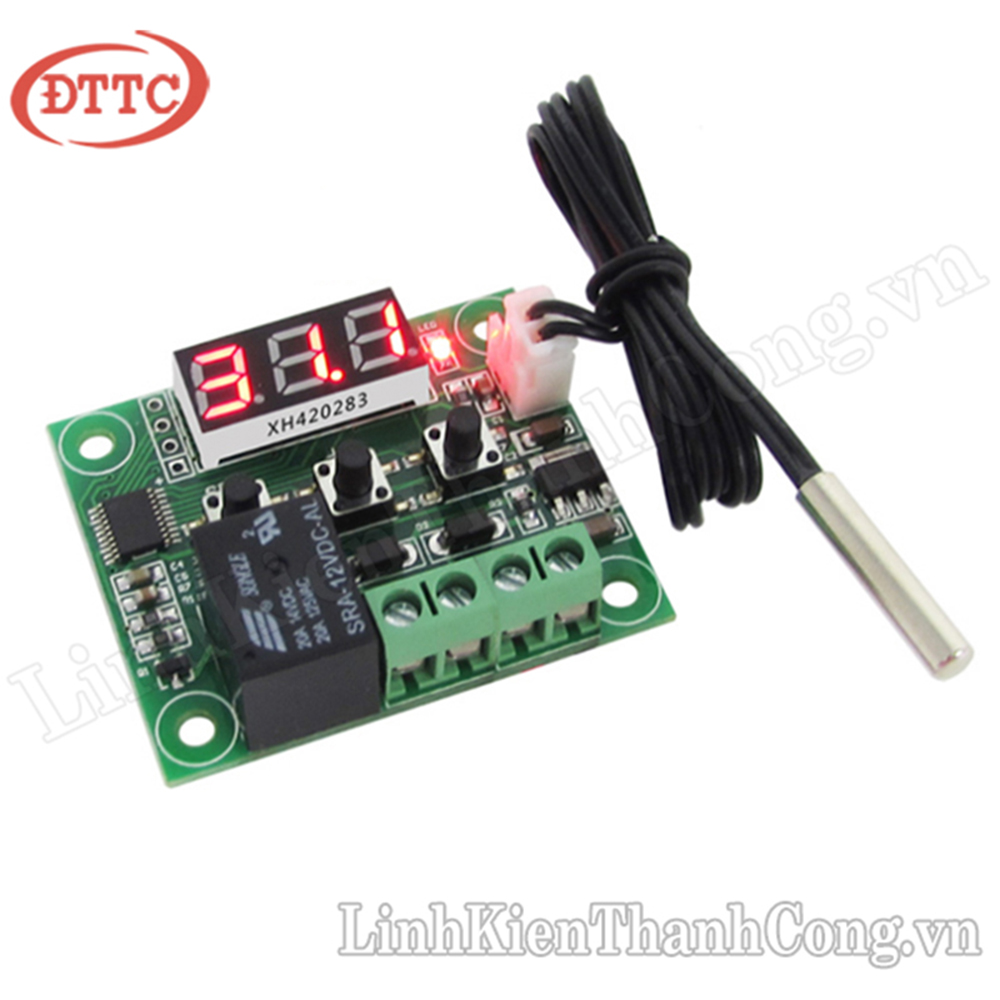

HÌNH ẢNH SẢN PHẨM
