MODULE CẢM BIẾN
- Module Điều Khiển Nhiệt Độ XH-W1209 (5VDC)
Module Điều Khiển Nhiệt Độ XH-W1209 (5VDC)
Mã sản phẩm: TC00171950.000 VNĐ
Số Lượng:
Module điều khiển nhiệt độ XH-W1209 (5VDC)
TÍNH NĂNG SẢN PHẨM
- Đây là module cảm biến nhiệt độ điều khiển 1 relay dạng thường mở và có hiển thị qua LED 7 đoạn.
- Đặc biệt với module này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như : máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động....v.v.
- Tùy theo nhu cầu sử dụng thì các bạn nên lựa chọn các bộ sản phẩm cho mình sao cho hợp lý
THÔNG SỐ KĨ THUẬT
- Tên mã: XH-W1209
- Điện áp đầu vào: 5VDC
- Điều khiển nhiệt độ bằng Relay trong ngưỡng: -50℃ đến 110℃
- Sai số: 0.1℃
- Thời gian cập nhật: 0.5S
- Đầu ra: Tiếp Điểm Relay (Không quá 5A để đảm bảo sử dụng lâu dài)
- Dòng tiêu thụ của mạch: ≤ 3mA, Bật relay ≤ 60mA
- Lỗ gắn: M3x2
- Đầu dò nhiệt độ: Nhiệt điện trở 10K dài 0.5m, đặc điểm cảm biến không thấm nước
- Led hiển thị
+ Hiển Thị Nhiệt Độ Hoạt Động
+ Hiển Thị Nhiệt Độ Cài Đặt
- Phím Setup, Tăng (+), Giảm (-)
- Kích thước: 40 × 48.5mm
HƯỚNG DẪN SỬ DỤNG
Bước 01: Kết nối điện áp đầu vào 5VDC tại 2 vị trí IN + và IN -; khi đo trạng thái ban đầu, màn led sẽ hiển thị nhiệt độ môi trường.
Bước 02: Cài đặt chế độ hoạt động bằng nút SET và các nút nhấn Tăng, Giảm, cụ thể như sau:
- Để cài đặt nhiệt độ T0, nhấn phím SET 1 lần. Lúc này, led hiển thị chuyển sang nhiệt độ cài đặt và nhấp nháy. Nhấn hoặc giữ phím (+) hoặc (-) để tăng hay giảm để cài đặt. Nhấn phím SET thêm một lần nữa để hoàn thành.
- Để cài đặt chức năng khác, nhấn và giữ nút SET trong 5 giây. Sau 5 giây Led hiển thị chữ P0. Nhấn phím (+) hoặc (-) để chuyển sang P1, P2, P3, P4, P5, P6. Mỗi P sẽ tương ứng với cài đặt một giá trị:
+ P0 để thiết lập chế độ sưởi hay chế độ làm lạnh
+ P1 để thiết lập trễ nhiệt độ t
+ P2 để thiết lập giá trị lớn nhất T0 có thể điều chỉnh được
+ P3 để thiết lập giá trị nhỏ nhất của T0 có thể điều chỉnh được
+ P4 để chỉnh sai số cho nhiệt độ đo
+ P5 để thiết lập giá trị thời gian trễ
+ P6 để thiết lập giá trị nhiệt độ trễ t
- Sau khi chọn được P tương ứng với giá trị người dùng muốn thiết lập. Nhấn phím SET 1 lần để thiết lập giá trị. Nhấn phím +/- để tăng hay giảm giá trị. Nhấn SET thêm lần nữa để lưu cài đặt.

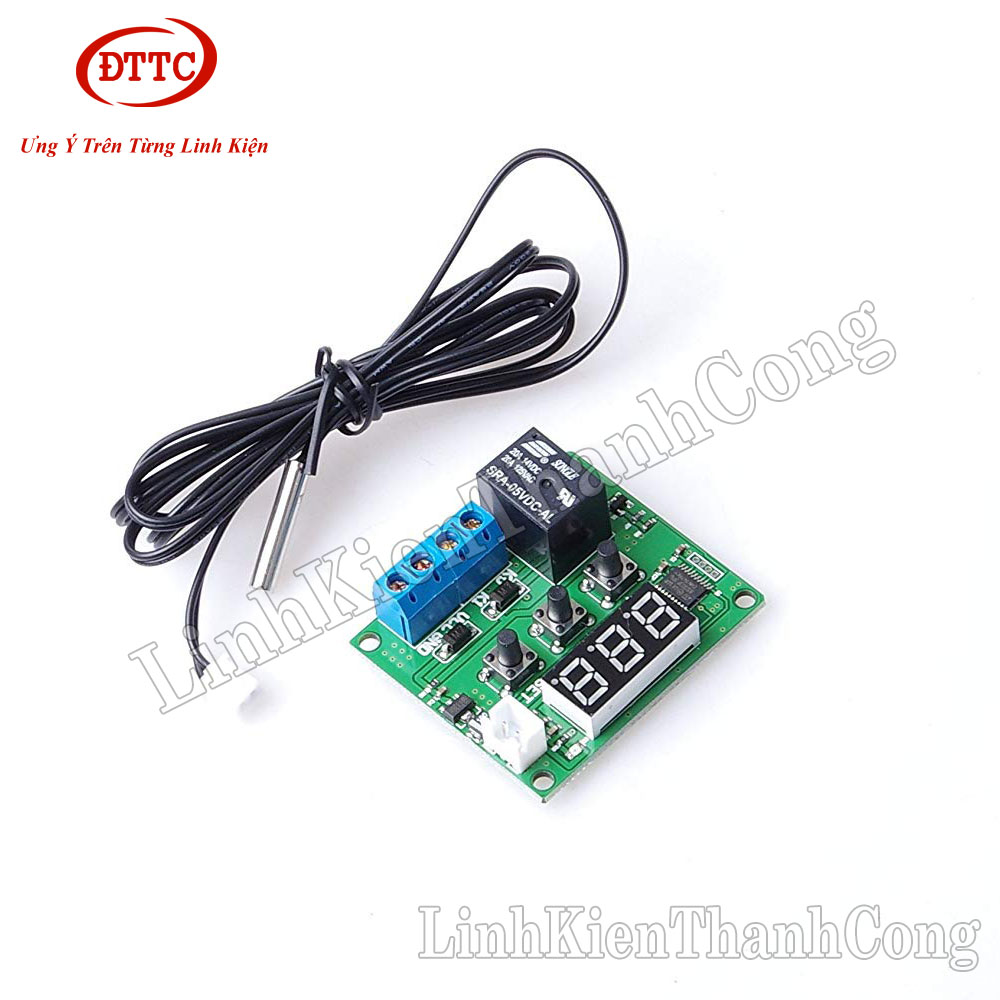

HÌNH ẢNH SẢN PHẨM
