- Module Đo Điện Áp DC 0-200V 0.36inch (Màu Đỏ)
Module Đo Điện Áp DC 0-200V 0.36inch (Màu Đỏ)
Mã sản phẩm: TC00144745.000 VNĐ
Số Lượng:
Modul đo điện áp DC 0-200V 0.36inch (màu đỏ)
TÍNH NĂNG SẢN PHẨM
- Module đo dòng điện, điện áp DC được sử dụng để đo và hiển thị điện áp, tải DC tối đa 200VDC.
- Sản phẩm chuyên dùng để đo dòng điện - điện áp một chiều trong các thiết bị điện tử cũng như trong thí nghiệm, DIY, trong các bộ nguồn, mạch sạc,...
- Sản phẩm có kích thước rất nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT
- Sản phẩm gồm: Module + Dây kết nối
- Điện áp đầu vào: 4.5 - 20VDC (Test thực tế)
- Dải đo điện áp: 0 - 200VDC
- Dòng điện tiêu thụ: < 20mA
- Màn hình hiển thị: 3 led 7 đoạn màu đỏ
- Kích thước: 0.36 inch
- Thời gian lấy mẫu: 500ms/lần
- Hoạt động trong môi trường có nhiệt độ: -15 độ ~ 70 độ
- Hoạt động trong môi trường có độ ẩm: 10% ~ 80%
Chú ý: 2 dây cấp nguồn là hai dây đỏ đen, cấp nguồn từ 4.5 ~ 20VDC để đồng hồ hoạt động, dây còn lại có thể màu trắng hoặc vàng là dây đo, dây này có thể đo được từ 0 ~ 200VDC, lưu ý cần mắc chung MASS (GND) của đồng hồ và tải cần đo

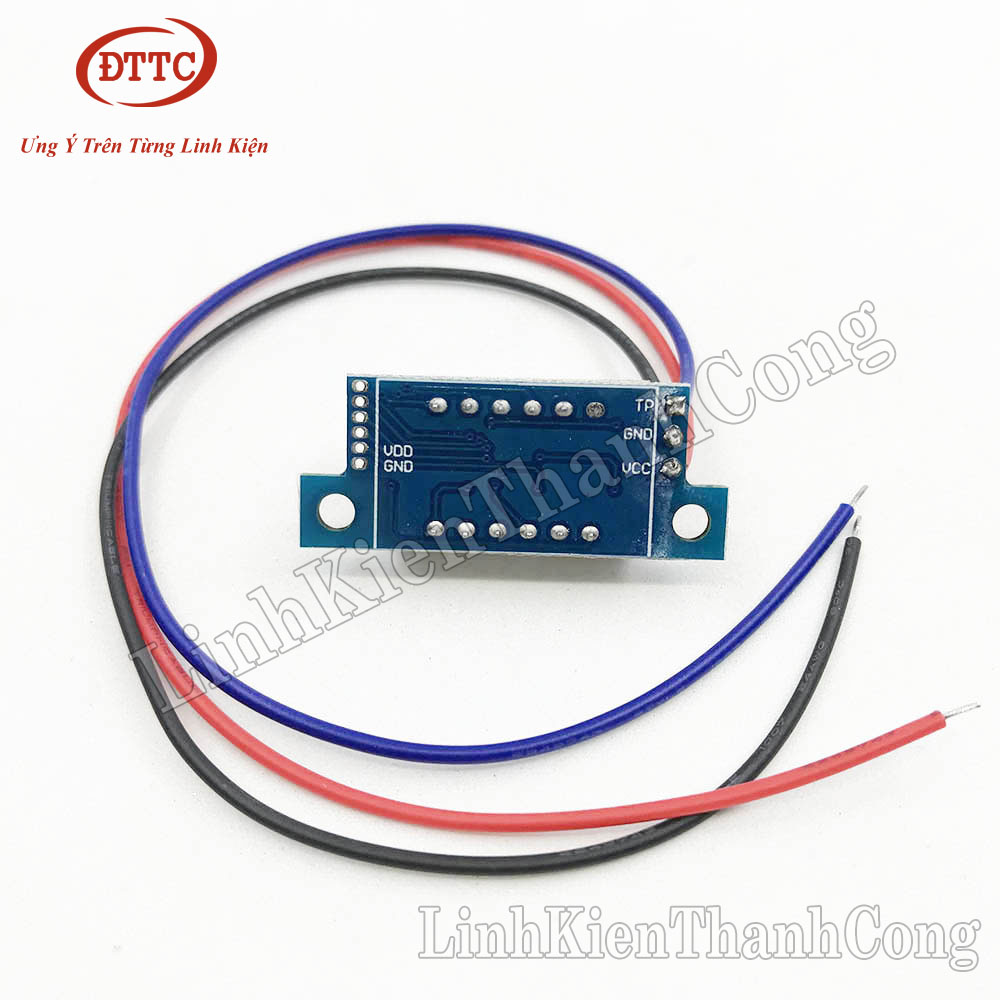

HƯỚNG DẪN ĐẤU NỐI
Bước 1:
- Kết nối điện áp đầu vào từ 4.5 ~ 20VDC nuôi Module
+ Cực dương đầu vào kết nối với đây đỏ VCC
+ Cực âm đầu vòa kết nối với dây đen GND
Bước 2:
- Kết nối điện áp cần đo từ 0 ~ 200V vào 2 dây còn lại
+ Cực dương nguồn đầu vào kết nối với dây tím TP
+ Cực âm nguồn đầu vào kết nối với dây đen GND (chung GND với nguồn nuôi Module)

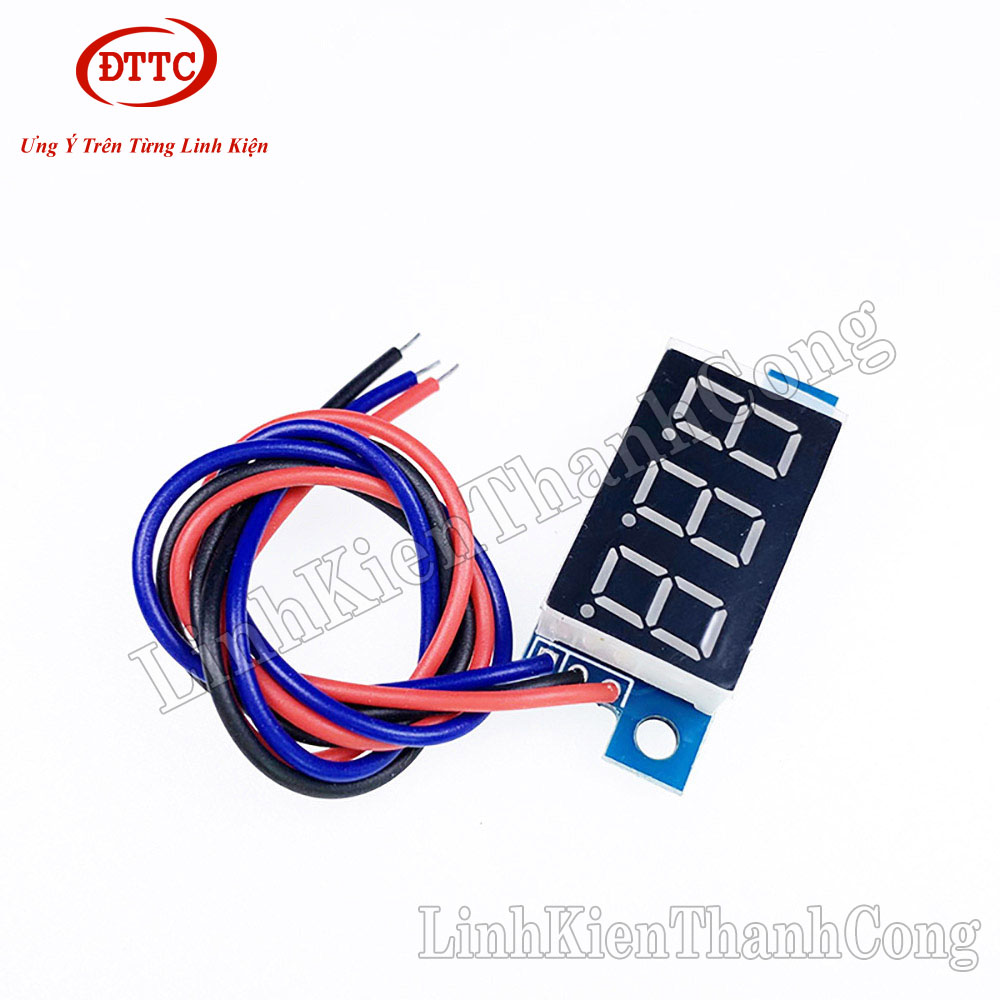

HÌNH ẢNH SẢN PHẨM
