MODULE ĐO DÒNG ĐIỆN- ĐIỆN ÁP
- Module Đo Điện Áp DC 0-300VDC
Module Đo Điện Áp DC 0-300VDC
TÍNH NĂNG SẢN PHẨM
- Module Đo Điện Áp DC được sử dụng để đo và hiển thị điện áp, tải DC tối đa 300VDC.
- Sản phẩm chuyên dùng để đo dòng điện - điện áp một chiều trong các thiết bị điện tử cũng như trong thí nghiệm, DIY, trong các bộ nguồn, mạch sạc,...
- Sản phẩm có kích thước rất nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT
- Sản phẩm gồm: Module có vỏ + Dây kết nối
- Nguồn nuôi: 4.5 ~ 20VDC (Kiểm nghiệm thực tế)
- Dải điện áp đo: 0 ~ 300VDC
- Độ phân giải: 0.1VDC
- Dòng tiêu thụ: < 20mA
- Hiển thị: 3 led 7 đoạn màu đỏ
- Thời gian lấy mẫu: 500ms/lần
- Nhiệt độ hoạt động: -15 ~ 70 độ C
- Độ ẩm hoạt động: không ngưng tụ: 10 - 80%

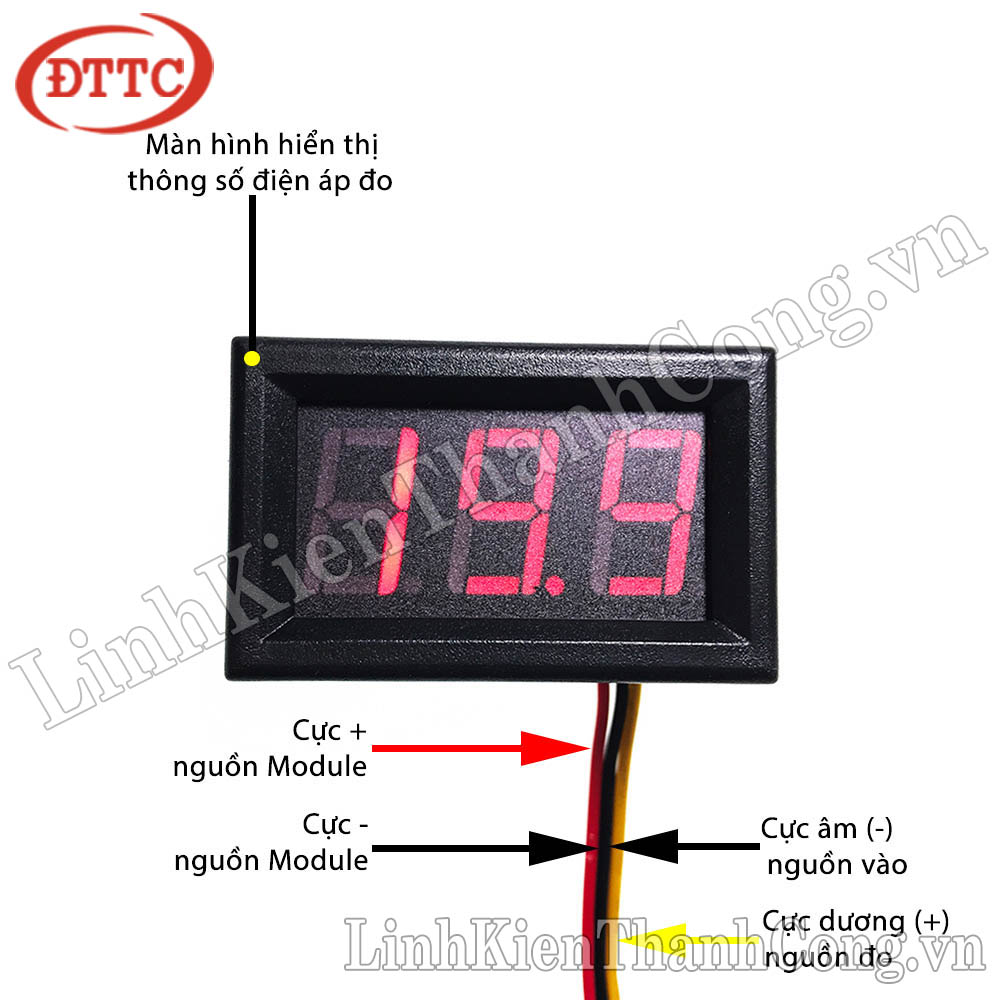

Chú ý: 2 dây cấp nguồn là hai dây đỏ đen, cấp nguồn từ 4.5 ~ 20VDC để đồng hồ hoạt động, dây còn lại có thể màu trắng hoặc vàng là dây đo, dây này có thể đo được từ 0 ~ 200VDC, lưu ý cần mắc chung MASS (GND) của đồng hồ và tải cần đo.
HƯỚNG DẪN SỬ DỤNG
Bước 1: Nối 2 dây Đỏ và Đen của sản phẩm với nguồn nuôi từ 4,5V - 20VDC để đồng hồ hoạt động
+ Dây Đỏ nối cực dương
+ Dây Đen nối cực âm
Bước 2: Nối dây Vàng/Trắng của sản phẩm với nguồn cần đo. Lưu ý cần mắc chung Mass(GND) của Module và tải cần đo.
HÌNH ẢNH SẢN PHẨM
