MODULE ĐO DÒNG ĐIỆN- ĐIỆN ÁP
- Module Đo Dòng Điện - Điện Áp 100V 100A + Điện Trở RShunt
Module Đo Dòng Điện - Điện Áp 100V 100A + Điện Trở RShunt
Mã sản phẩm: TC001599120.000 VNĐ
Số Lượng:
Module Đo Dòng Điện - Điện Áp 100V 100A + Trở Shunt
TÍNH NĂNG SẢN PHẨM
- Module đo dòng điện, điện áp DC được sử dụng để đo và hiển thị điện áp, dòng điện của tải DC tối đa 100A/100VDC, đồng hồ có trở shunt tích hợp, thiết kế nhỏ gọn, bền bỉ, kết nối dễ dàng, có thể chỉnh sai số của sản phẩm bằng hai biến trở căn chỉnh áp và dòng với thiết bị đo chuẩn.
- Sản phẩm chuyên dùng để đo dòng điện - điện áp một chiều trong các thiết bị điện tử cũng như trong thí nghiệm, DIY, trong các bộ nguồn, mạch sạc,...
- Sản phẩm có kích thước rất nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT
- Sản phẩm gồm: Module + Trở Shunt + Dây kết nối
- Dải đo vôn: 4.5 ~ 100VDC
- Độ phân giải Volt: 0.1V
- Dải đo dòng: 0 ~ 100A
- Độ phân giải Ampe: 100mA
- Dòng tiêu thụ: < 20mA
- Tốc độ lấy mẫu: >= 100ms
- Sai số: 1%
- Loại màn hình hiển thị: LED 7 đoạn 0.28"
- Kích thước module: 48x29x21mm
- Nhiệt độ hoạt động: -15 ~ 70 độ C
- Độ ẩm hoạt động: không ngưng tụ: 10 ~ 80%
HƯỚNG DẪN ĐẤU NỐI
TH1: Khi đo điện áp dưới 28VDC, thì chân GND của nguồn nuôi Module đo và chân GND của nguồn cần đo dòng qua trở Shunt sẽ chung nhau
(Dây màu vàng và dây màu đen đều là dây GND)
TH2: Khi đo điện áp trên 28VDC, cần cấp 1 nguồn điện riêng <28VDC để nuôi Module đo dòng, lúc này, dây vàng đóng vai trò là dây chung giữa Module và nguồn cần đo dòng chạy qua trở Shunt.

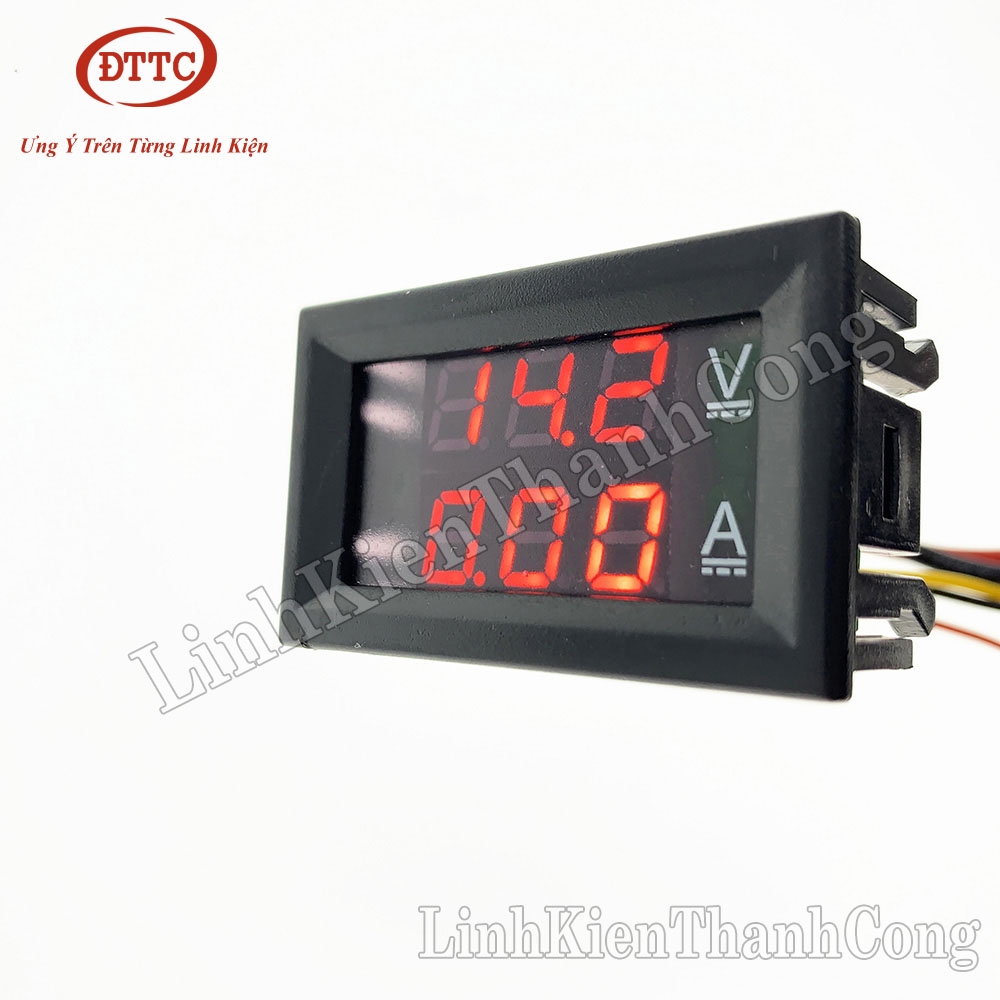

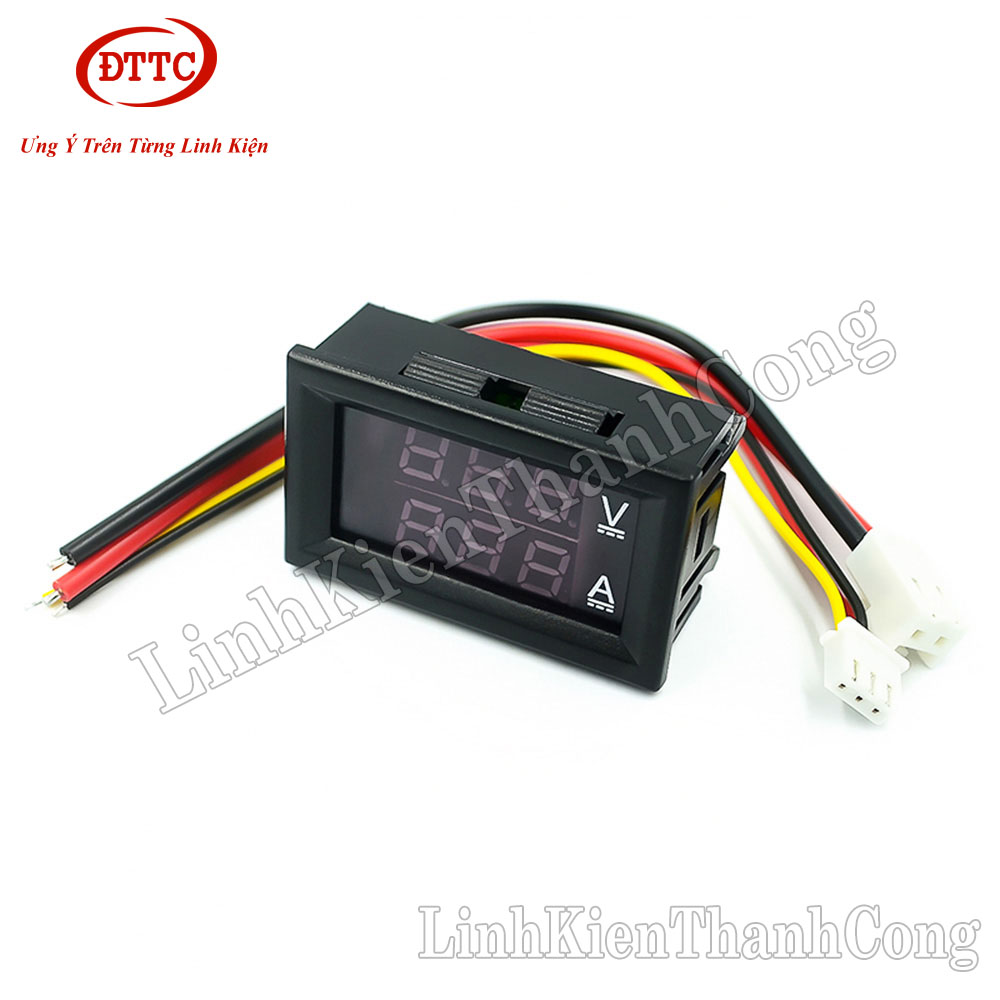

HÌNH ẢNH SẢN PHẨM
