Module Hạ Áp Buck DC-DC 8A XH-M404

Mã sản phẩm: TC001000
70.000 VNĐ
Số Lượng:


Thêm vào giỏ Mua ngay



 Module hạ áp BUCK DC-DC 8A XH-M404

TÍNH NĂNG SẢN PHẨM

- Mạch BUCK là mạch chuyên để hạ áp DC-DC xuống mức thấp hơn để phù hợp với các nhu cầu sử dụng trong các thành phần điện tử.

- Module hạ áp BUCK DC-DC 8A XH-M404 hiển thị led có chức năng điều chỉnh hạ điện áp với dòng điện tối đa lên đến 8A, công suất tối đa lên đến 200W.

- Điện áp ngõ ra được điều chỉnh bằng chiết áp và hiển thị điện áp ngõ ra bằng led 7 đoạn tích hợp luôn trên mạch

- Sản phẩm có kích thước nhỏ gọn và rất chắc chắn, các linh kiện bố trí rất gọn gàng và hợp lí tạo nên một sản phẩm chất lượng khi tới tay người dùng.

- Phù hợp với rất nhiều nhu cầu như học tập, nghiên cứu, DIY những bộ nguồn thí nghiệm, nguồn cho thiết bị dân dụng...

- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.

THÔNG SỐ KĨ THUẬT

- Điện áp đầu vào: 4 ~ 40VDC

- Điện áp đầu ra: 1.25 ~ 36VDC

- Chế độ điện áp: băm xung PWM

- Dòng tải tối đa: 8A

- Công suất tối đa: 200W

- Hiển thị led 7 đoạn

- Hiệu suất chuyển đổi: 94%

- Tần số chuyển đổi: 180kHz

- Các chế độ bảo vệ:

+ Bảo vệ ngắn mạch: có

+ Bảo vệ ngược cực: có

+ Bảo vệ quá nhiệt: có (Tự động ngắt điện ngõ ra)

- Khối lượng: 53g

- Kích thước: 70x47x29mm

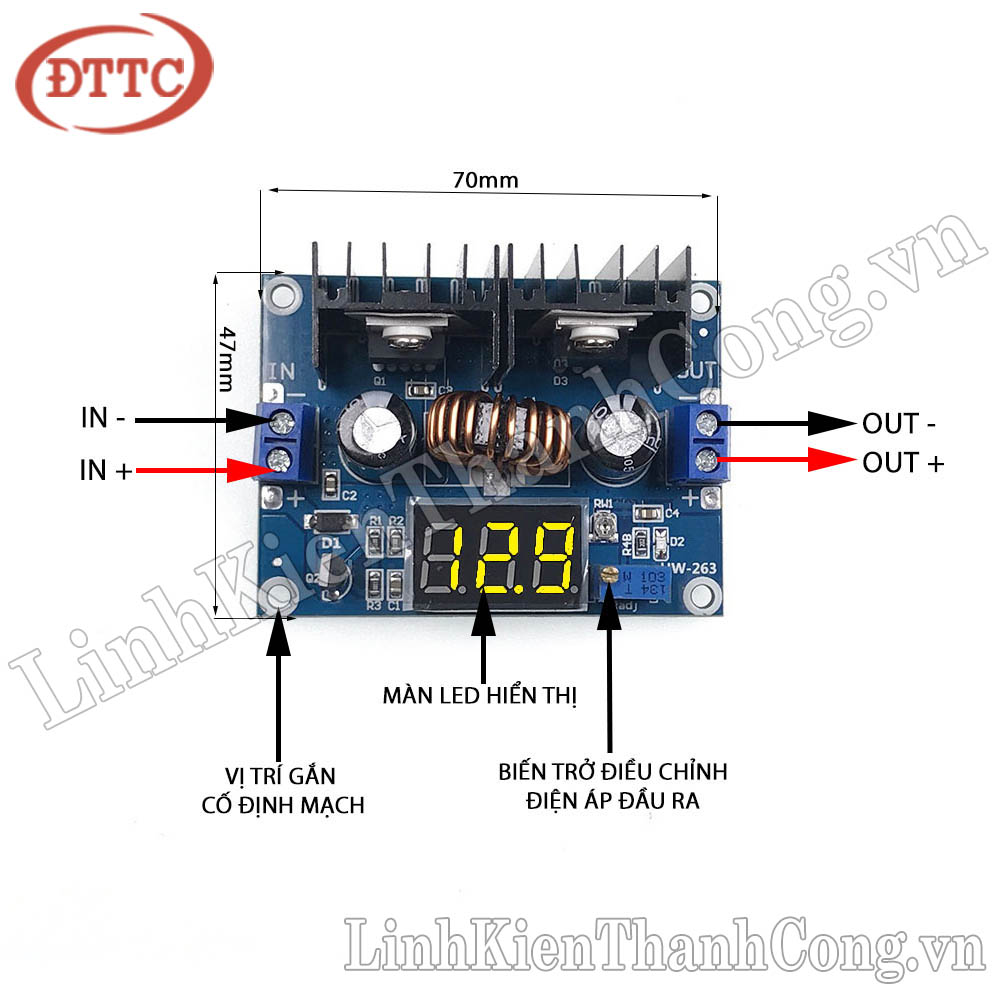

HƯỚNG DẪN SỬ DỤNG

Bước 1: Cấp điện áp DC dao động từ 4 ~ 40VDC vào 2 vị trí IN + và IN -

+ Cực dương kết nối vào vị trí IN +

+ Cực âm kết nối vào vị trí IN -

Bước 2: Kết nối đầu ra tại 2 vị trí OUT + và OUT - và thay đổi điện áp đầu ra thông qua biến trở vi chỉnh (Vặn cùng chiều kim đồng hồ là giá trị tăng, vặn ngược chiều kim là giá trị giảm)

+ Cực dương kết nối vào vị trí OUT +

+ Cực âm kết nối vào vị trí OUT -



HÌNH ẢNH SẢN PHẨM
