Module Khống Chế Nhiệt XH-W1219 (12VDC)

Mã sản phẩm: TC001466
80.000 VNĐ
Số Lượng:


Thêm vào giỏ Mua ngay



 Module khống chế nhiệt XH-W1219 (12VDC)

TÍNH NĂNG SẢN PHẨM

- Cảm biến là một thành phần quan trọng trong mạch điện tử, nó đóng vai trò cảm nhận trạng thái, quá trình vật lý, hoá học, sinh học của môi trường cần khảo sát, và biến đổi thành tín hiệu điện để thu thập các thông tin về trạng thái hay quá trình đó.

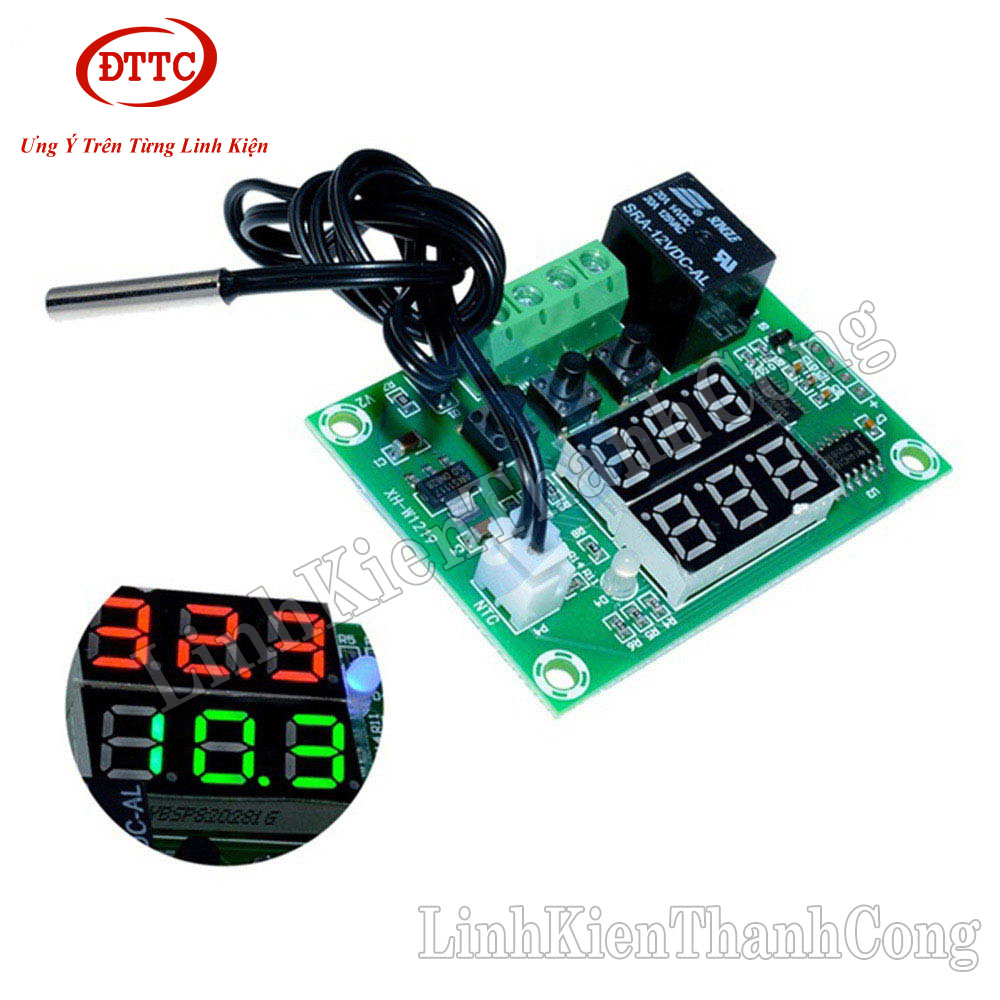

- Module khống chế nhiệt độ XH-W1219 có đầu dò cảm biến nhiệt độ với hai chế độ hoạt động: làm lạnh và sưởi ấm nên được dùng trong các lò sưởi, lò ấp trứng...

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình một bộ sản phẩm sao cho hợp lí.

THÔNG SỐ KĨ THUẬT

- Điện áp đầu vào: 12VDC

- Dòng tiêu thụ của mạch:

+ Nhỏ hơn 10mA (khi không bật relay)

+ Nhỏ hơn 60mA (khi bật relay)

- Sai số hiển thị trên màn hình khi đo: 0.1 ℃

- Phạm vi điều chỉnh thang đo nhiệt độ: - 50 đến 110 ℃

- Thời gian cập nhật thông số nhiệt độ: 2 giây/1 lần

- Tiếp điểm Relay chịu dòng tối đa:

+ 20A tại 125VAC

+ 20A tại 14VDC

- Hai chế độ hoạt động:

+ Làm lạnh

+ Sưởi ấm

- Lỗ gắn cố định: M3x2

- Đầu dò nhiệt độ trở nhiệt NTC (10K sai số: 5%), chiều dài: 0.5m

- Màn hiển thị: Led 7 thanh 3 số (0.28 inch)

- Phím chức năng: Setup, Tăng (+), Giảm (-)

- Hoạt động trong môi trường:

+ Nhiệt độ: -10℃ đến 60 ℃

+ Độ ẩm: 20% đến 85%

- Kích thước: 60x43x16mm

- Khối lượng: 40g

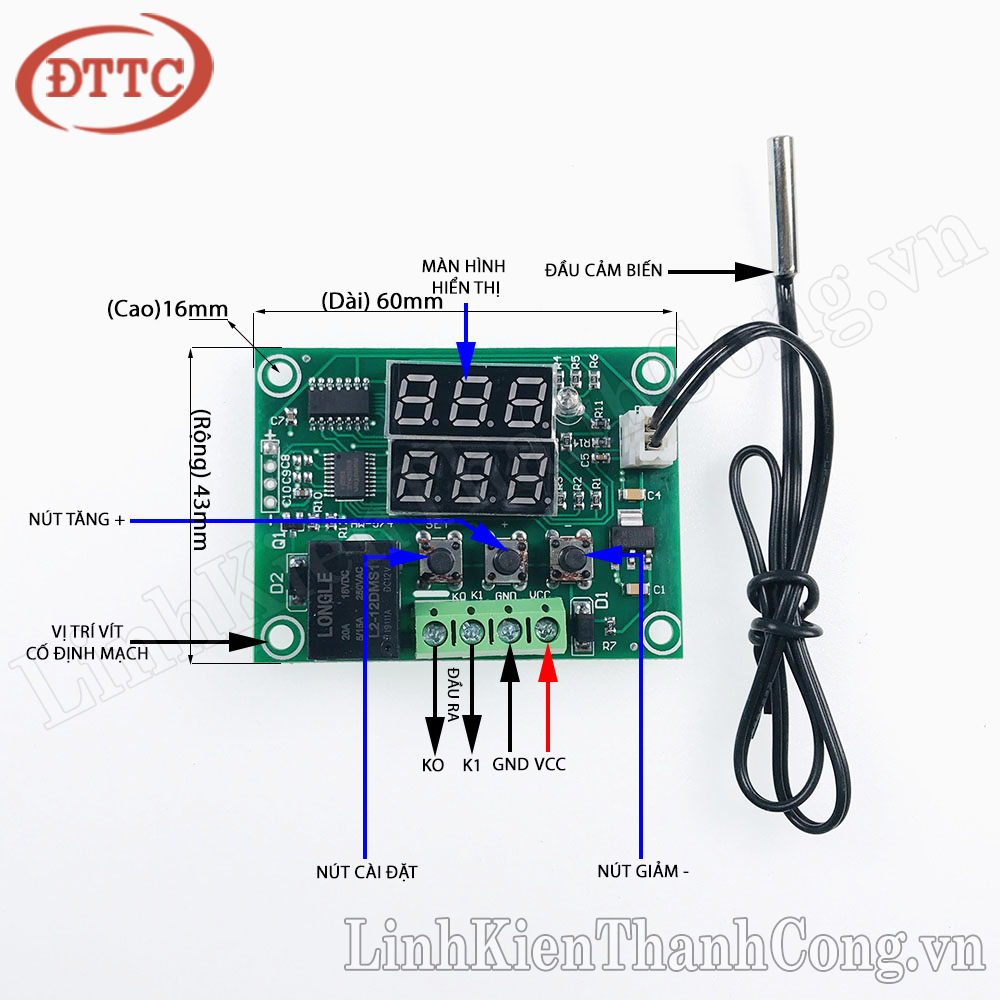

HƯỚNG DẪN ĐẤU NỐI

Bước 1:

- Kết nối điện áp đầu vào 12VDC tại 2 vị trí VCC và GND của mạch.

+ Kết nối cực dương đầu vào mạch tại vị trí VCC

+ Kết nối cực âm đầu vào mạch tại vị trí GND

Bước 2:

- Kết nối đầu ra mạch tại 2 vị trí KO và K1

Hướng dẫn cài đặt Module khống chế nhiệt độ XH-W1219

- Cài đặt chế độ:

+ Nhấn giữ nút SET khoảng 3 giây cho đến khi màn hình hiển thị nhiệt độ bên trên là T1 và bên dưới là T2 chuyển trạng thái T1 về P0 và T2 về H (hoặc C)

+ Nhấn nút UP (kí hiệu trên mạch là +) hoặc DOWN (kí hiệu trên mạch là -) để chuyển giữa 5 chế độ P0, P1, P2, P3, P4 (Hiển thị trên màn hình T1). Tương ứng với mỗi chế độ, nhấn nút SET 1 lần để Led trên mạch (gần màn hình T1) nhấp nháy, nhấn nút UP(+) hoặc DOWN(-) để tăng giảm giá trị hiển thị trên màn hình T2. Sau khi thay đổi xong sau khoảng 3s không ấn nút nào thì cả ở cả 2 màn hình là T1 và T2 trở về hiển thị nhiệt độ đo được và nhiệt độ cài đặt

- P0:  Chọn mức thấp (H), cao(C)

+ P0 = C: Nhiệt độ đo được T1 lớn hơn nhiệt độ xét thì thiết bị hoạt động (đèn sáng)

+ P0 = H: Nhiệt độ đo được T1 thấp hơn nhiệt độ xét thì thiết bị hoạt động (đèn sáng)

- P1: Độ trễ nhiệt độ (sai số nhiệt độ, mặc định là 2 độ)

+ P1 = a: nhiệt độ lớn hơn hoặc bằng (T2 + a) độ C  với trạng thái P0 đang ở mức cao là (C) thì Relay bật, hoặc <= (T2- a) độ C với  trạng thái P0 đang ở mức thấp (H) thì Relay bật (a dao động từ 0,1 đến 30)

- P2: Cài đặt thông số sai lệch giữa giá trị nhiệt độ của Sensor đo được và nhiệt độ đo được khi dùng thiết bị chuyên dụng đo cùng một môi trường.

+ Thay đổi thông số sai lệch để hiển thị nhiệt độ đo được lên màn hình Led T1

+ Nếu P2 = b (b từ -10 đến 10), thì khi đầu Sensor đo được nhiệt độ là 30 độ, thì hiển thị lên màn Led T1 sẽ có kết quả là: (30 + b)

- P3: Cài đặt thời gian bật/tắt Relay

+ Độ trễ về thời gian để bật/tắt Relay khi đạt được nhiệt độ mong muốn điều chỉnh được từ: 0 - 10 (Phút)

- P4: Cài đặt thông số giới hạn nhiệt độ

+ Giới hạn nhiệt độ có thể cài đặt trên màn hình Led T2 từ -50 đến 110 độ C, khi đó Module hoạt động chỉ trong ngưỡng nhiệt độ được cài đặt.

- Cài đặt ngưỡng Module khống chế nhiệt độ trên màn hình Led T2:

+ Nhấn nút SET để cài đặt nhiệt độ ngưỡng T2, lúc này màn hình Led T2 sẽ nhấp nháy, nhấn nút UP(+)/DOWN(-) để Tăng/Giảm giá trị thông số hiển thị trên màn hình Led T2 (Nếu muốn tăng/giảm 1 giá trị lớn thì ấn và giữ nút UP/DOWN). Sau khi xong thì ấn nút SET, hoặc sau khoảng 3s không tác động nút ấn thì Màn hình Led T2 trở về bình thường.
