- Module Khuếch Đại Âm Thanh TPA3118 Mono 1x60W
Module Khuếch Đại Âm Thanh TPA3118 Mono 1x60W
Mã sản phẩm: TC00090555.000 VNĐ
Số Lượng:
Module khuếch đại âm thanh TPA3118 mono 1X60W
TÍNH NĂNG SẢN PHẨM
- Module khuếch đại âm thanh TPA3118 mono 1X60W là sản phẩm chuyên dùng để khuếch đại âm thanh Audio trong các sản phẩm điện tử.
- Mạch khuếch đại âm thanh TPA3118 sử dụng IC TPA3118 từ chính hãng Texas Instruments cho công suất khuếch đại 60W đặc điểm ưu việt của khuếch đại tín hiệu âm thanh Class D là ít tỏa nhiệt, hiệu suất ngõ ra cao và kích thước nhỏ gọn, mạch có thể điều chỉnh âm lượng ngõ ra trực tiếp trên board bằng volume, âm thanh ngõ vào qua cổng 3.5mm.
- Mạch khuếch đại âm thanh TPA3118 ClassD 60W có tính năng bảo vệ quá dòng, quá nhiệt, mạch được thiết kế nhỏ gọn và dễ dàng kết nối, giúp bạn thiết kế mạch loa cầm tay với âm thanh trung thực sống động hoặc một máy phát nhạc cầm tay với công suất cao một cách dễ dàng.
- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.
THÔNG SỐ KĨ THUẬT
- Sử dụng: IC TPA3118
- Điện áp đầu vào: 8 ~ 24VDC
- Công suất đầu ra: 60W
- Tín hiệu ngõ vào: Jack Audio 3.5mm
- Tín hiệu ngõ ra: 1 kênh
- Kích thước: 45x35mm

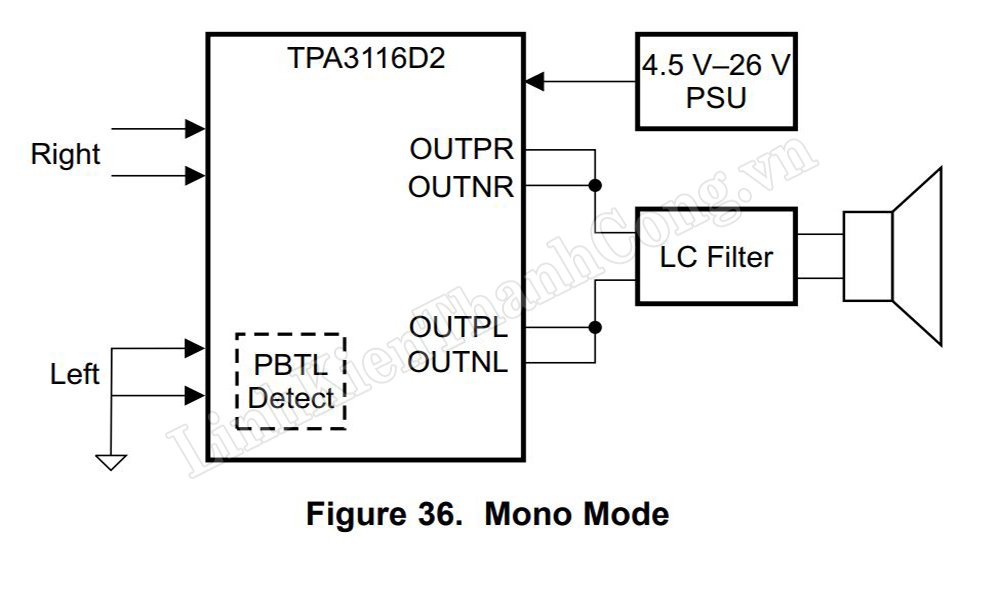

DATASHEET
- Tham khảo thêm Datasheet: >>Datasheet TPA3118<<
HƯỚNG DẪN SỬ DỤNG
Bước 1:

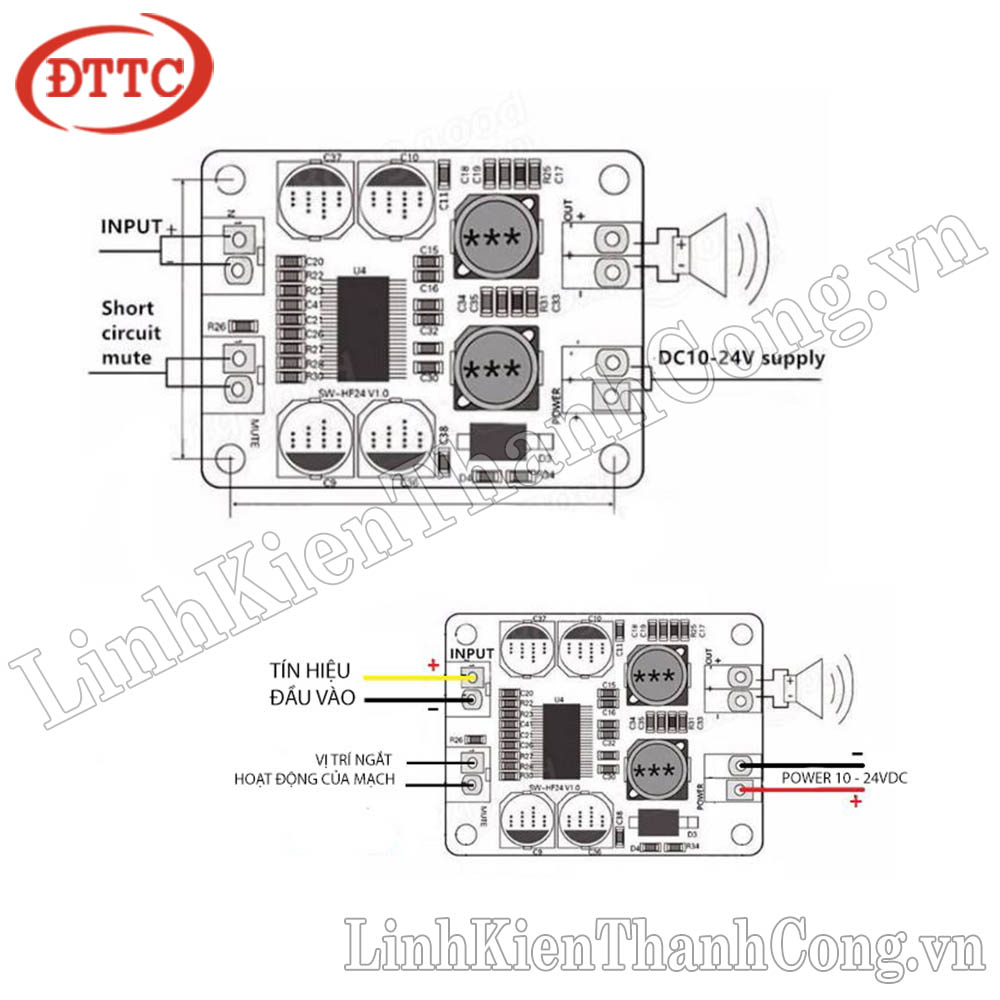

- Kết nối đầu vào mạch điện áp DC từ 10 - 24VDC tại vị trí POWER như hình bên dưới
- Kết nối tín hiệu đầu vào mạch tại vị trí INPUT
Bước 2:
- Kết nối tín hiệu đầu ra mạch tại vị trí OUT + và OUT -
+ Cực dương đầu ra mạch là OUT +
+ Cực âm đầu ra mạch là OUT -
- Để ngắt hoạt động của mạch thì chúng ta nối thông 2 cực tại vị trí có kí hiệu MUTE trên mạch

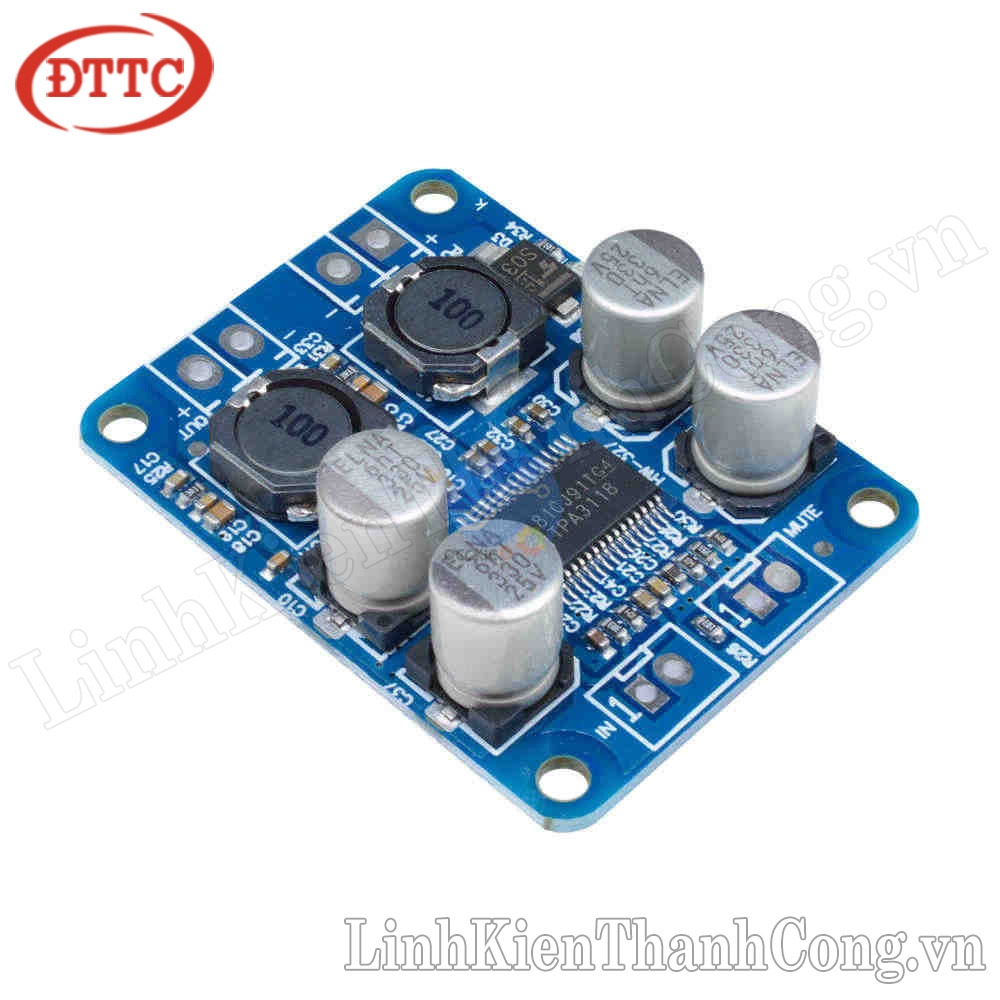

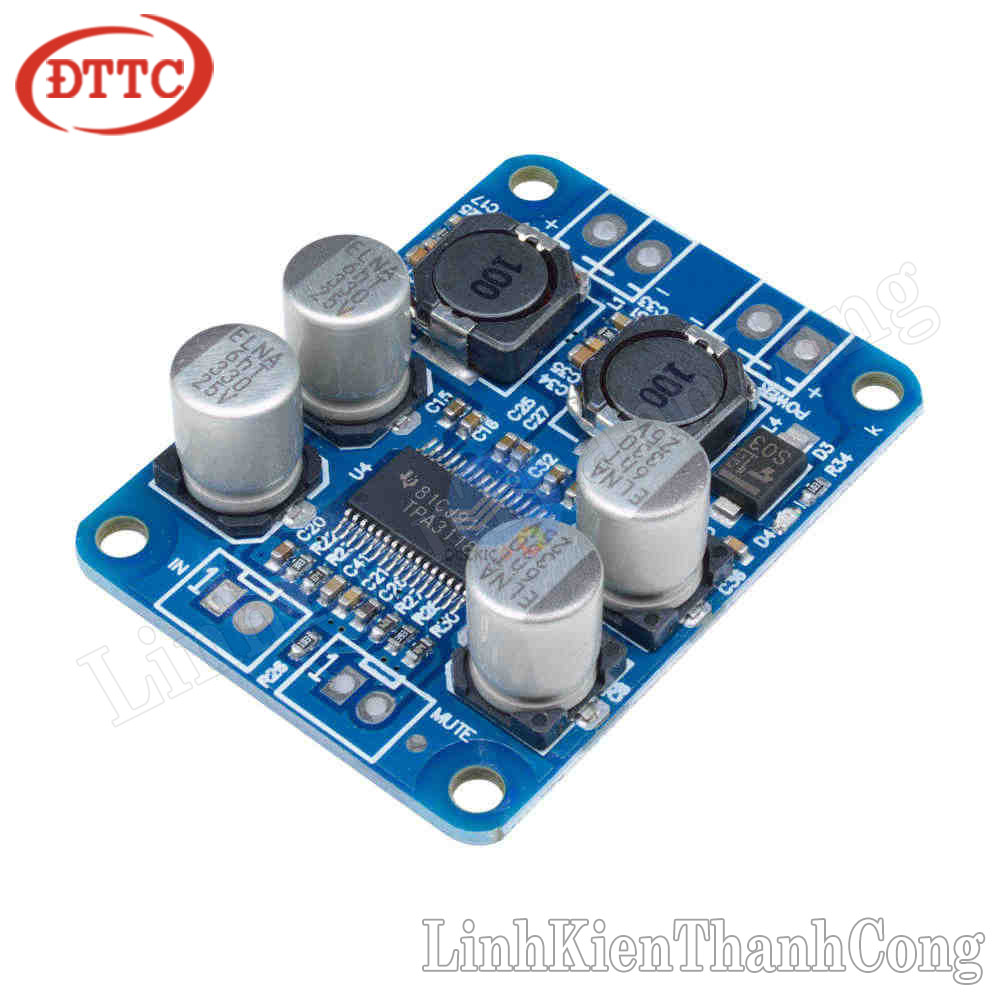

HÌNH ẢNH SẢN PHẨM
