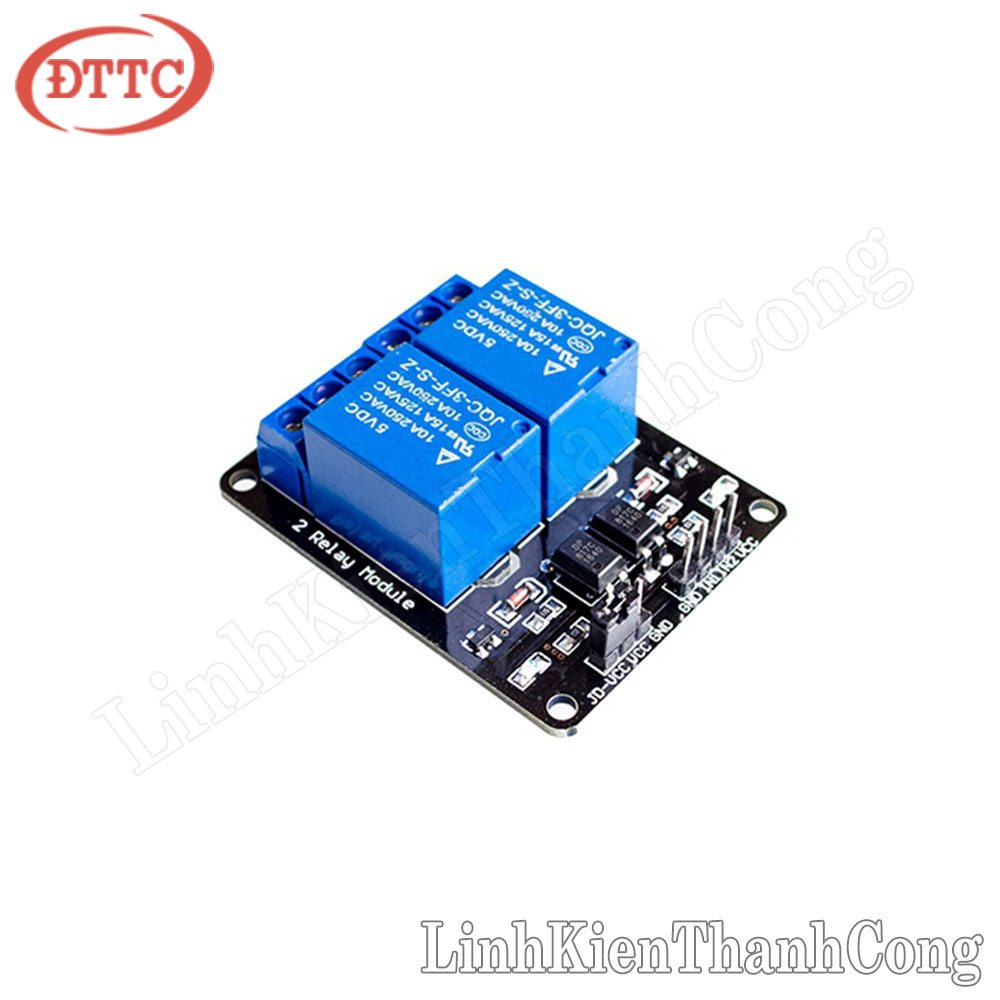

Module Relay 2 kênh 5V
TÍNH NĂNG SẢN PHẨM
- Module Relay 2 kênh 5V dùng dòng điện nhỏ của vi điều khiển, arduino, PLC, esp8266,... để điều khiển các thiết bị điện, đồ dùng điện hoạt động ở mức điên áp cao như điện sinh hoạt, hay trong các ứng dụng thiết bị thông minh.
- Sản phẩm có kích thước nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT
- Opto 817C cách li, chống nhiễu tốt
- Led báo đóng ngắt trên Relay
- Điện áp nuôi 5VDC
- Đầu ra điện thê đóng ngắt tối đa: 30VDC / 10A, 250VAC / 10A
+ IN1, IN2: tín hiệu đầu vào, hoạt động mức thấp
+ NO1,NO2: Công tắc thường mở
- Màu sắc: Xanh, chất liệu mạch FR4
- Có 4 lỗ để bắt vít cố định có đường kính 3.1mm

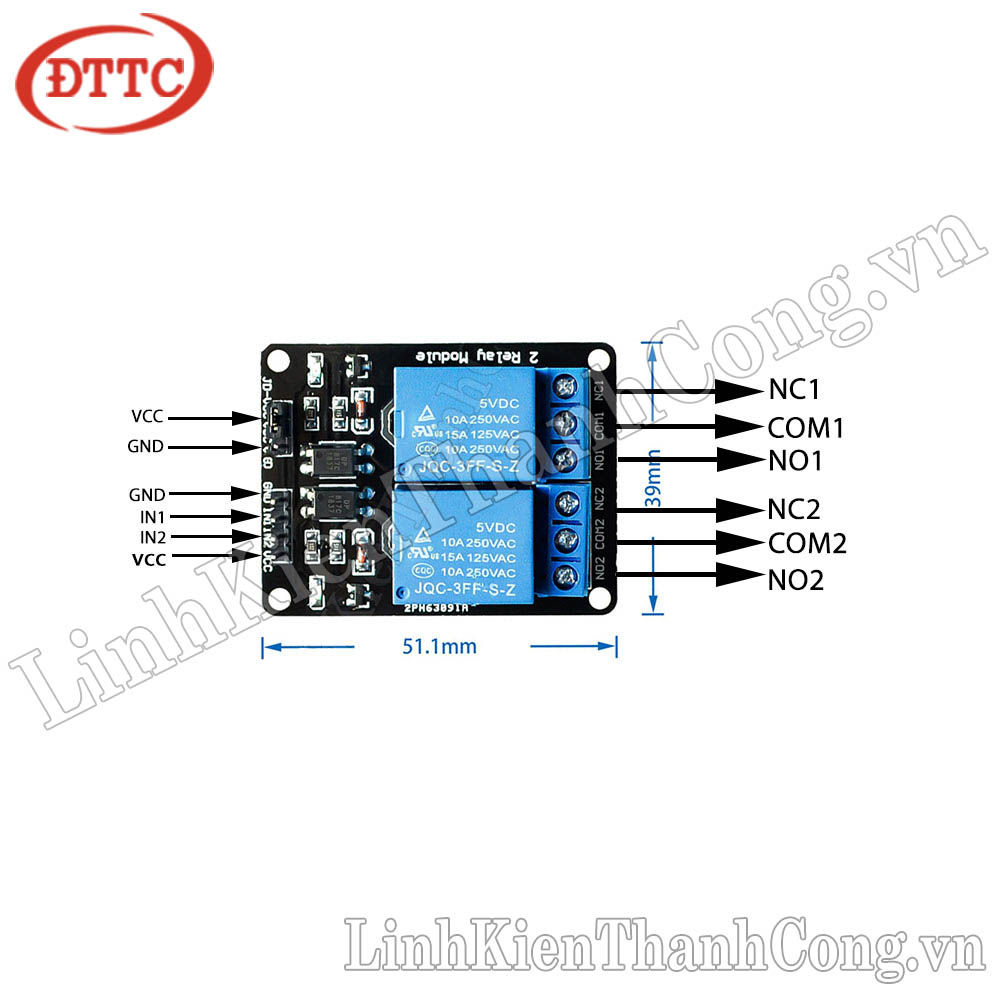

HƯỚNG DẪN ĐẤU NỐI
Bước 1:
- Kết nối điện áp đầu vào 5VDC nuôi Module tại 2 vị trí VCC và GND
+ Cực dương đầu vào kết nối với vị trí VCC
+ Cực âm đầu vào kết nối với vị trí GND
- Kết nối tín hiệu đầu vào qua các chân tín hiệu IN1, IN2, IN3, IN4 (Có thể cấp nguồn nuôi Module tại vị trí VCC và GND tại 2 vị trí cạnh IN1 và IN4)
Bước 2:
- Kết nối đầu ra điều khiển tại các vị trí NC1 - COM1, NO1 - COM1, NC2 - COM2, NO2 - COM2

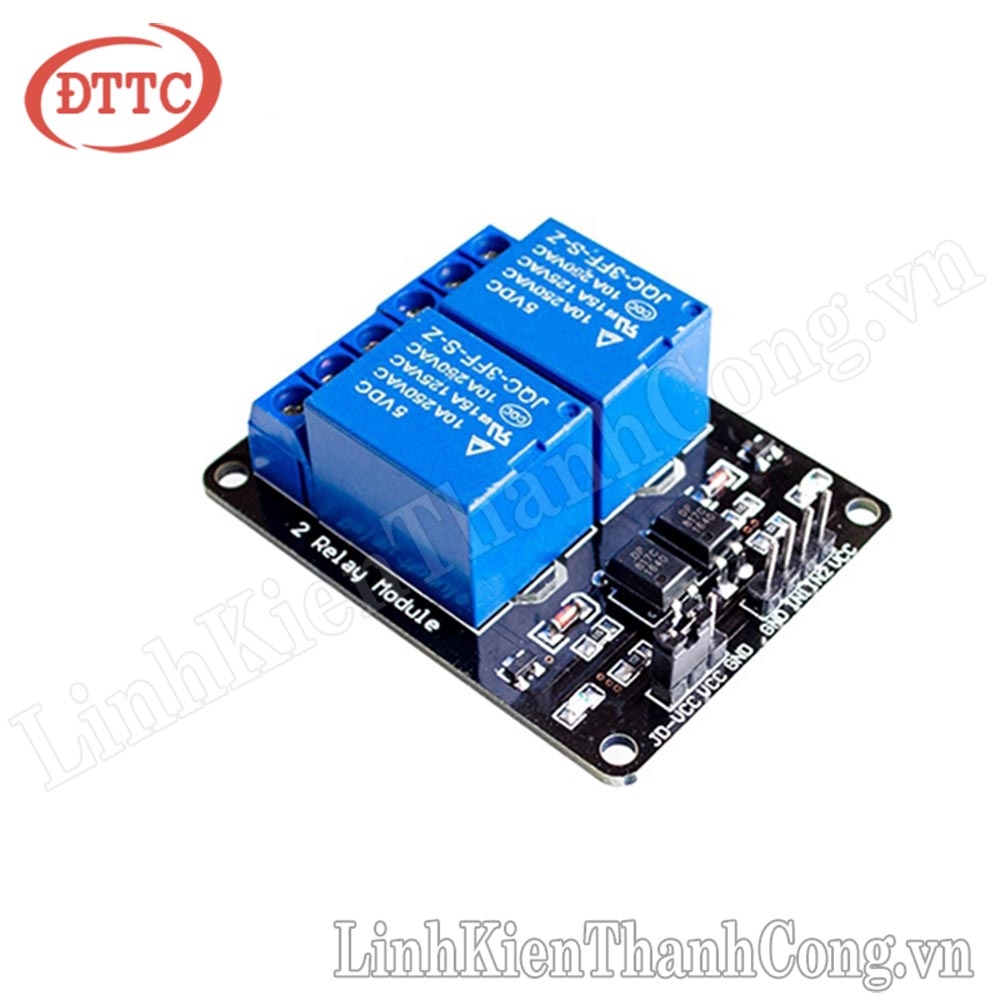

HÌNH ẢNH SẢN PHẨM
