Module Relay 2 Kênh 5V Có Opto Cách Ly

Mã sản phẩm: TC003420
38.000 VNĐ
Số Lượng:


Thêm vào giỏ Mua ngay



Module Relay 2 Kênh 5V Có Opto Cách Ly

TÍNH NĂNG SẢN PHẨM

- Module Relay 2 Kênh 5V Có Opto Cách Ly dùng dòng điện nhỏ của vi điều khiển, arduino, PLC, esp8266,... để điều khiển các thiết bị điện, đồ dùng điện hoạt động ở mức điên áp cao như điện sinh hoạt, hay trong các ứng dụng thiết bị thông minh.

- Sản phẩm có kích thước nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.

THÔNG SỐ KĨ THUẬT

- Opto 817C cách ly, chống nhiễu tốt

- Có led báo đóng ngắt Relay

- Điện áp hoạt động: 5VDC

- Đầu ra điện thê đóng ngắt tối đa: 30VDC / 10A, 250VAC / 10A

+ IN1, IN2: tín hiệu đầu vào, hoạt động ở mức thấp, có thể thay đổi mức hoạt động bằng cách thay đổi jump cắm.

+ NO1,NO2: Công tắc thường mở

- Màu sắc: Xanh, chất liệu mạch FR4

- Có 4 lỗ để bắt vít cố định có đường kính 3.1mm

HƯỚNG DẪN ĐẤU NỐI

Bước 1:

- Kết nối điện áp đầu vào 5VDC nuôi Module tại 2 vị trí DC+ và DC-

+ Cực dương đầu vào kết nối với vị trí DC+

+ Cực âm đầu vào kết nối với vị trí DC-

- Kết nối tín hiệu đầu vào qua các chân tín hiệu IN1, IN2

Bước 2:

- Kết nối đầu ra điều khiển tại các vị trí NC1 - COM1, NO1 - COM1, NC2 - COM2, NO2 - COM2

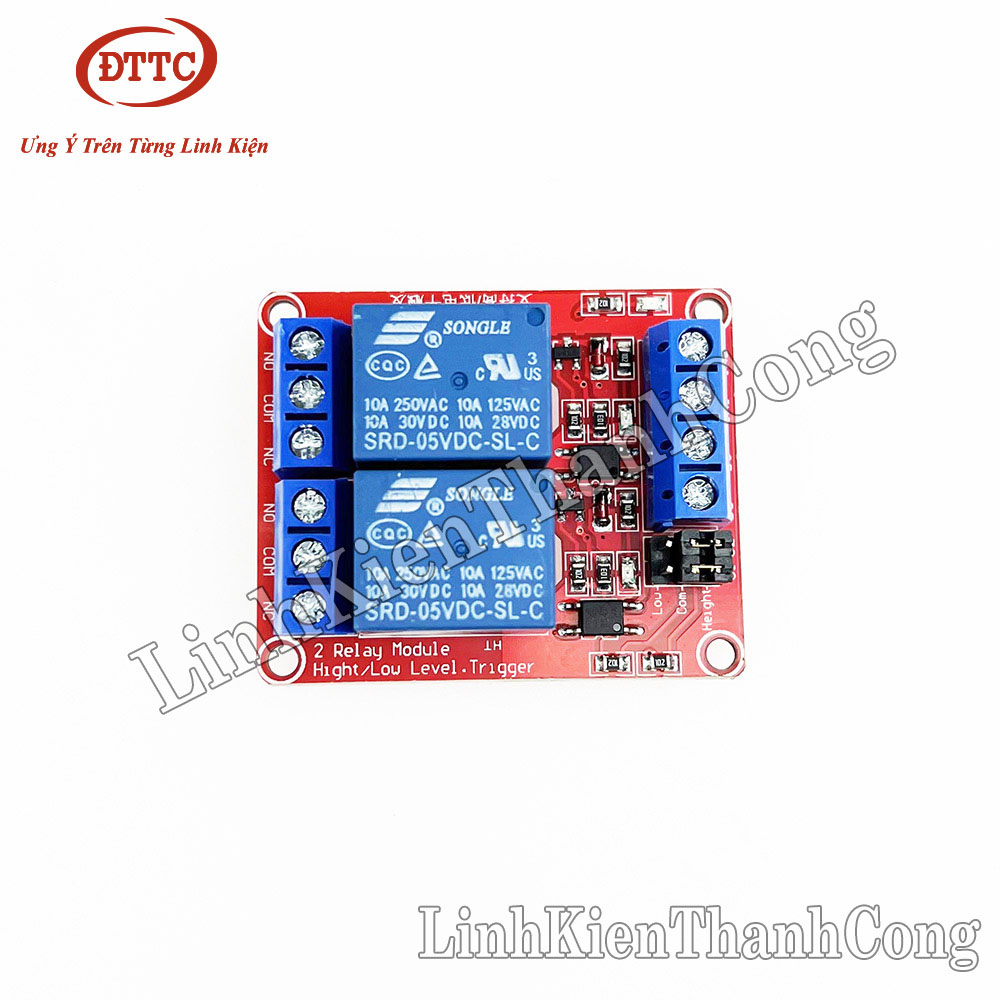

HÌNH ẢNH SẢN PHẨM
