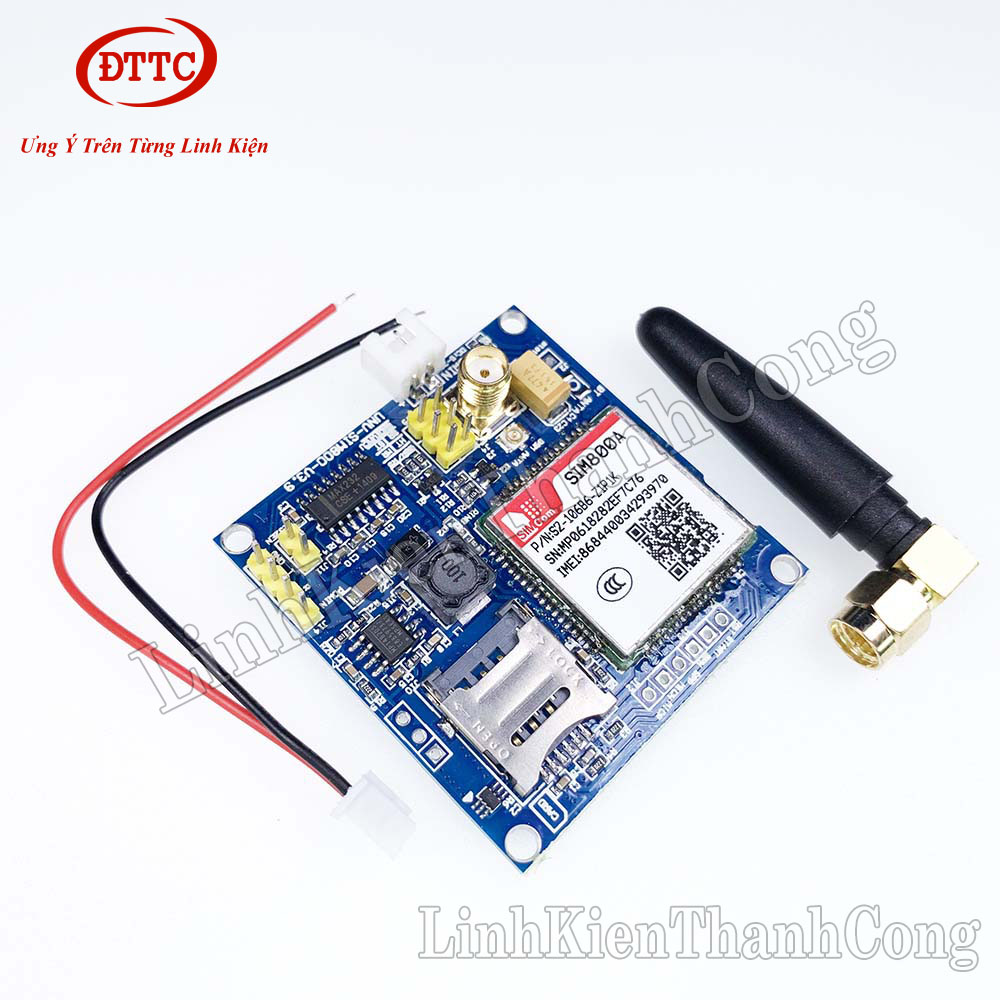

Module SIM800A GSM GPRS
TÍNH NĂNG SẢN PHẨM
- Module Sim 800C là một module GSM / GPRS với nhiều tần số để sử dụng.
- Board có kích thước nhỏ gọn, dễ dàng liên kết với các thiết bị ngoại vi một cách nhanh chóng.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT
- Sử dụng module GSM GPRS Sim800A
- Nguồn cấp đầu vào: 5 – 18VDC, lớn hơn 1A
- Mức tín hiệu giao tiếp: TTL (3.3-5VDC) hoặc RS232
- Tích hợp chuyển mức tín hiệu TTL Mosfet tốc độ cao
- Tích hợp IC chuyển mức tín hiệu RS232 MAX232
- Tích hợp nguồn xung với dòng cao cung cấp cho Sim800A
- Sử dụng khe Micro Sim
- Thiết kế mạch nhỏ gọn, bền bỉ, chống nhiễu

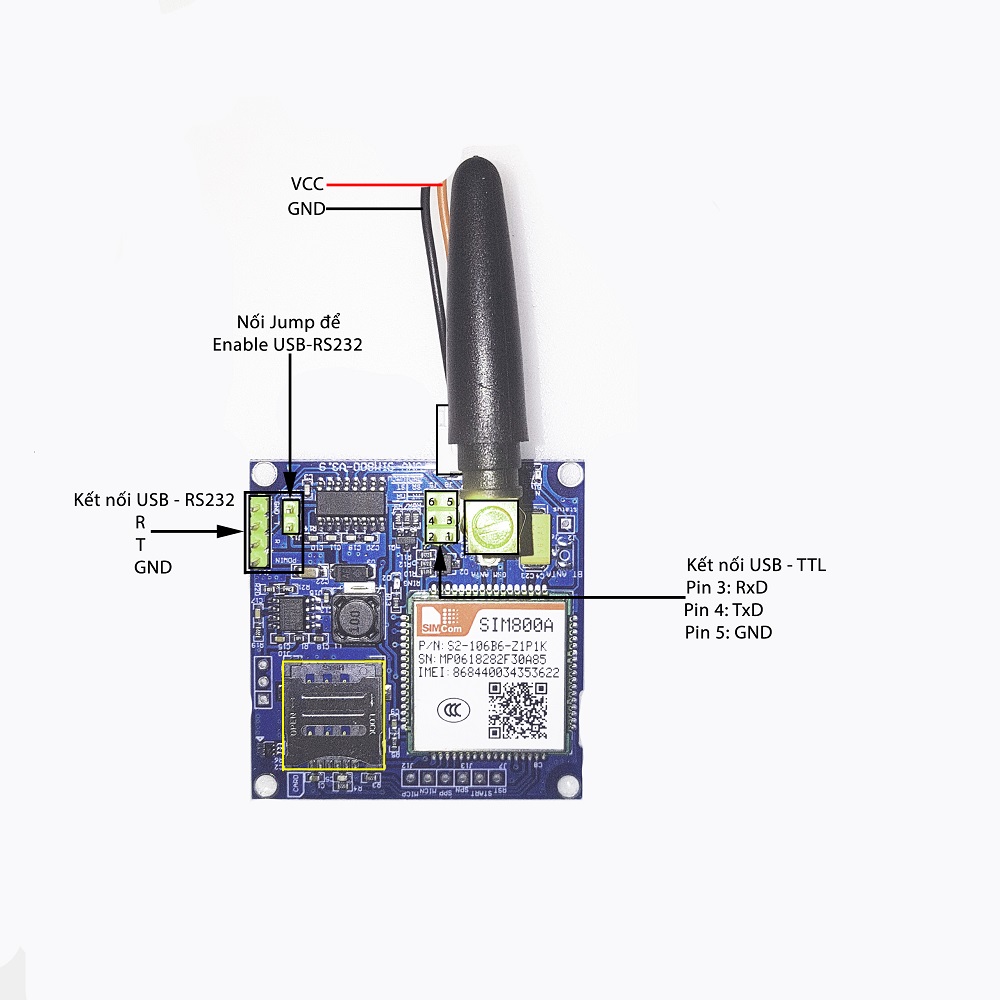

- Kết nối theo kiểu USB-TTL:
+ Pin3 là chân RxD kết nối với chân TxD của MCU/USB-TTL
+ Pin4 là chân TxD kết nối với chân RxD của MCU/USB-TTL
+ GND kết nối với chân GND của MCU/USB-TTL
+ Pin1 ban đầu JUMP với Pin3 khi mua về
+ Pin2 ban đầu JUMP với Pin4 khi mua về
+ Pin6 là chân cấp nguồn cho MCU, nhưng sử dụng nguồn ngoài nên không dùng chân này
- Kết nối theo kiểu USB-RS232:
+ JUMP 2 pin như mô tả trên hình để Enable
- Kết nối với USB-RS232 với module sim qua 3 chân R-T-GND như trên hình
- Một số lệnh thông dụng để cấu hình và test cho module sim
- Lệnh cấu hình
+ (1) Lệnh tắt chức năng ECHO cho AT command, cú pháp: ATE0
+ (2) Lệnh báo các số điện thoại khi gọi đến, cú pháp: AT+CLIP=1
+ (3) Lệnh lưu 2 cú pháp (1) và (2) trên: AT&W
+ (4) Lệnh cấu hình chức năng truyền nhận SMS dưới dạng TEXT: AT+CMGF=1
+ (5) Lệnh thông báo khi có SMS tới(không hiển thị nội dung tin nhắn): AT+CNMI=2,1. Lệnh AT+CNMI=2,2 lệnh hiển thị trực tiếp nội dung tin nhắn
+ (6) Lệnh lưu 2 cú pháp (4) và (5) trên: AT+CSAS
- Lệnh AT, cú pháp: AT. Kết quả trả về là OK
- Test cuộc gọi với xxx là số điện thoại muốn gọi
+ Cú pháp ATDxxx
- Test hủy cuộc gọi
+ Cú pháp: ATH
- Test gửi tin nhắn với xxx là số điện thoại cần gửi theo 3 bước:
+ (1) AT+CMGS=”xxx”
+ (2) Gửi chuối SMS cẩn gửi
+ (3) 1A(Gửi lệnh kết thúc)
- Test nhận tin nhắn
+ Cú pháp: AT+CMGR=1
HƯỚNG DẪN ĐẤU NỐI
- Kết nối nguồn vào mạch với điện áp DC dao động từ 5 ~ 18VDC
+ Cực dương kết nối với VCC
+ Cực âm kết nối với GND
- Kết nối đầu vào Module tại các vị trí chân tín hiệu trên mạch
HÌNH ẢNH SẢN PHẨM
