Module SIM800C
TÍNH NĂNG SẢN PHẨM
- Module Sim 800C là một module GSM / GPRS có bốn tần số : 850/900/1800 / 1900MHz
- Module có kích thước nhỏ gọn, dễ dàng liên kết với các thiết bị ngoại vi một cách nhanh chóng.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT
- Điện áp ngõ vào: 5 ~ 20VDC
- Tương thích với mức tín hiệu TTL và Serial Port
- Ngõ ra giao tiếp Audio
- Hỗ trợ TTS \ DTMF, you can text directly through the language broadcast and call to identify each other keys, to achieve and 10086 voice function
- Giao tiếp Bluetooth 3.0 protocol, hỗ trợ serial port SPP và audio services
- Cổng IPEX và SMA

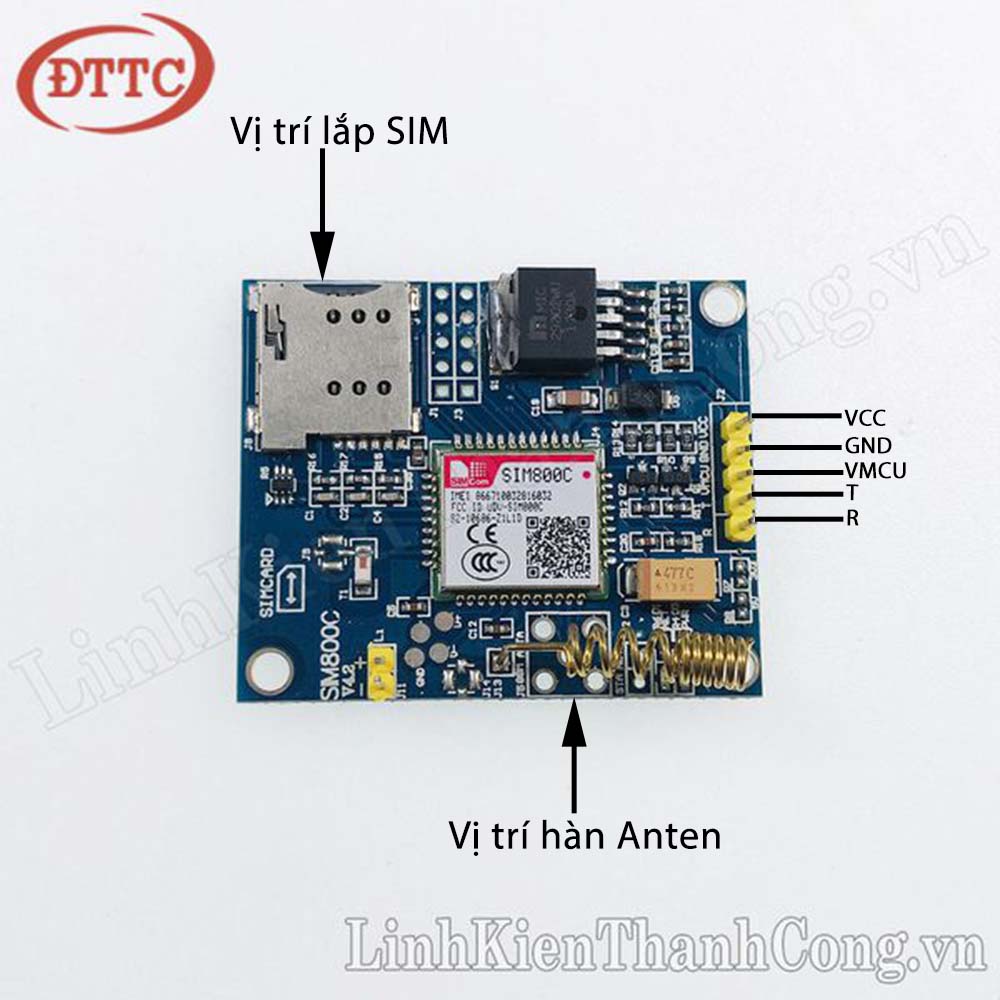

- Sơ đồ chân:
+ GND: Power ground
+ VCC_IN: Power supply pin, input DC5V-20V, for powering the board
+ RI: Kernel Ringing Tip pin
+ DTR: Data terminal preparation
+ TXD: module serial port to send pin, TTL level (can not be directly connected to RS232 level)
+ RXD: module serial port receive pin, TTL level (can not be directly connected to RS232 level)
+ U2_R: module serial port 2 receive pin
+ U2_T: module serial port 2 send pin
+ V_M: then the target controller board microcontroller voltage 5V / 3.3V (according to their own microcontroller is how many v kernel to distinguish), the pin is used to convert the GSM module board TXD and RXD for the corresponding TTL logic
+ ADC: ADC detection
+ SPP: core audio output pin
+ SPN: Core audio output pin
+ MC -: core audio input pin
+ MC +: core audio input pin
+ PWR: Pull this pin to enable the module to turn on or off
+ BAT: lithium battery input pin, 3.3 - 4.4VDC
HƯỚNG DẪN ĐẤU NỐI
- Kết nối nguồn vào mạch với điện áp DC dao động từ 5 ~ 20VDC
+ Cực dương kết nối với VCC
+ Cực âm kết nối với GND
- Kết nối đầu vào Module tại các vị trí chân tín hiệu trên mạch

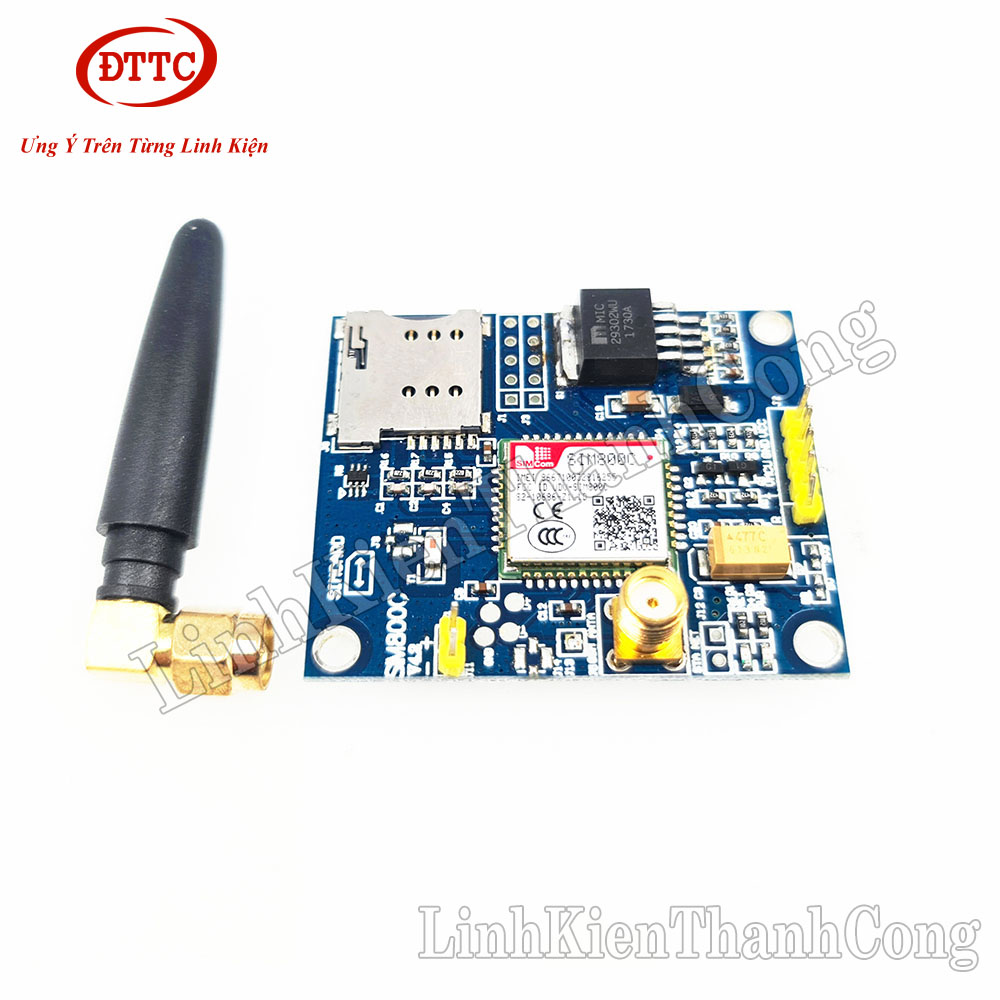

HÌNH ẢNH SẢN PHẨM
