Module SIM900A + Anten

Mã sản phẩm: TC001341
100.000 VNĐ
Số Lượng:


Thêm vào giỏ Mua ngay





Module SIM900A + Anten





TÍNH NĂNG SẢN PHẨM

- Module SIM900A kèm Anten là sản phẩm được thiết kế cho các ứng dụng cần độ bền và độ ổn định cao, mạch có kích thước nhỏ gọn và kèm theo đây đủ các chức năng như mạch chuyển mức tín hiệu logic sử dụng Mosfet, IC giao tiếp RS323  MAX232, tụ ổn định nguồn đầu vào, khe sim chuẩn và các đèn led báo hiệu. Ngoài ra sản phẩm còn đi kèm dây cáp nguồn và Anten GSM

- Sản phẩm có kích thước nhỏ, gọn gàng và dễ dàng sử dụng, với chi phí vừa phải, thiết kế mạch nhỏ gọn, bền bỉ, chống nhiễu.

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.

THÔNG SỐ KĨ THUẬT

- Sử dụng module GSM GPRS Sim900A.

- Nguồn cấp đầu vào: 4.5 - 5VDC, 1.5A.

- Mức tín hiệu giao tiếp: TTL (3.3 – ­5VDC).

- Tích hợp chuyển mức tín hiệu TTL Mosfet tốc độ cao.

- Tích hợp IC chuyển mức tín hiệu RS232 MAX232.

- Có tụ ổn định nguồn đầu vào.

- Khe sim kích thước chuẩn.

- Led hiển thị trạng thái.

- Sản phẩm có các chức năng cơ bản dựa trên lõi là chip SIMCOM SIM900A sau:

+ Module có băng tần kép

+ Điều khiện thông qua tập lệnh AT thông qua giao tiếp UART

+ Có 2 chế độ là chế độ SMS và PDU

+ Có led báo và tín hiệu ring

+ Tương thích với nhiều loại vi điều khiển như: ARDUINO, RASPBERRY PI, ARM, AVR, PIC, 8051, etc.

+ Có thể kết nối trực tiếp với máy tính thông qua thiết bị chuyển đổi USB sang COM

+ Một lựa chọn phù hợp cho các dự án GSM cho vi điều khiển (Tốt hơn SIM300A và các module GSM khác)

HƯỚNG DẪN ĐÁU NỐI

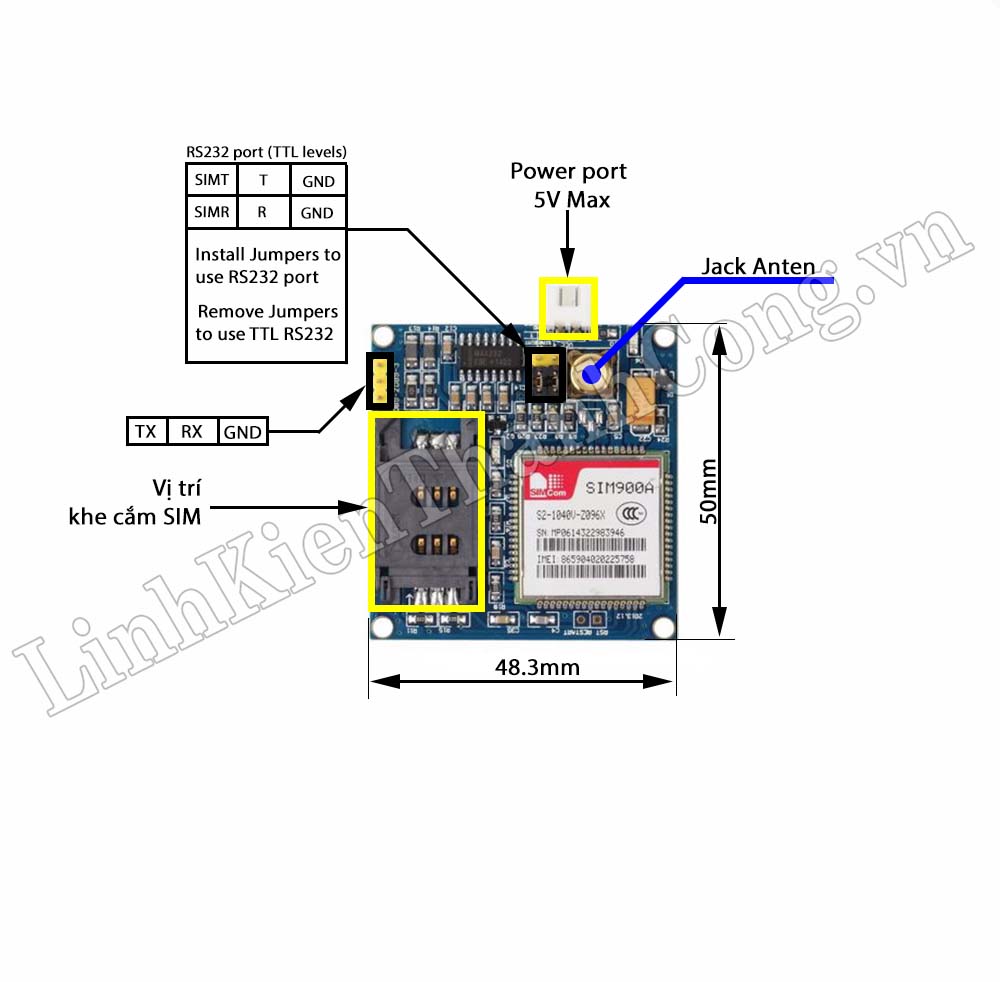

- Kết nối nguồn đầu vào cho Module Max 5VDC tại vị trí như hình bên dưới (Lưu ý cấp nguồn phải đảm bảo đủ dòng điện)

- Kết nối Jack Anten vào mạch để truyền dẫn tín hiệu

- Kết nối Sim tại vị trí khe Sim trên mạch

- Kết nối các chân tín hiệu trên mạch với chức năng các chân như hình bên dưới

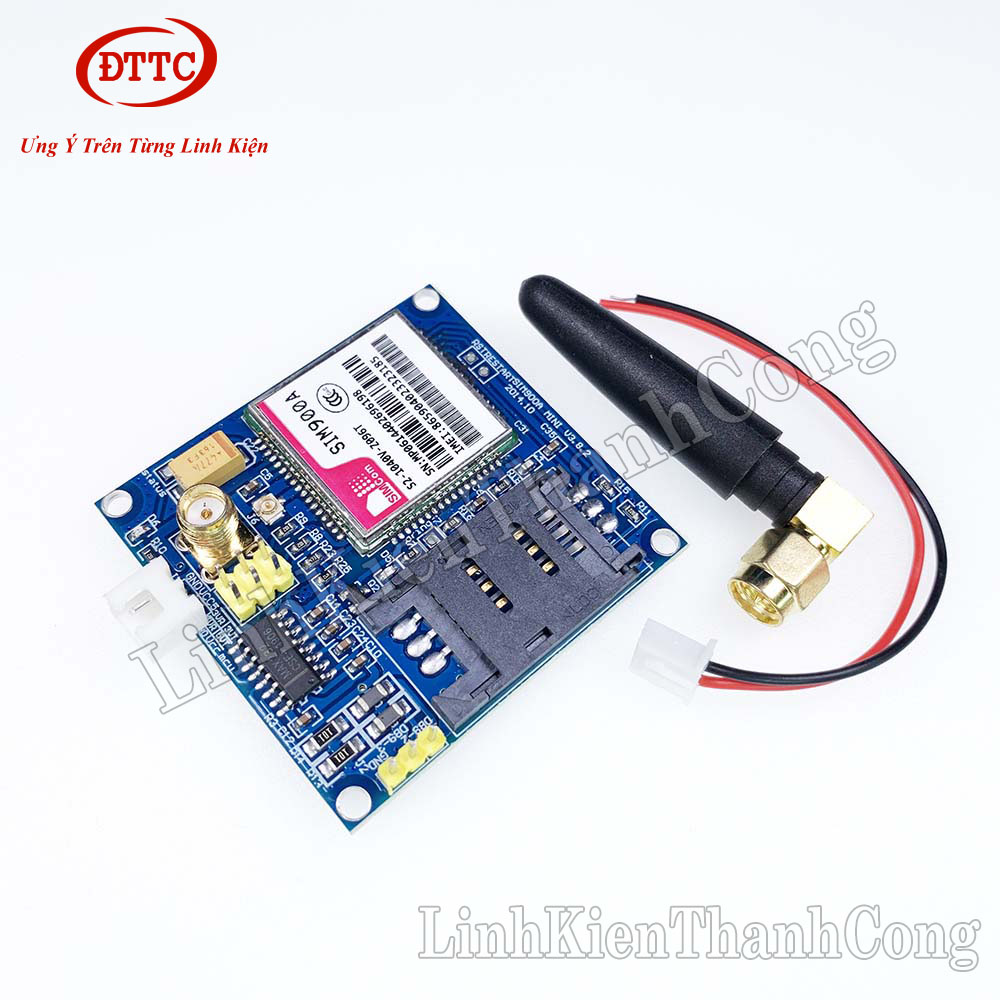

HÌNH ẢNH SẢN PHẨM
