Module Thu Phát RF 4 Kênh M4 315MHz
Mã sản phẩm: TC00093250.000 VNĐ
Số Lượng:
MODULE THU PHÁT RF 4 KÊNH M4 315MHz
TÍNH NĂNG SẢN PHẨM
- MODULE THU PHÁT RF 4 KÊNH M4 315MHz là sản phẩm chuyên sử dụng để điều khiển các sản phẩm như máy bơm, đèn điện, các thiết bị điện tử, thiết bị công suất lớn trong nhà máy,.. thông qua sóng RF rất tiện dụng.
- Sản phẩm có kích thước nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT
- Bộ sản phẩm gồm: Tay phát + Mạch thu
- IC mã hóa: PT2272
- Số kênh tín hiệu: 4 kênh
- Công suất truyền: 32mW
- Trở dao động: 4.7M
- Dòng tiêu thụ: 3 – 15mA
- Điện áp sử dụng: 5VDC
- Cự li phát: 30 -50m (không có vật cản)
- Kích thước: 52x27x10mm
- Thứ tự chân Phát – Thu
+ A – D0
+ B – D1
+ C – D2
+ D – D3
- Module Thu RF 315Mhz
- Điện áp sử dụng: 5V
- Dòng điện tiêu thụ <4.5mA khi ở trạng thái nghỉ
- IC giải mã PT2272-M4
- Trở dao động: 820K
- Tần số thu: 315 Mhz
- Độ nhạy: -105dB
- Anten dài: 23cm

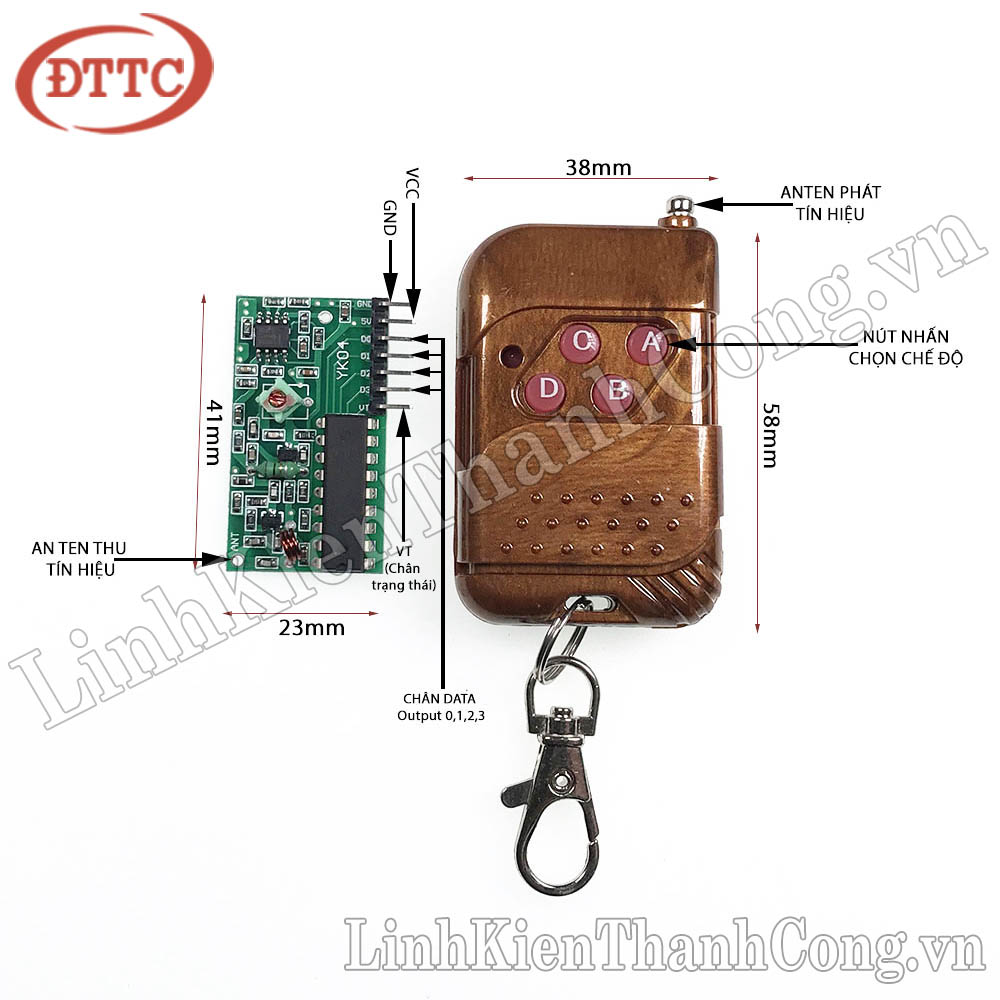

- Sơ đồ chân:
+ VT: Chân trạng thái, có tín hiệu sóng sẽ kích lên mức 1.
+ D3: Chân Data out 3
+ D2: Chân Data out 2
+ D1: Chân Data out 1
+ D0: Chân Data out 0
+ 5V: Chân cấp nguồn 5V
+ Chân Mass, cấp nguồn 0V
+ Ngoài ra còn có 1 lỗ ký hiệu ANT là chân nối anten ngoài
- Sự khác nhau giữa các mạch nhận PT2272:
+ PT2272-M4: Kích không nhớ trạng thái, trong thời điểm kích chỉ giữ 1 trạng thái của 4bit, không kích 4bit trở về 0.
+ PT2272-L4: Kích nhớ trạng thái, trong thời điểm kích chỉ nhớ 1 trạng thái của 4 bit, không kích 4bit vẫn giữ trạng thái cũ, kích tiếp theo sẽ lưu trạng thái của 4 bit mới.
+ PT2272-T4: Kích nhớ trạng thái, 4bit hoạt động độc lập, trong thời điểm kích nhớ trạng thái của từng bit, không kích vẫn giữ trạng thái, kích tiếp theo sẽ chỉ thay đổi trạng thái của bit bị tác động.
- Lưu ý:
+ Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acquy, nguồn Pin, không nên sử dụng nguồn xung (nguồn tổ ong) gây nhiễu cho thiết bị
+ Module RF là loại thiết bị rất dễ bị nhiễu tín hiệu nên cần kết nối dây tín hiệu và nguồn thật chắc chắn, tốt nhất nên hàn chân để kết nối với VĐK
HƯỚNG DẪN SỬ DỤNG
Bước 1:
– Tháo tay phát ra, bên trong tay phát có cấu hình mã hóa 8 bít.
Bước 2:
- Hàn cho bên phát và bên thu sao cho tương tích giống nhau.
Bước 3:
- Cấp nguồn đầu vào 5VDC vào 2 vị trí của bộ thu
+ Cực dương cấp vào vị trí VCC
+ Cực âm cấp vào vị trí GND
- Chú ý:
+ Mạch có cách sử dụng đơn giản, chỉ cần cấp nguồn, set địa chỉ mã 8 bit bên phát PT2272 trùng với mạch thu PT2272 và cấp tín hiệu là có thể sử dụng truyền dữ liệu hoặc kích tín hiệu từ xa.
+ Đây là bộ module RF 315Mhz có IC mã hóa cứng, nó cung cấp cho chúng ta 8 bit để mã hóa bằng cách hàn các chân IC lên 1 hoặc về 0. Muốn mở rộng mã hóa để tăng tính bảo mật bạn phải cần VĐK ở bên thu để xử lý tín hiệu.
+ Bạn có thể thả tự do mã 8 bit cả 2 mạch (ko cần hàn) nhưng để tránh ảnh hưởng nhiễm từ từ các nguồn phát khác bạn nên mã hóa.

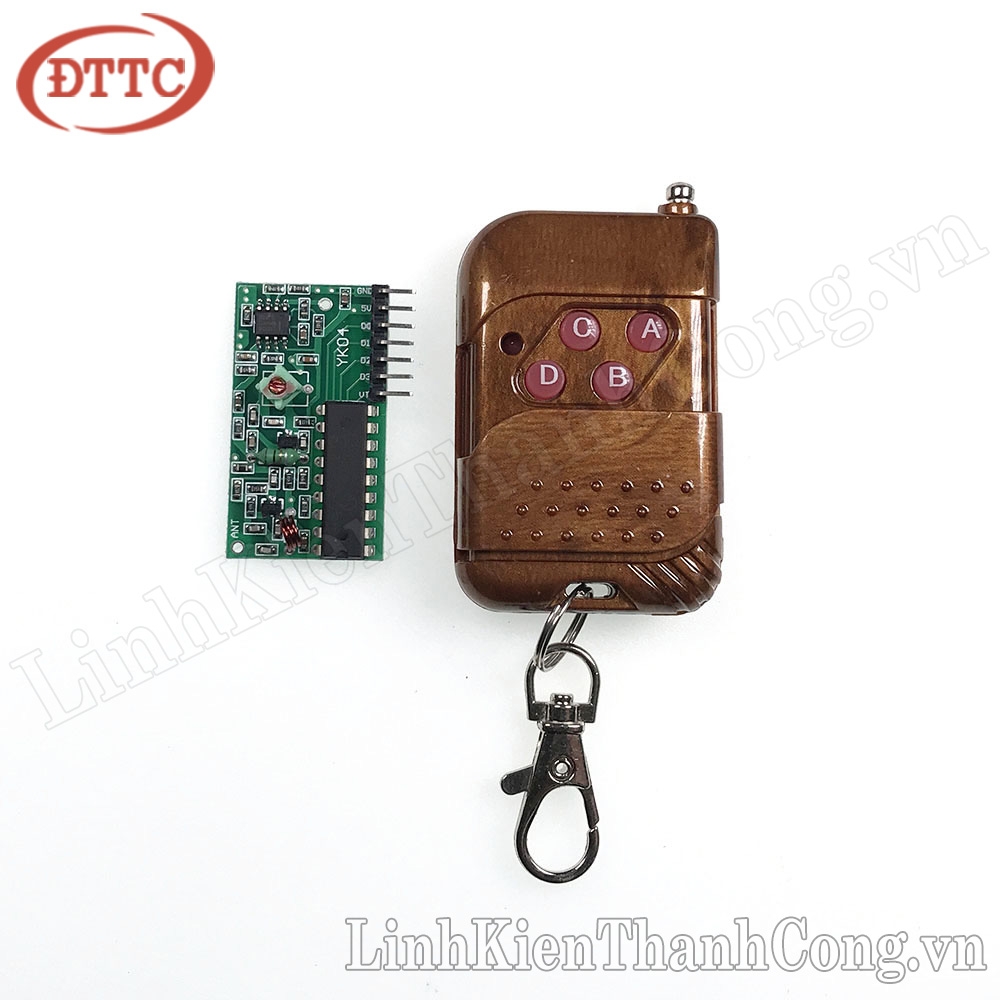

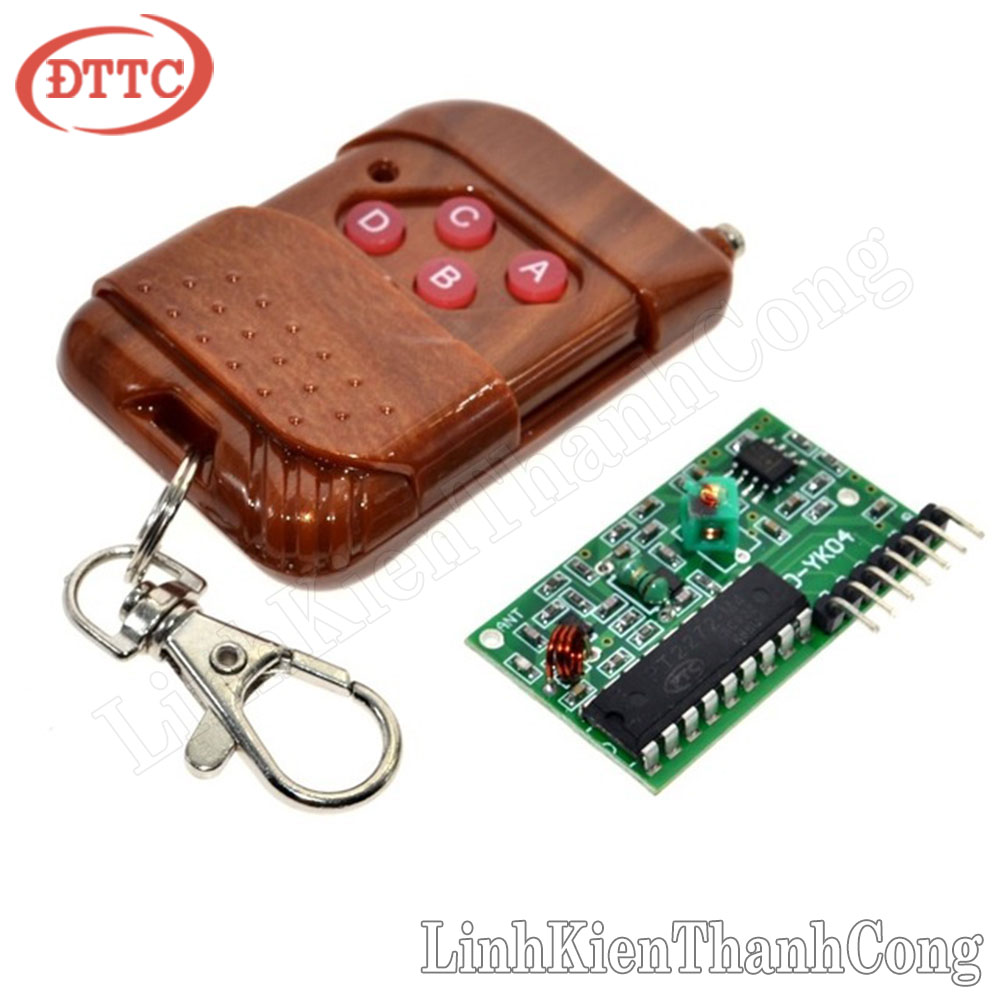

HÌNH ẢNH SẢN PHẨM
