Nguồn 5 Dây DM0465R/DM0565R
TÍNH NĂNG SẢN PHẨM
- Sản phẩm chuyên ứng dụng thay thế phần nguồn dao động của các màn hình LCD 15-24 inch bị chết nguồn, các bộ nguồn xung công suất nhỏ hơn 75W bị hỏng hóc mà không có khả năng sửa chữa
- Sản phẩm có kích thước nhỏ gọn và rất chắc chắn, các linh kiện bố trí rất gọn gàng và hợp lí tạo nên một sản phẩm chất lượng khi tới tay người dùng.
- Phù hợp với rất nhiều nhu cầu như học tập, nghiên cứu, DIY những bộ nguồn thí nghiệm, nguồn cho thiết bị dân dụng...
- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.
THÔNG SỐ KĨ THUẬT
- Các chân của mạch nguồn đa năng 5 dây gồm:
+ Dây Vàng: Nối vào Chân D của mosfet của bộ nguồn gốc
+ Dây màu hồng hoặc đen : kết nối vào GND, cực âm của tụ lọc nguồn 300V
+ Dây đỏ: VCC, cung cấp nguồn cho module 5 dây lấy sau tụ lọc hồi tiếp nguồn vầ sao cho có điện áp 12-18V.
+ Dây trắng: FB, chân phản hồi về.
+ Dây xanh lá cây: nối vào nguồn +300VDC hoặc cực dương của tụ lọc nguồn chính
- Bạn có thể sử dụng mạch thay thế cho các loại nguồn xung xử dụng các loại IC nguồn sau
+ 203D6, 230D6, NCP1203, D60R2G, 203X6
+ LD7552BPS, LD7552BN, LD7575PS, LD7576GS, LD7522, LD7523
+ OB2268, OB2269
+ 3842, 3843, 3844, 3845
+ EA1530, EA1532, TEA1507, TEA1522
+ DAP8A, DAP08
+ 1200AP40, 1200AP60, 1200AP100, 1203P60, 1203P100
+ FAN7601, FAN7530, FA5511, FAN6961, FA5500
+ L6562D, DM0365R, 5H0165R, DM0365R, 0665, 0265
+ NCP1271, NCP1270, NCP1653
+ 2AS01, 2BS01, FSQ100
+ SG6961, SG6841, SG6842, SG5841
HƯỚNG DẪN ĐẤU NỐI
- Kết nối các dây với đúng các chức năng của chúng trên mạch

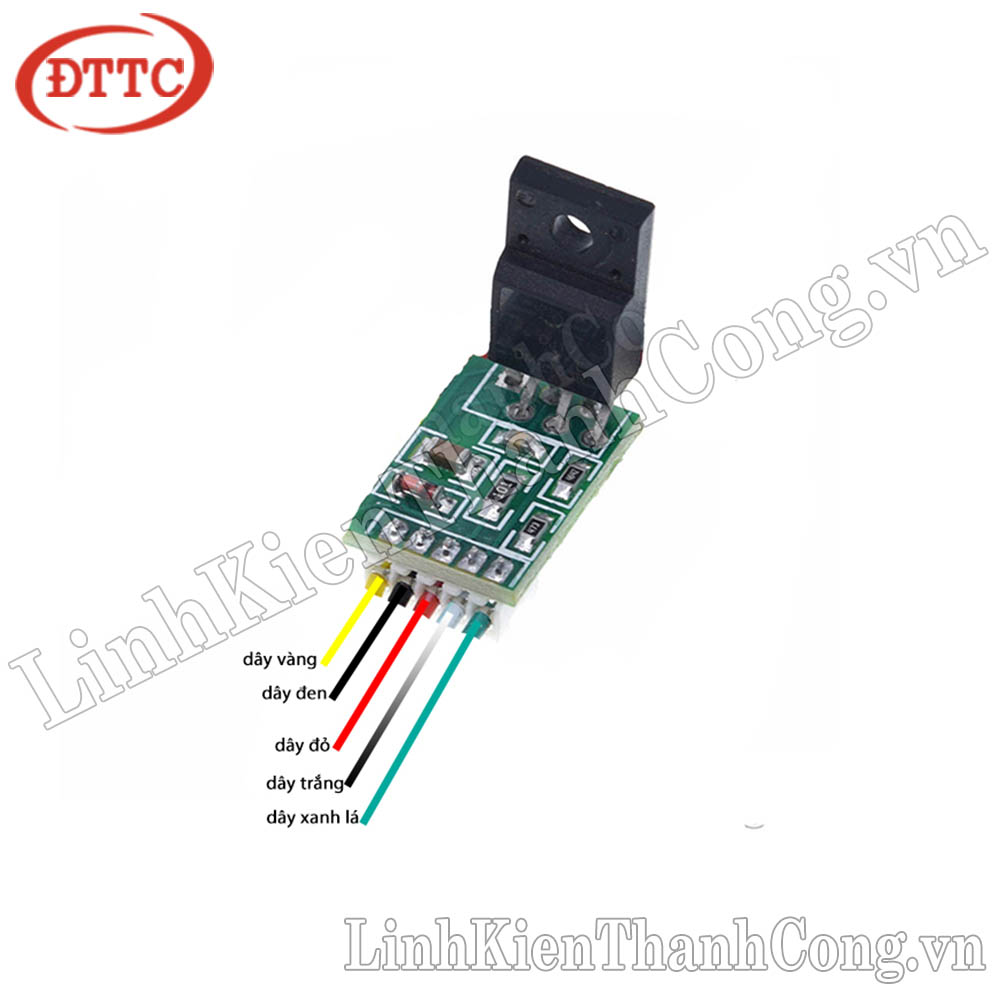

- Các chân của mạch nguồn đa năng 5 dây gồm:
+ Dây Vàng: Nối vào Chân D của mosfet của bộ nguồn gốc
+ Dây màu hồng hoặc đen : kết nối vào GND, cực âm của tụ lọc nguồn 300V
+ Dây đỏ: VCC, cung cấp nguồn cho module 5 dây lấy sau tụ lọc hồi tiếp nguồn vầ sao cho có điện áp 12-18V.
+ Dây trắng: FB, chân phản hồi về.
+ Dây xanh lá cây: nối vào nguồn +300VDC hoặc cực dương của tụ lọc nguồn chính

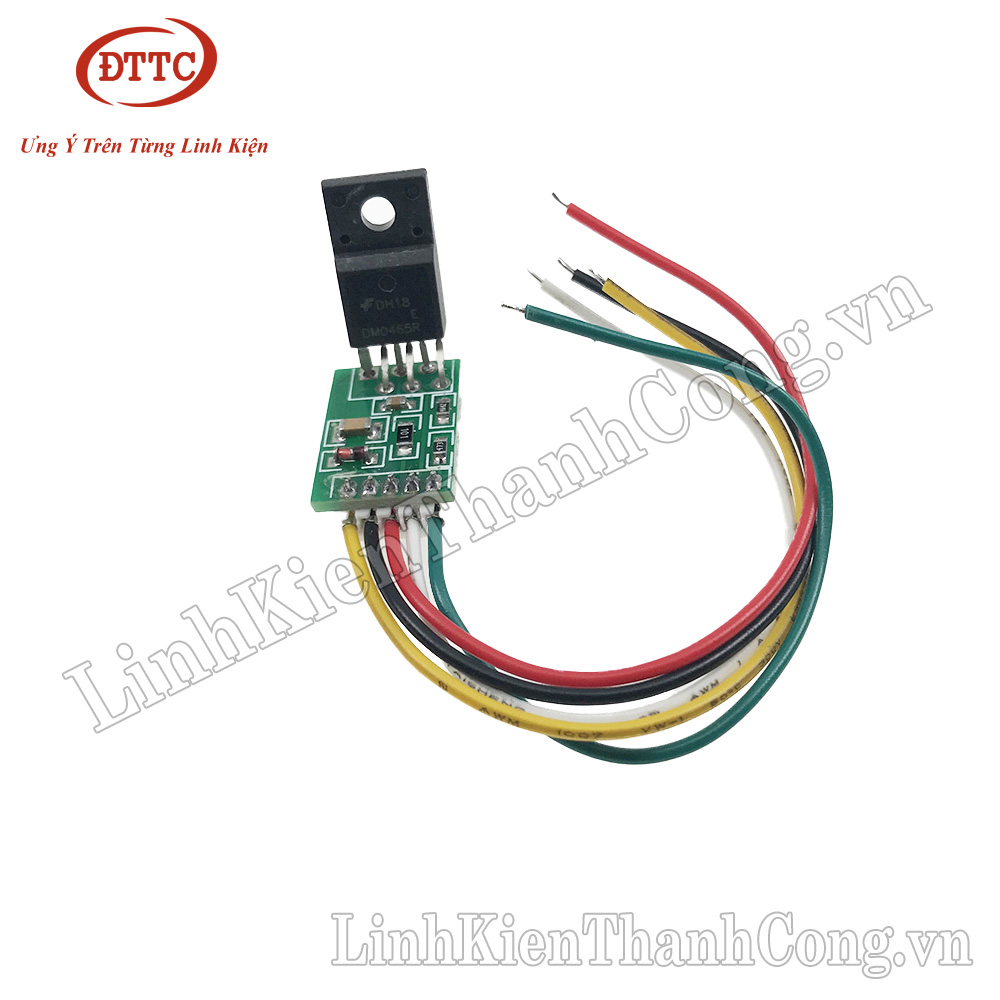

HÌNH ẢNH SẢN PHẨM
