BIẾN ÁP XUNG
- Biến Áp Máy Hàn EER43x15 22:3
Biến Áp Máy Hàn EER43x15 22:3
TÍNH NĂNG SẢN PHẨM
- Biến Áp Máy Hàn EER43x15 (Tỉ số 38:4) là loại biến áp xung công suất cao (High-Frequency Transformer), được thiết kế dành riêng cho máy hàn điện tử, nguồn inverter công suất vừa đến lớn, và các bộ nguồn xung hiệu suất cao (SMPS), sản phẩm sử dụng lõi ferrite chuẩn EER43x15, có đặc tính tổn hao thấp, hiệu suất truyền năng lượng cao, và khả năng chịu tần số đến 100kHz, giúp tối ưu hiệu quả hoạt động cho toàn bộ hệ thống nguồn.
- Với tỉ số vòng dây 22:3, biến áp cung cấp điện áp đầu ra thấp hơn nhưng dòng mạnh hơn so với loại 22:4 ,rất phù hợp cho mạch máy hàn yêu cầu dòng cao, hồ quang mạnh và ổn định.
- Các ưu điểm nổi bật như: tối ưu cho dòng cao làm giảm tổn hao lõi và đồng, lõi ferrite chất lượng cao giúp giảm nhiễu tín hiệu, tản nhiệt tốt nhờ dây đồng chịu nhiệt và lớp cách điện bền bỉ, ổn định trong môi trường làm việc khắc nghiệt cũng như đáp ứng tần số hoạt động rộng, tối ưu công suất hàn mạch
- Tuỳ theo nhu cầu sử dụng mà chúng ta sẽ chọn cho mình các sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT
- Loại lõi từ: EER43x15 Ferrite Core
- Tỉ số vòng dây: 22:3
- Điện áp làm việc: 24V - 80V đầu vào (tùy theo thiết kế mạch)
- Công suất định mức: 700W - 1400W
- Tần số hoạt động: 20kHz - 100kHz
- Vật liệu dây quấn: Dây đồng tráng men chịu nhiệt cao (≥180°C)
- Kích thước lõi: 43 x 15mm (chuẩn EER43x15)
- Trọng lượng: 200-250g

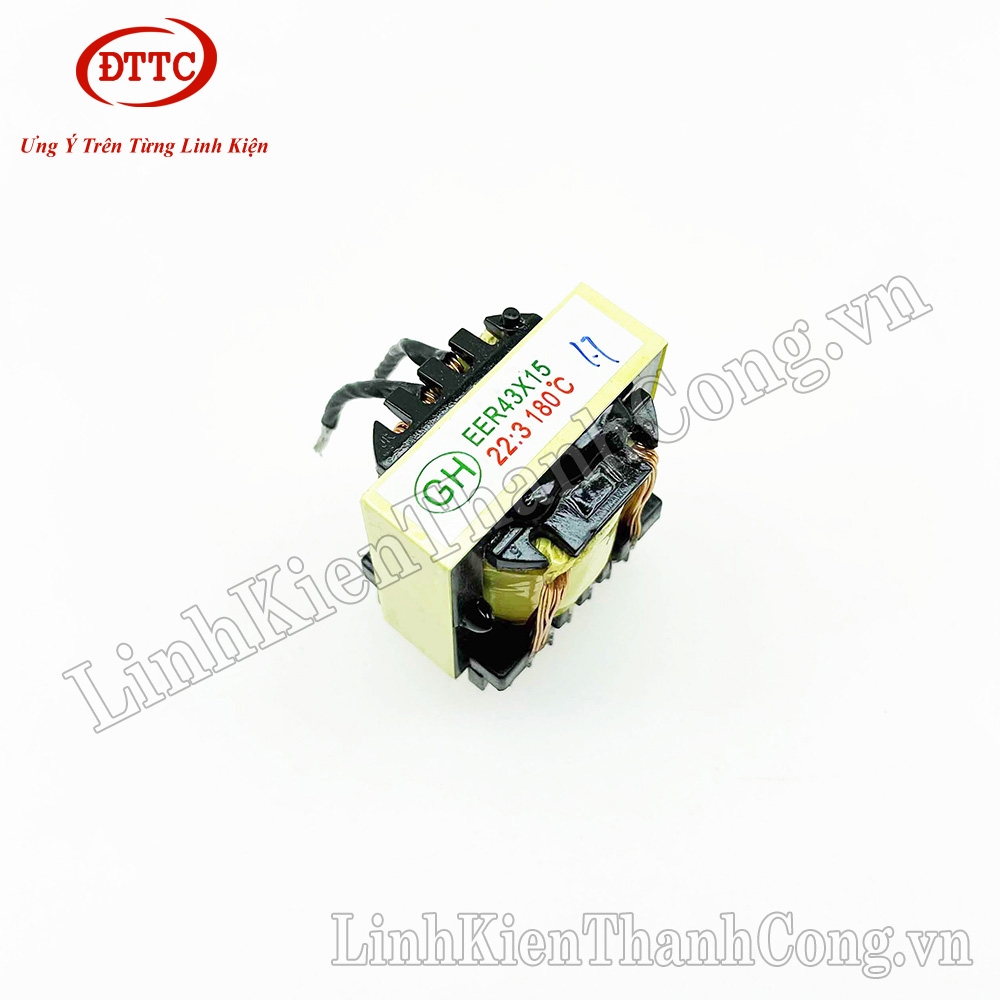

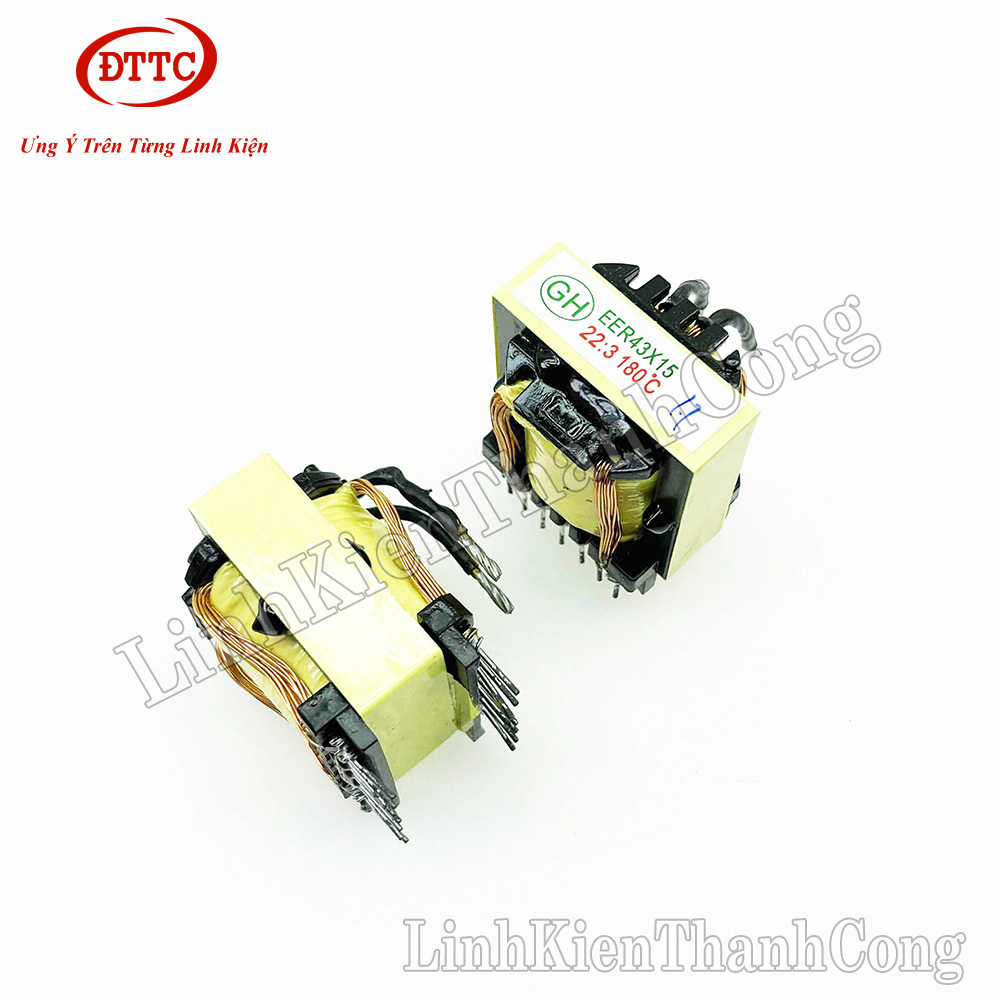

HÌNH ẢNH SẢN PHẨM
