Mạch Bảo Vệ Pin 18650 3.7V BMS 3S 100A HX-3S-F100A Hệ 3 Cell Nối Tiếp
Mã sản phẩm: TC001006100.000 VNĐ
Số Lượng:
Mạch Bảo Vệ Pin 18650 3.7V BMS 3S 100A- Hệ 3 Cell Nối Tiếp
TÍNH NĂNG SẢN PHẨM
- Mạch Bảo Vệ Pin 18650 BMS 3S 100A- Hệ 3 Cell Nối Tiếp là sản phẩm thường dùng để làm mạch bảo vệ khi lắp ráp sử dụng pin cho các sản phẩm như xe đạp điện, xe máy điện,...hay cho các đòng máy khoan cần dòng sử dụng cao.
- Mạch có kích thước nhỏ gọn, khối lượng nhẹ nên rất thuận tiện khi sử dụng.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình các sản phẩm sao cho phù hợp nhất
THÔNG SỐ KĨ THUẬT
- Điện thế xả cạn của mạch: 9.6V
- Điện thế sạc đầy của mạch: 12.6V
- Dòng xả liên tục (hoạt động): 100A
- Nội trở: <= 300mΩ
- Chức năng: Sạc cân bằng và bảo vệ cell Li-ion, bảo vệ chống ngắn mạch
- Khối lượng: 55g
- Kích thước: 70x60x8.5mm
- Sạc xả riêng 2 cổng khác nhau
HƯỚNG DẪN KẾT NỐI
Bước 1:
- Kết nối 4 cell pin nối tiếp như ảnh bên dưới (Các cực âm/dương pin nối đúng như bên dưới)
Bước 2:
- Kết nối bộ sạc như hình bên dưới để sạc xả pin trong quá trình sử dụng.
Khuyến nghị:
- Nếu đóng 3 cell nối tiếp thì nên chọn cell có dòng xả từ 15C - 20C
- Nếu đóng 3 cặp cell nối tiếp (6 cell) thì nên chọn cell có dòng xả từ 10C - 15C
- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế
- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch
- Hàn theo thứ tự từ B- (0V) B1(3.7V) B2 (7.4V) và B+ (11.1V)
- Hai chân P- và P+ trên mạch là hai ngỏ ra Tải (và cũng là hai ngõ Sạc vào)

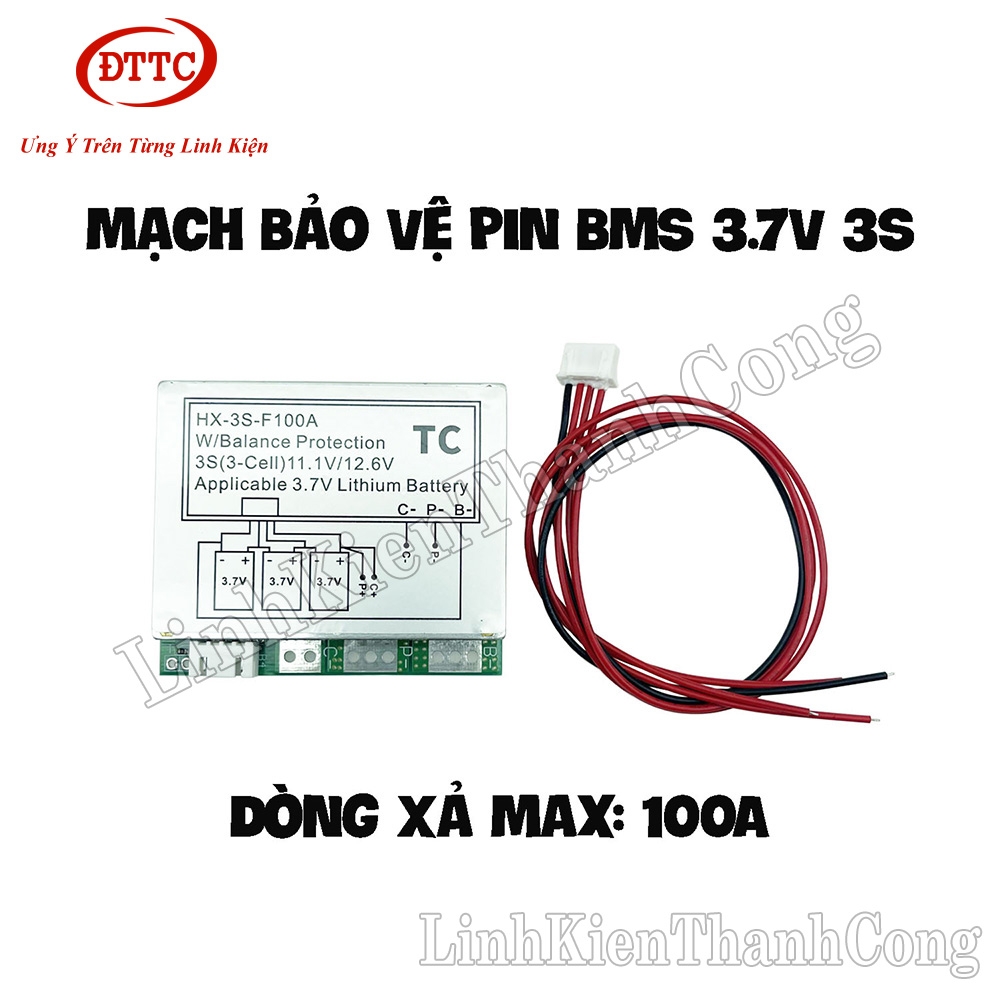

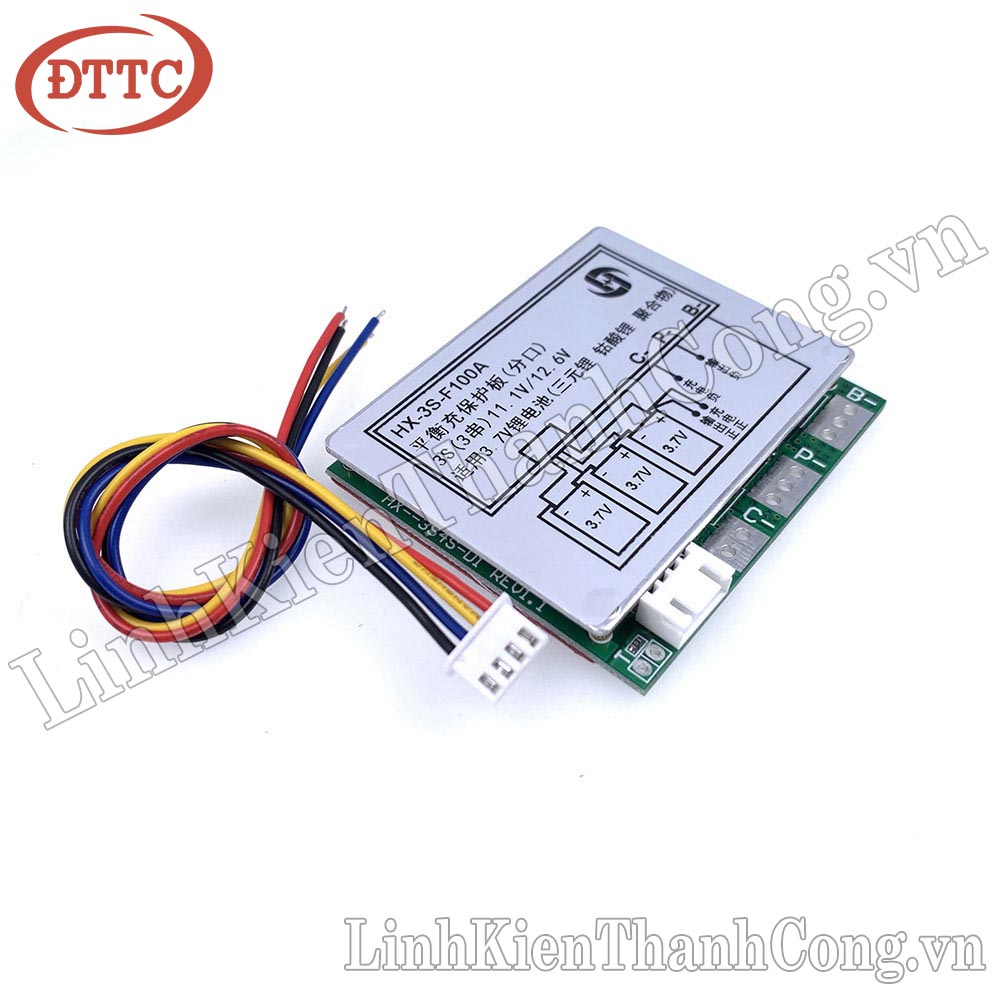

HÌNH ẢNH SẢN PHẨM
