Mạch Bảo Vệ Pin 18650 BMS 3.7V 4S 16.8V 40A - Hệ 4 Cell Nối Tiếp

Mạch Bảo Vệ Pin 18650 BMS 4S 16.8V 40A - Hệ 4 Cell Nối Tiếp

TÍNH NĂNG SẢN PHẨM

- Mạch Bảo Vệ Pin 18650 BMS 4S 16.8V 40A - Hệ 4 Cell Nối Tiếp là sản phẩm thường dùng để làm mạch bảo vệ khi lắp ráp sử dụng pin cho các sản phẩm như xe đạp điện, xe máy điện,...hay cho các đòng máy khoan cần dòng sử dụng cao.

- Mạch có kích thước nhỏ gọn, khối lượng nhẹ nên rất thuận tiện khi sử dụng.

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình các sản phẩm sao cho phù hợp nhất

THÔNG SỐ KĨ THUẬT

- Sử dụng sạc: 16.8V (4.2V x 4cell)

- Điện thế xả cạn của mạch: 14.4V

- Điện thế sạc đầy cảu mạch: 16.8V

- Dòng xả liên tục (hoạt động): 40A

- Dòng xả quá tải (tức thời): 90A

- Sạc xả chung 1 cổng

- Có chế độ cân bằng Cell pin

- Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan, máy bắt vít, máy cưa,… có mức điện thế từ 14.4V – 14.8v

- Số cell sử dụng: 4 cell Li-ion hoặc 4 cặp (8 cell) cell Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (12, 16 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn

HƯỚNG DẪN KẾT NỐI

 Bước 1:

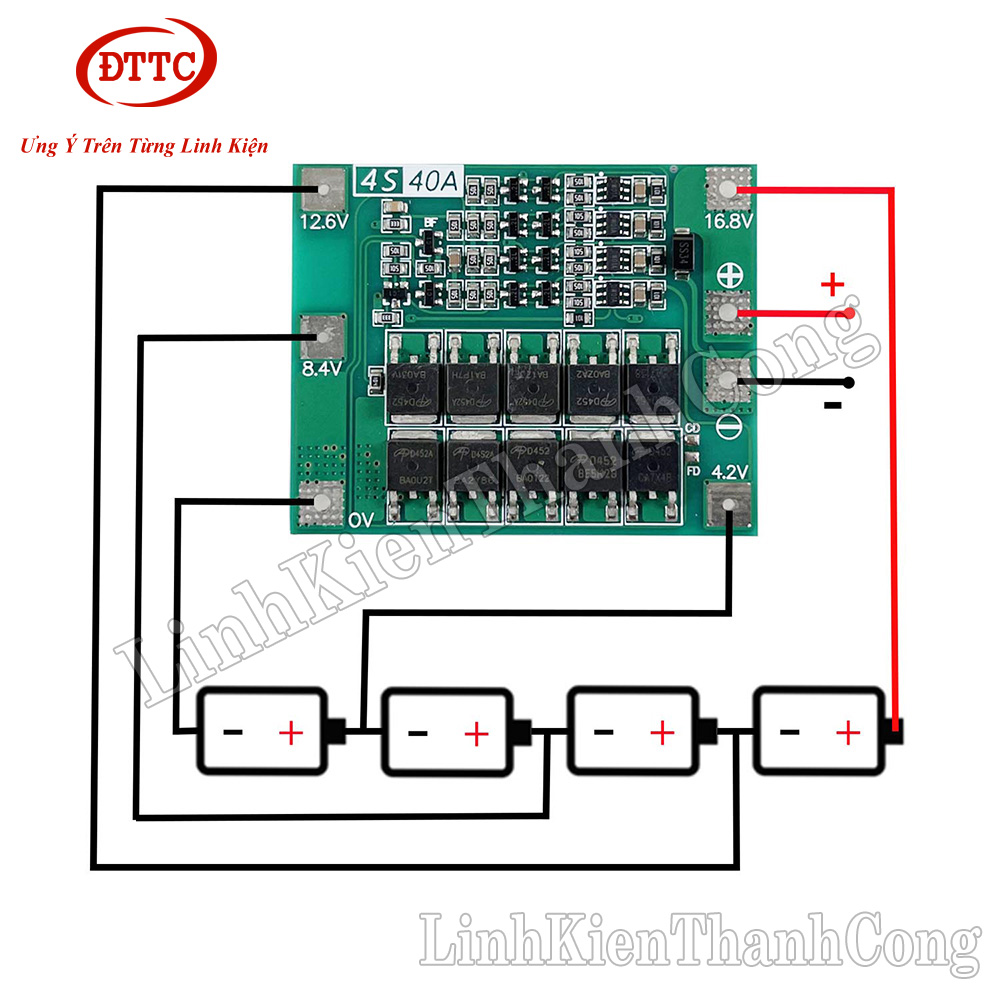

- Kết nối 4 cell pin nối tiếp như ảnh bên dưới (Các cực âm/dương pin nối đúng như bên dưới)

Bước 2:

- Kết nối bộ sạc như hình bên dưới để sạc xả pin trong quá trình sử dụng.

Khuyến nghị:

- Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.

- Nếu đóng 4S-1P (4 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C – 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).

- Nếu đóng 4S-2P (4 cặp cell nối tiếp) thì nên chọn cell có dòng xả từ 10C – 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).

- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C – 10C thay thế.

- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.

- Hàn theo thứ tự từ B- (0V), 4.2V, 8.4V, 12.6V và B+ (16.8V).

- Các chân – và + là 2 đường ra tải và cũng là 2 đường sạc vào. Không sử dụng đồng thời ngõ này cùng lúc 2 chức năng. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.

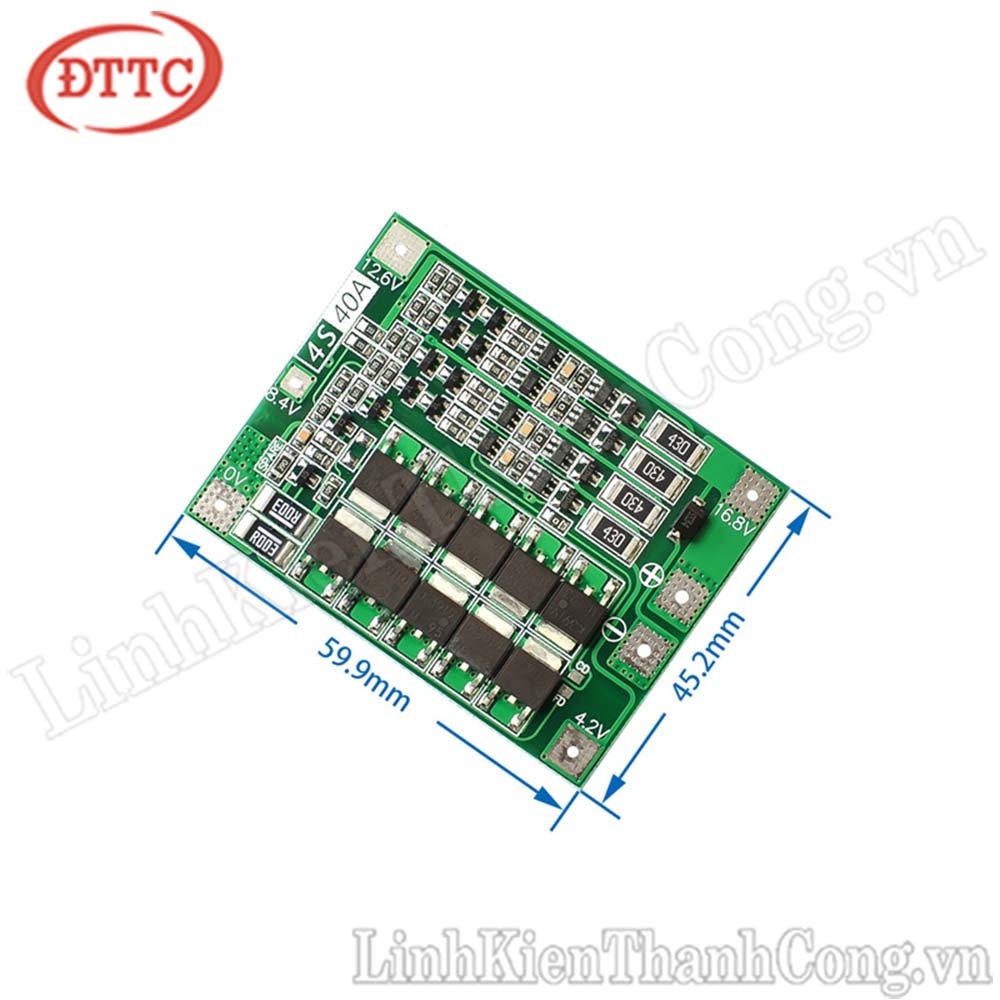

HÌNH ẢNH SẢN PHẨM
