Mạch Điểu Khiển Sạc Acquy Tự Ngắt 12V-24V (XH-M603) Có LED Hiển Thị
Mã sản phẩm: TC000737100.000 VNĐ
Số Lượng:
Mạch Điểu Khiển Sạc Acquy Tự Ngắt 12V-24V (XH-M603) Có LED Hiển Thị
TÍNH NĂNG SẢN PHẨM
- Mạch XH-M603 được sử dụng để quản lý tự động việc đóng ngắt điện sạc cho Acquy. Mạch được tích hợp chip điều khiển điện áp sạc cho Ắc Quy với 2 nút nhấn điều chỉnh điện áp sạc và điện áp ngắt.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình các sản phẩm sao cho phù hợp nhất
THÔNG SỐ KĨ THUẬT
- Mã sản phẩm: XH-M603
- Điện Áp Nuôi Mạch: 10 ~ 30VDC (Nên sử dụng điện áp không quá 28VDC )
- Sử dụng nguồn của bình Acquy nuôi cho mạch
- Màn hình hiển thị điện áp Acquy: LED 0.36 inch
- Sai số hiển thị điện áp không quá ngưỡng 0.1V
- Led báo trạng thái ON/OFF relay (ánh sáng đỏ)
- Chất liệu mạch: FR4 chất lượng cao
- Kích thước: 82x58x18mm
HƯỚNG DẪN SỬ DỤNG

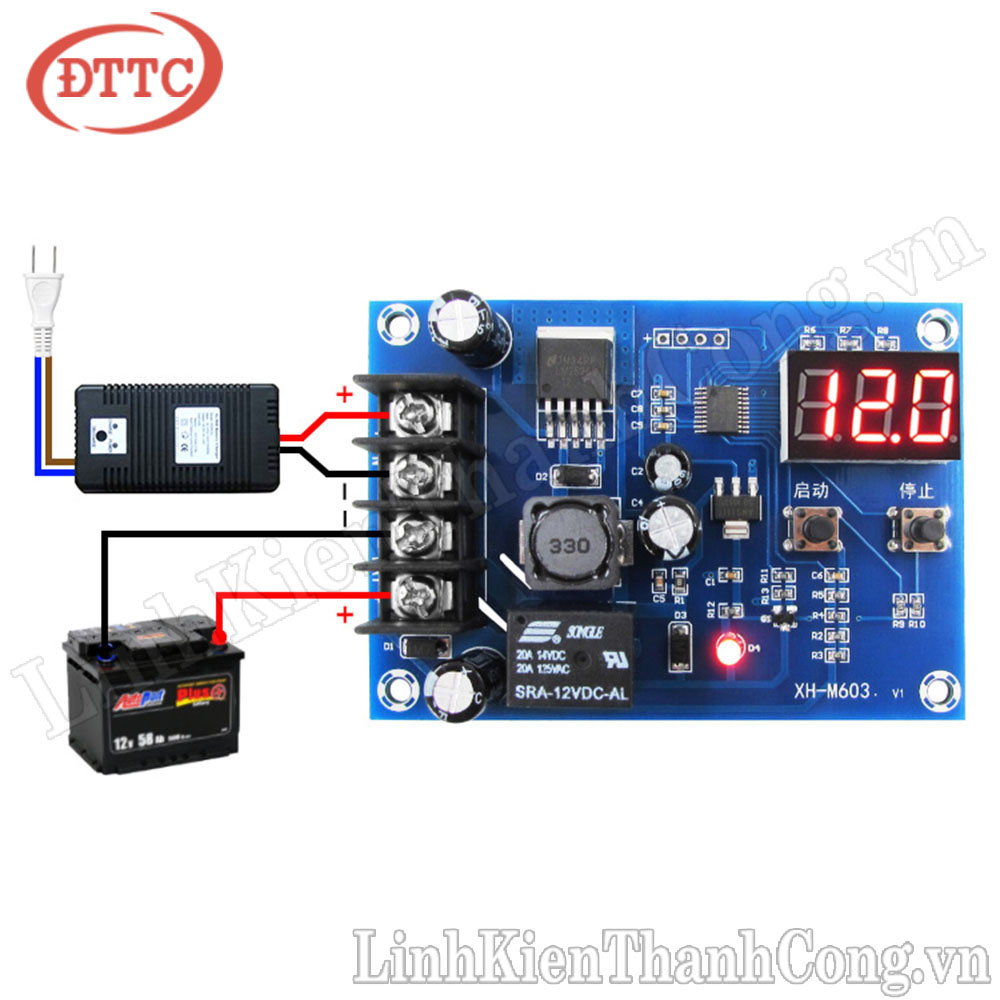

Bước 1: Kết nối bộ bảo vệ sạc theo như hình
Bước 2: Nhấn giữ nút UP khoảng 3S đến khi LED hiển thị Votl nhấp nháy thì nhấn điều chỉnh điện áp giới hạn dưới của bình bằng phím UP hoặc Down tới điện áp theo mong muốn
Bước 3: Nhấn giữ nút Down đến khi đèn nhấp nháy thì nhả tay và điều chỉnh điện áp giới hạn trên của bình bằng cách nhấn giữ nút UP hoặc Down đến khi đèn led báo đúng điện áp đầy của bình thì nhả tay và chờ khoảng 5s
Bước 4: Reset sản phẩm về mức ban đầu bằng cách nhấn và giữ đồng thời 2 nút nhấn UP và DOWN khoảng 3S thì sản phẩm trở về trạng thái thiết lập ban đầu

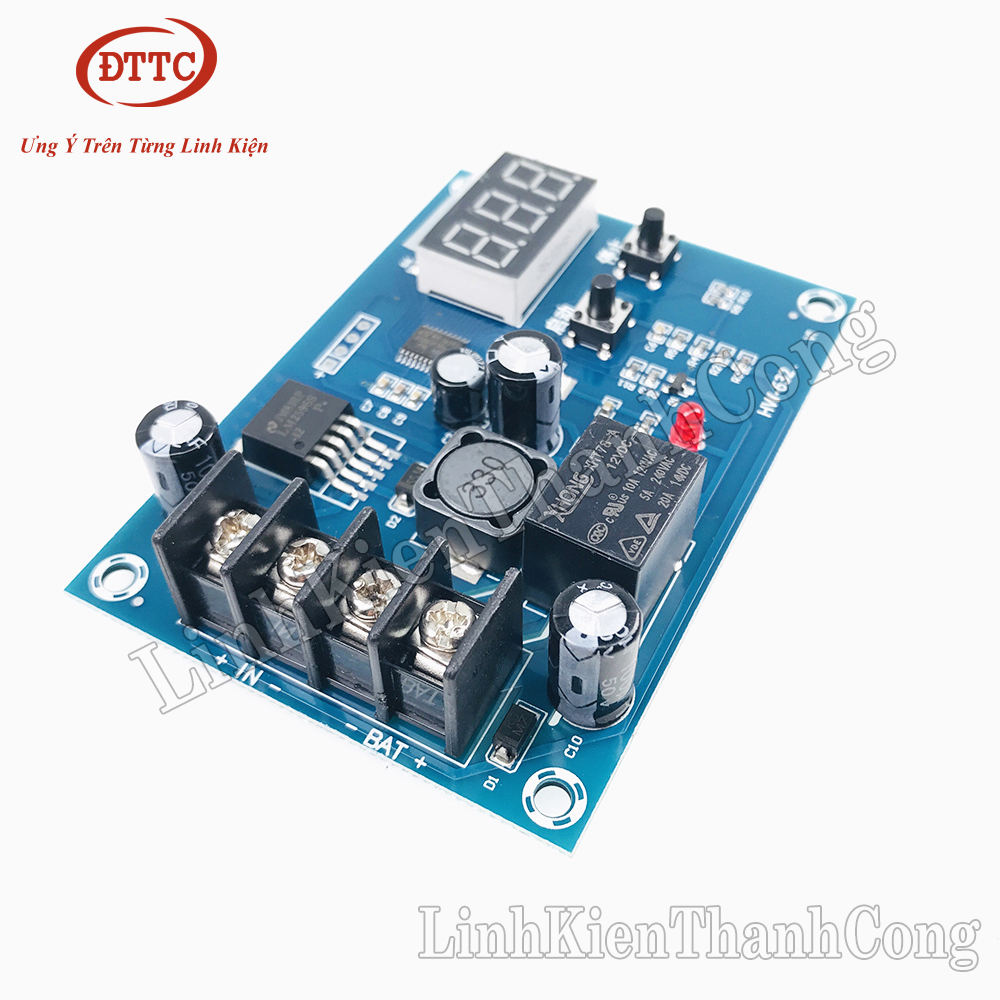

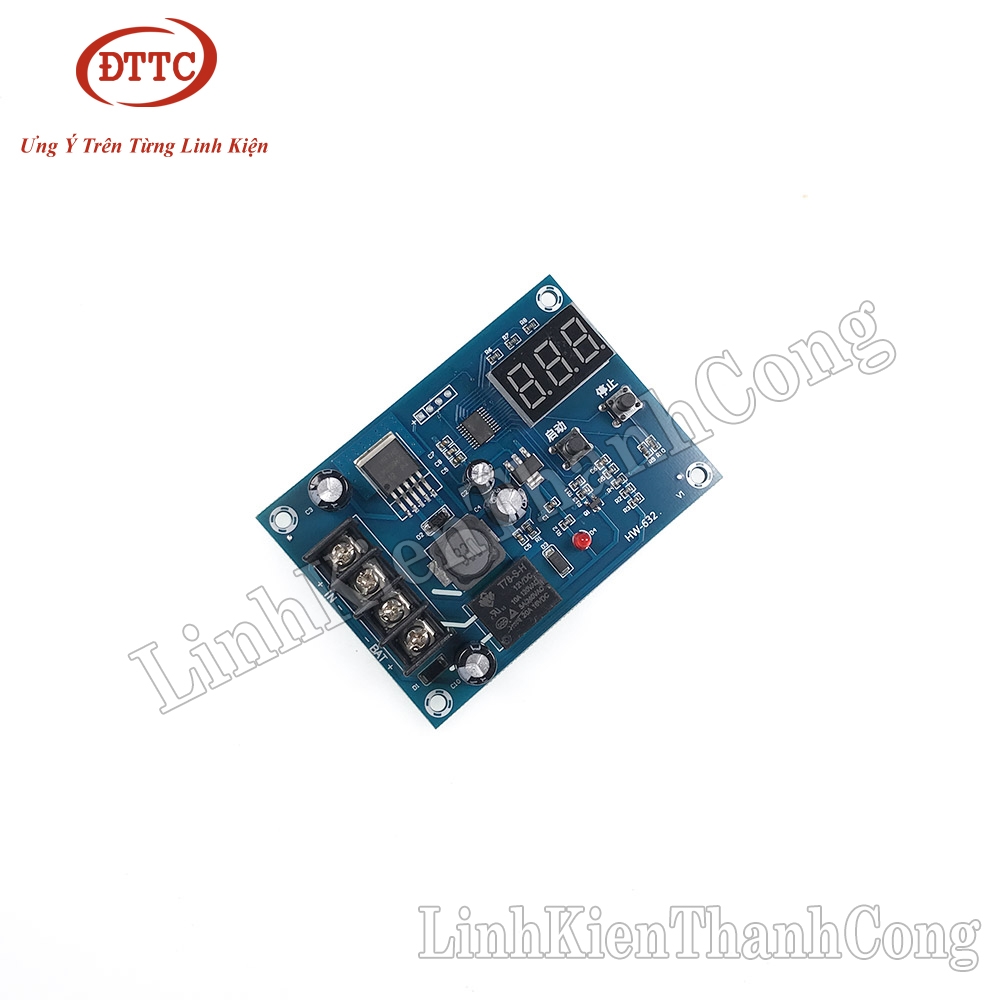

HÌNH ẢNH SẢN PHẨM
