Mạch Điều Khiển Sạc Ắc Quy Tự Ngắt 6V-60V XH-M604
Mã sản phẩm: TC002096110.000 VNĐ
Số Lượng:
Mạch Điều Khiển Sạc Ắc Quy Tự Ngắt 6V-60V XH-M604
TÍNH NĂNG SẢN PHẨM
- Mạch XH-M604 được sử dụng để quản lý tự động việc đóng ngắt điện sạc cho Acquy. Mạch được tích hợp chip điều khiển điện áp sạc cho Ắc Quy với 2 nút nhấn điều chỉnh điện áp sạc và điện áp ngắt.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình các sản phẩm sao cho phù hợp nhất
THÔNG SỐ KĨ THUẬT
- Tên mã: XH-M604
- Điện áp đầu vào: 220VAC
- Sạc cho bình Acquy: 6 ~ 60V
- Sai số điện áp thiết lập: +/- 0.1V
- Điều chỉnh thông số qua nút nhấn
- Chất liệu mạch: FR4 chất lượng cao
- Kích thước: 81x54x18mm
- Chú ý: Sản phẩm sử dụng điện áp bình Acquy làm nguồn nuôi mạch
HƯỚNG DẪN SỬ DỤNG

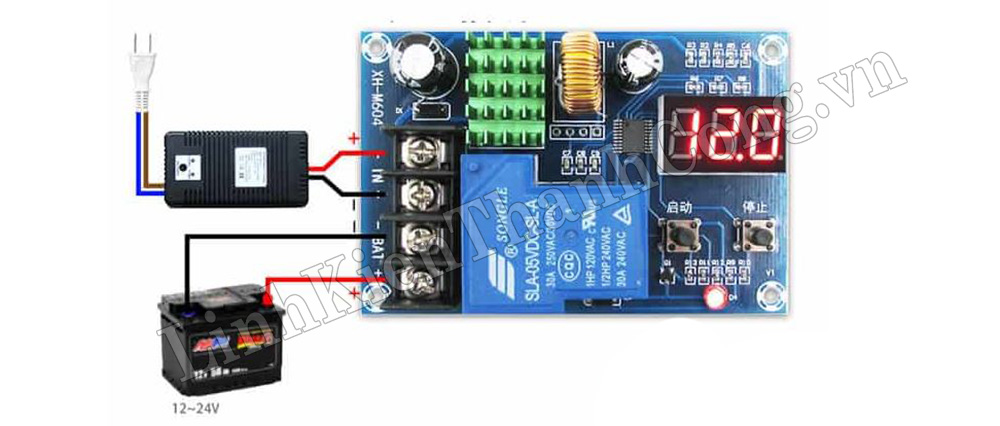

Bước 1: Kết nối sản phẩm như hình vẽ bên dưới
Bước 2: Cài đặt, thiết lập chế độ của mạch điều khiển như sau:
- Thiết lập ngưỡng dưới của bình sạc (Khi điện áp thấp hơn ngưỡng dưới, tự động kích hoạt chế độ sạc bình):
+ Nhấn và giữ phím S1 khoảng 3 giây cho đến khi LED hiển thị nhấp nháy.
+ Nhấn S1 để tăng hoặc S2 để giảm mức điện áp thiết lập
+ Sau khi điều chỉnh đến điện áp cần thiết lập đợi 3 giây để sản phẩm tự động ghi nhớ và trở về trạng thái hiển thị điện áp thực tế của bình
- Thiết lập ngưỡng trên của bình sạc (Khi điện áp trong bình sạc lớn hơn ngưỡng cài đặt tối đa, tự động kích hoạt chế độ ngắt sạc):
+ Nhấn và giữ phím S2 khoảng 3 giây cho đến khi LED hiển thị nhấp nháy
+ Nhấn S1 hoặc S2 để tăng hoặc giảm điện áp cần thiết lập cho ngưỡng trên để mạch điều khiển tự động ngắt
+ Sau khi điều chỉnh đến điện áp cần thiết lập đợi 3 giây để sản phẩm tự động ghi nhớ và trở về trạng thái hiển thị điện áp thực tế của bình
- Các thông số đã được ghi nhớ, và sử dụng cho các lần kế tiếp mà không phải đặt lại từ đầu
- Để Reset sản phẩm về trạng thái ban đầu, nhấn đồng thời 2 nút nhấn S1 và S2 từ 3 đến 5 giây, mạch sạc sẽ tự dộng Reset về mức điện áp ngưỡng trên và ngưỡng dưới mặc định ban đầu

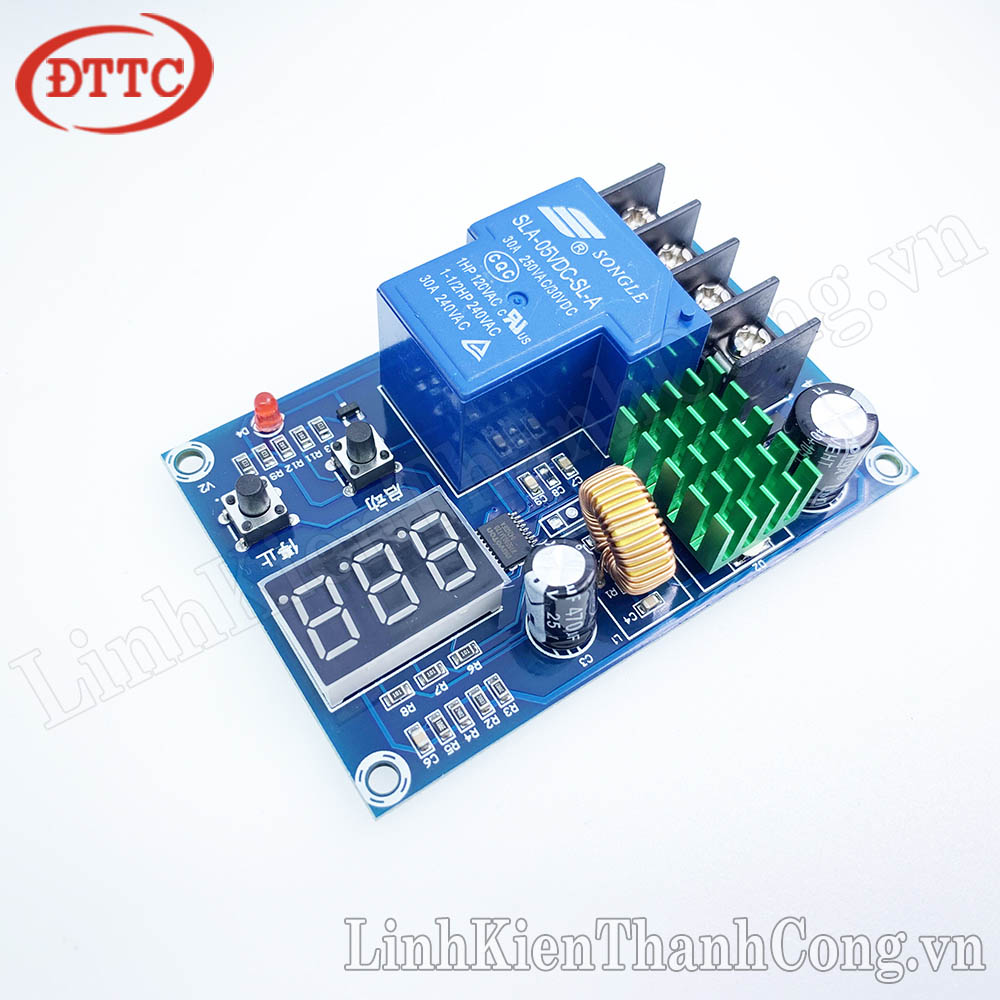

HÌNH ẢNH SẢN PHẨM
