Relay 12V 10A SRD-12VDC-SL-C (5 Chân)

 Relay 12V10A SRD-12VDC-SL-C (5 chân)

TÍNH NĂNG SẢN PHẨM

- Relay là thiết bị đóng cắt tín hiệu cơ bản, nó được sử dụng rất nhiều trong các thiết bị điện tử: mạch điều khiển, mạch cách ly, mạch nguồn...

- Cấu tạo relay gồm 2 phần:

+ Cuộn hút: tạo ra năng lượng từ trường để hút tiếp điểm, tùy vào điện áp làm việc người ta chia Relay ra loại 5VDC, 12VDC, 24VDC, 110VAC...

+ Cặp tiếp điểm: Khi không có từ trường, tiếp điểm A được tiếp xúc với tiếp điểm B nhờ lực của lò xo. Khi có từ trường, tiếp điểm A bị hút sang tiếp điểm C.

- Relay có thể có 1 hoặc nhiều cuộn hút cũng như cặp tiếp điểm

- Tuỳ theo nhu cầu sử dụng mà chúng ta sẽ lựa chọn cho mình các sản phẩm phù hợp nhất.

THÔNG SỐ KĨ THUẬT

- Tên mã: SRD-12VDC-SL-C

- Phân loại: Relay cơ (Đóng ngắt bằng việc tiếp xúc giữa các tiếp điểm)

- Điện áp điều khiển: 12VDC

- Dòng điện tối đa qua tiếp điểm: 10A

- Số chân: 5 chân

- Số kênh: 1 kênh

HƯỚNG DẪN SỬ DỤNG

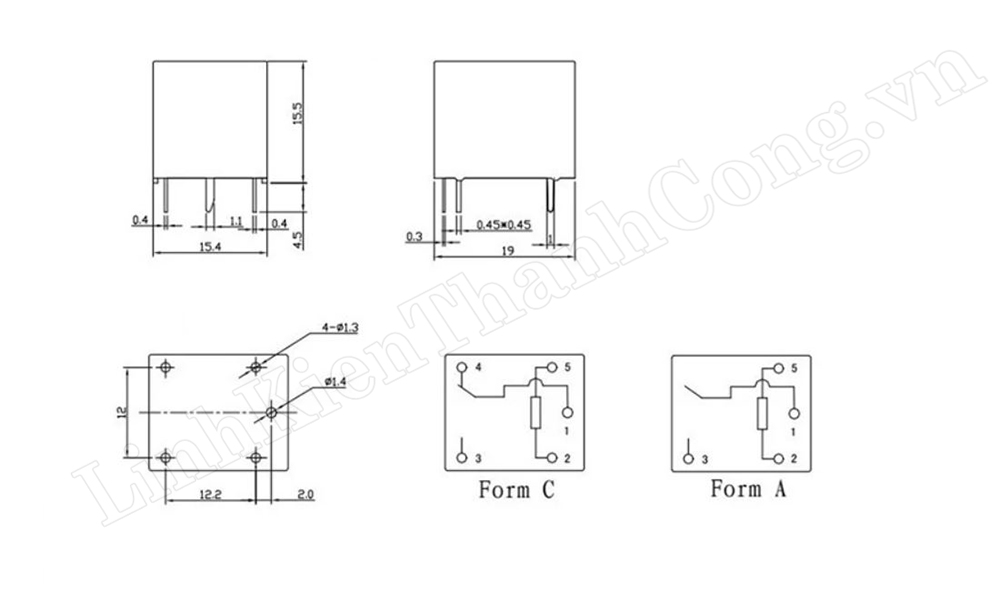

- Relay có 5 chân, trong đó 2 chân cuộn dây 2 - 5 dùng để kích Relay, 3 chân còn lại chia ra 2 cặp, một cặp tiếp điểm thường đóng lằ cặp 1 - 4, một cặp tiếp điểm thường mở là cặp 1 - 3

- Sử dụng cặp chân 2 - 5 để đưa tín hiệu kích vào, điện áp kích cặp chân này không quá 12VDC

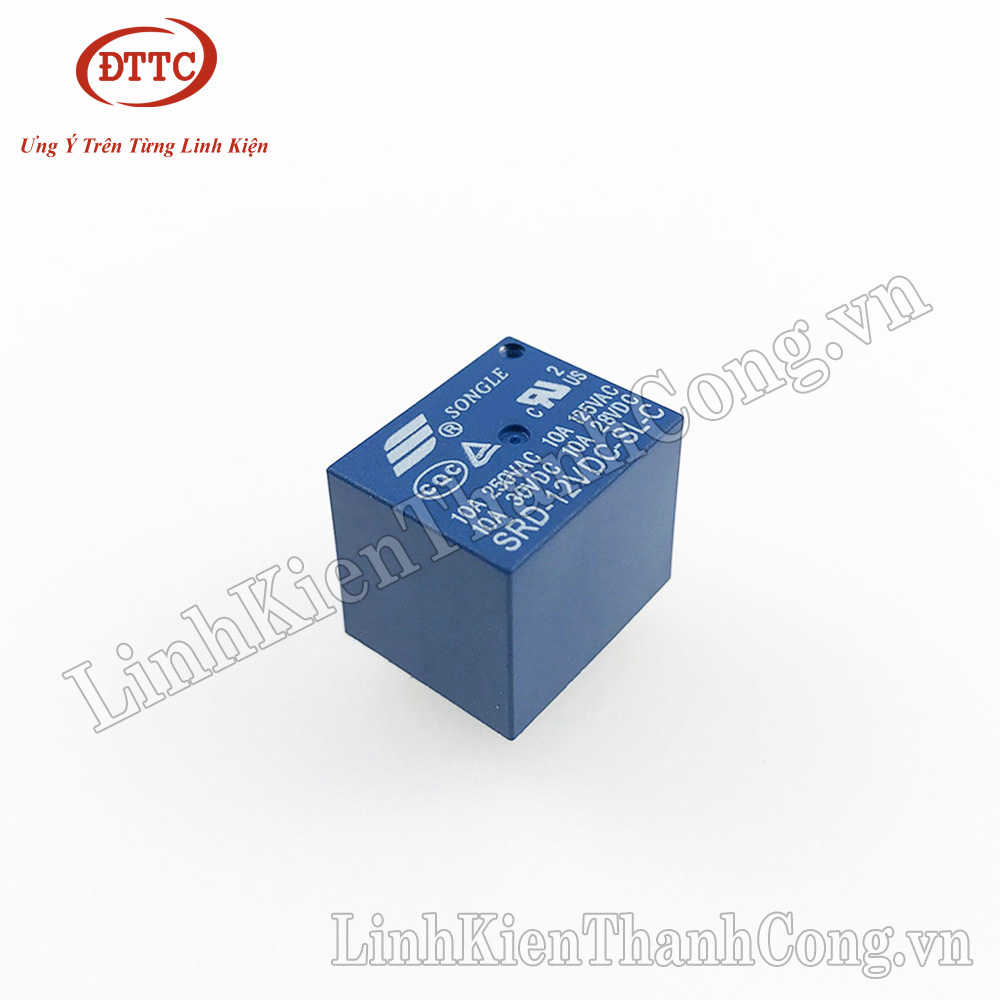

HÌNH ẢNH SẢN PHẨM
