- Mạch BOOST Tăng Áp DC-DC, Vào 10-60VDC, Ra 12-90VDC 1500W
Mạch BOOST Tăng Áp DC-DC, Vào 10-60VDC, Ra 12-90VDC 1500W
Mã sản phẩm: TC002257390.000 VNĐ
Số Lượng:
Mạch BOOST Tăng Áp DC-DC, Vào 10-60VDC, Ra 12-90VDC 1500W
TÍNH NĂNG SẢN PHẨM
- Mạch BOOST Tăng Áp DC-DC là sản phẩm chuyên dùng để tăng áp điện DC phù hợp cho các thiết bị điện tử
- Sản phẩm có chức năng nâng điện áp DC với ngõ vào từ 10 ~ 60VDC, ngõ ra có thể điều chỉnh bằng chiết áp từ 12 ~ 90VDC
- Sản phẩm có kích thước nhỏ gọn và rất chắc chắn, các linh kiện bố trí rất gọn gàng và hợp lí, phù hợp với rất nhiều nhu cầu như học tập, nghiên cứu, DIY những bộ nguồn thí nghiệm, nguồn cho thiết bị dân dụng...
- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.
THÔNG SỐ KĨ THUẬT
- Điện áp ngõ vào: 10 ~ 60VDC (tối thiểu 10V)
- Điện áp ngõ ra: 12 ~ 90V
- Dòng tiêu thụ khi không tải: 15mA
- Dòng tối đa khi có tải: 20A (Lớn hơn 10A cần thêm bộ làm mát)
- Dòng điện điều chỉnh trong mức: 0.5A ~ 20A (Điều chỉnh bằng chiết áp)
- Công suất đầu ra: 1500W (Max)
- Hoạt động trong môi trường nhiệt độ: -40°C ~ 85°C
- Tần số hoạt động: 150KHz
- Hiệu suất chuyển đổi: 92 ~ 97%
- Chức năng bảo vệ:
+ Bảo vệ ngược cực: có
+ Bảo vệ pin yếu: có
+ Bảo vệ quá dòng: có
+ Bảo vệ ngắn mạch: có
HƯỚNG DẪN ĐẤU NỐI
Bước 1:
- Kết nối điện áp đầu vào từ 10 ~ 60VDC tại 2 vị trí ngõ vào là IN + và IN -
+ Cực dương đầu vào kết nối với vi trí IN +
+ Cực âm đầu vào kết nối với vị trí IN -
Bước 2:
- Kết nối đầu ra với điện áp có thể điều chỉnh được dao động từ 12 ~ 90VDC
+ Cực dương đầu ra ứng với vị trí OUT+
+ Cực âm đầu ra ứng với vị trí OUT -

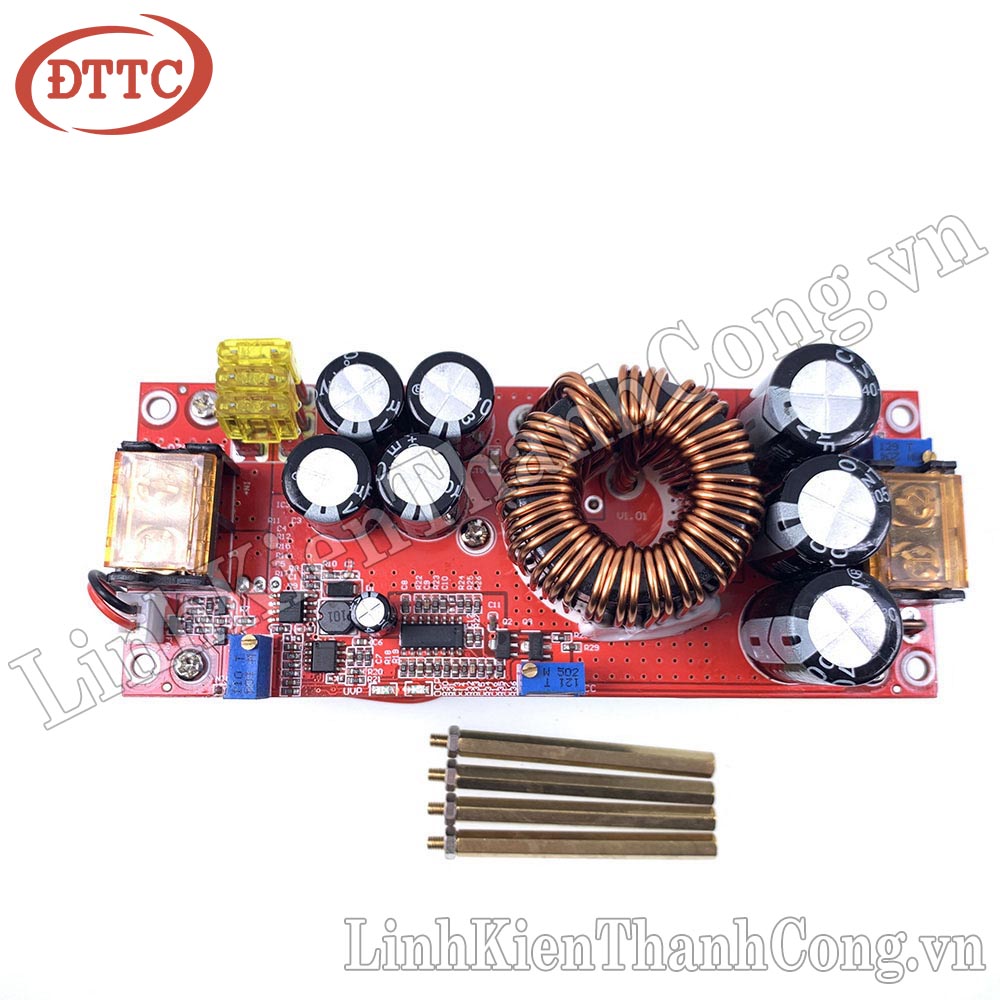

- ĐIều chỉnh thay đổi thông số điện áp, dòng điện tại 2 vị trí biến trở vi chỉnh như hình bên dưới.

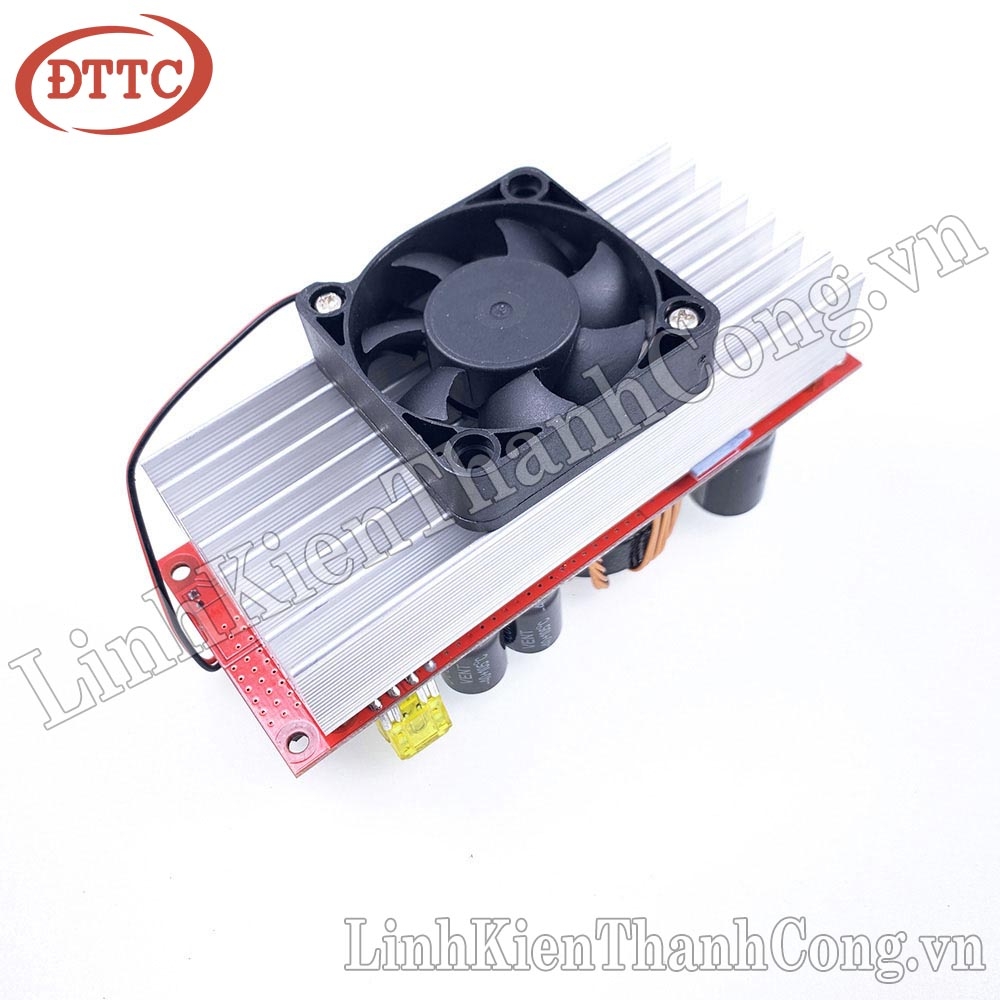

HÌNH ẢNH SẢN PHẨM
