- Mạch Khuếch Đại Âm Thanh TPA3116D2 50W X2 Class D
Mạch Khuếch Đại Âm Thanh TPA3116D2 50W X2 Class D
Mã sản phẩm: TC000904210.000 VNĐ
Số Lượng:
Mạch khuếch đại âm thanh TPA3116D2 50W x2 CLassD
TÍNH NĂNG SẢN PHẨM
- Module khuếch đại âm thanh TPA3116D2 2X50W Class D là sản phẩm chuyên dùng để khuếch đại âm thanh Audio trong các sản phẩm điện tử.
- Mạch khuếch đại âm thanh TPA3116D2 sử dụng IC TPA3116D2 từ chính hãng Texas Instruments cho công suất khuếch đại 2x50W đặc điểm ưu việt của khuếch đại tín hiệu âm thanh Class D là ít tỏa nhiệt, hiệu suất ngõ ra cao và kích thước nhỏ gọn, mạch có thể điều chỉnh âm lượng ngõ ra trực tiếp trên board bằng volume, âm thanh ngõ vào qua cổng 3.5mm.
- Mạch khuếch đại âm thanh TPA3116D2 ClassD 2x50W có tính năng bảo vệ quá dòng, quá nhiệt, mạch được thiết kế nhỏ gọn và dễ dàng kết nối, giúp bạn thiết kế mạch loa cầm tay với âm thanh trung thực sống động hoặc một máy phát nhạc cầm tay với công suất cao một cách dễ dàng.
- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.
THÔNG SỐ KĨ THUẬT
- Sử dụng: IC TPA3116D2
- Điện áp đầu vào: 12 ~ 24VDC
- Công suất ra loa: 50W * 2
- Loa sử dụng: 4 - 8 Ohm
- Tần số hoạt động: 14Hz ~ 100KHz
- IC sử dụng: TPA3116
- Độ nhạy: 100 dB
- Đầu ra: 2 kênh (Trái, phải)
- Kích thước: 84x51x29mm (không bao gồm triết áp)

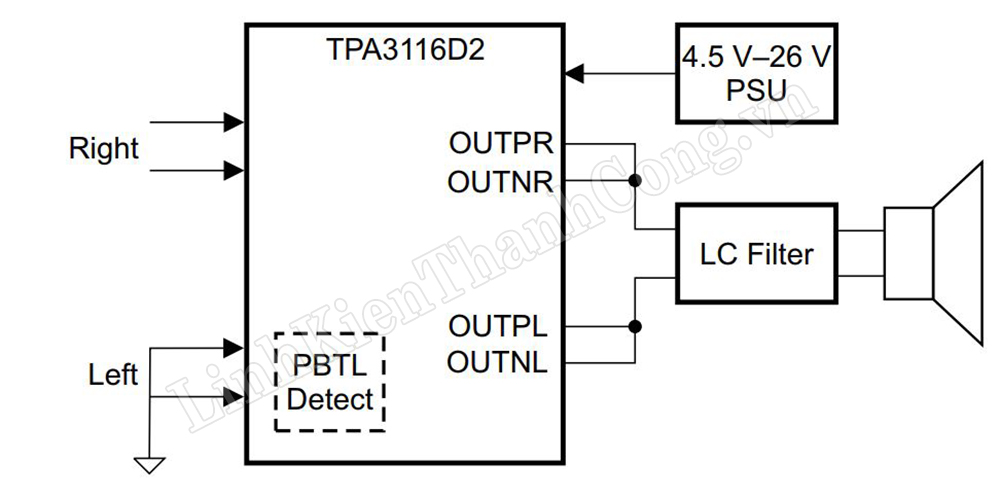

DATASHEET
- Tham khảo >>DATASHEET TPA3116D2<<
HƯỚNG DẪN SỬ DỤNG

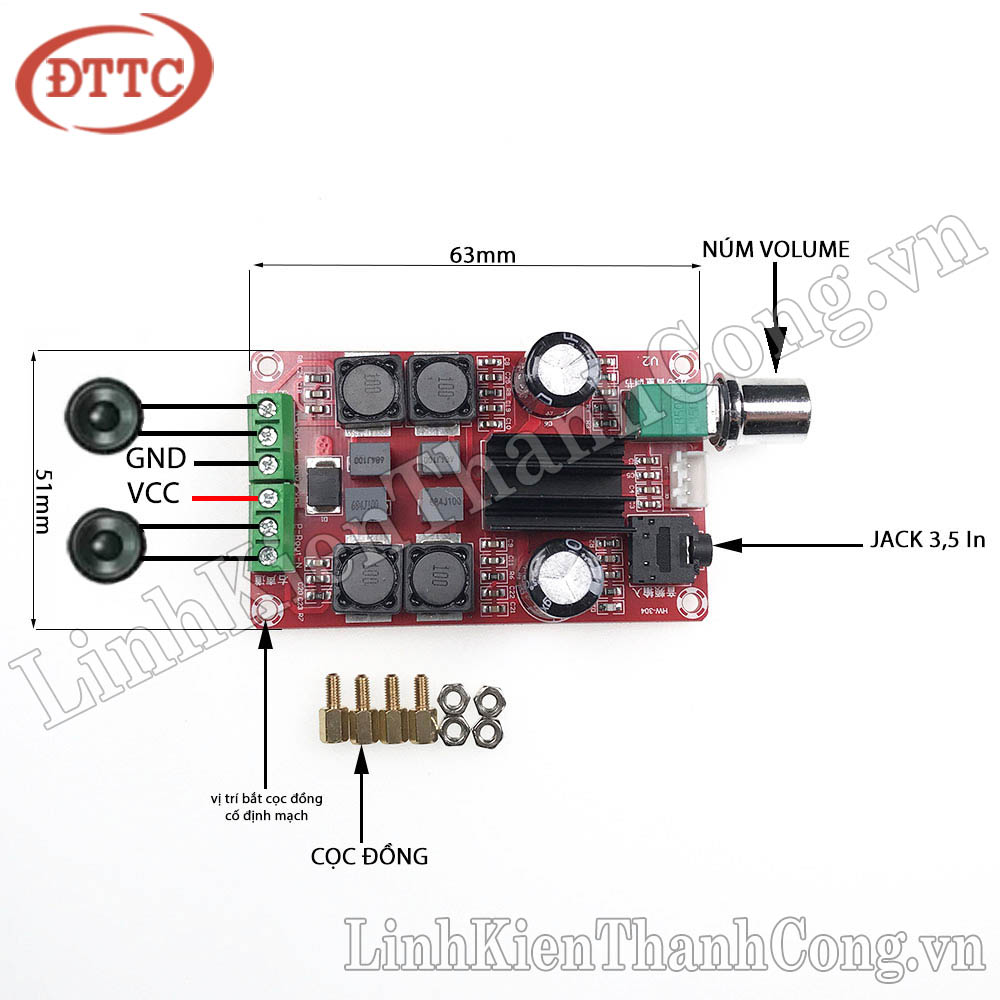

Bước 1:
+ Kết nối cực dương đầu vào mạch với chân VCC
+ Kết nối cực âm đầu vào mạch với chân GND
+ Kết nối tín hiệu đầu vào âm thanh qua Jack 3.5 In
Bước 2: Điều chỉnh núm xoay VOLUME để thay đổi âm lượng ra loa (Vặn theo chiều kim đồng hồ là tăng, vặn ngược chiều kim đồng hồ là giảm)

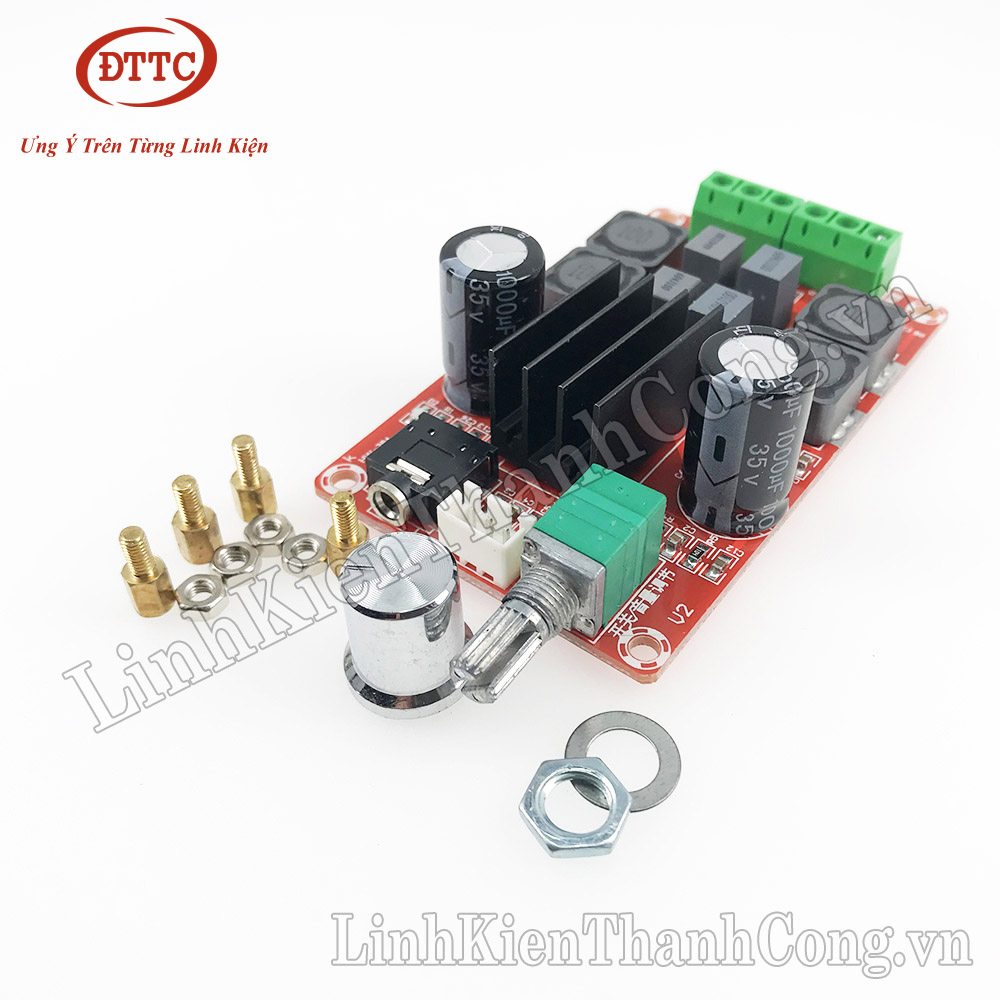

HÌNH ẢNH SẢN PHẨM
