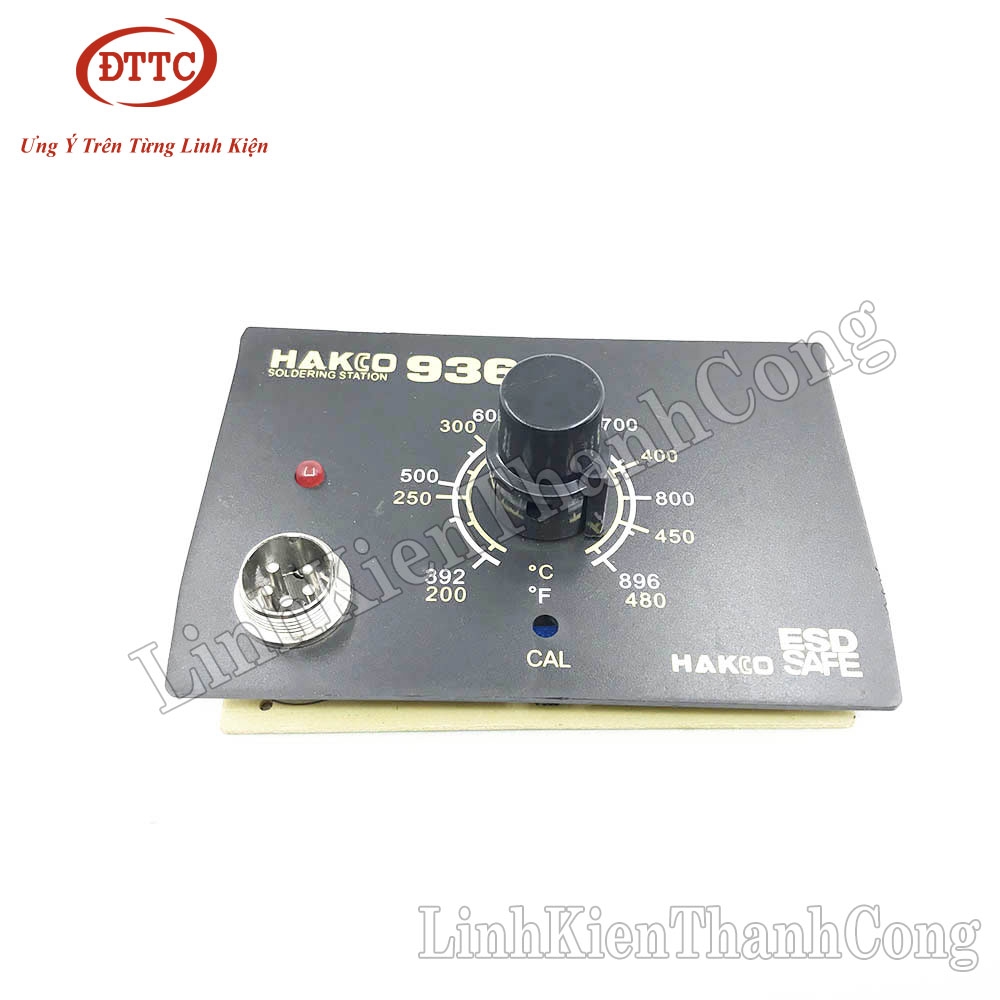

Mạch Trạm Hàn 936 Có Mặt Điều Khiển (Giắc Đực)

Mã sản phẩm: TC001470
100.000 VNĐ
Số Lượng:


Thêm vào giỏ Mua ngay



Mạch Trạm Hàn 936 Có Mặt Điều Khiển (Giắc Đực)



TÍNH NĂNG SẢN PHẨM

- Mạch điều khiển trạm hàn 936 là sản phẩm chuyên dùng để thay thế cho các mạch trạm hàn của dòng máy hàn HAKKO 936.

- Đầu vào mạch trạm hàn 936 là điện áp 24V, việc thay đổi nhiệt độ tay hàn dễ dàng bằng cách vặn biến trở. Đặc biệt, mạch trạm hàn có led báo nhiệt độ tay hàn, khi nhiệt độ của tay hàn bằng mức điều chỉnh thì đèn led sẽ tắt và ngược lại khi đèn led sáng nghĩa là nhiệt độ tay hàn đang thay đổi.

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta nên lựa chọn cho mình một bộ sản phẩm sao cho hợp lí.

THÔNG SỐ KĨ THUẬT

- Điện áp đầu vào: 24VAC (Lấy từ biến áp sắt)

- Dòng điện tiêu thụ: 3 ~ 5A

- Số chân kết nối: 5 chân

- Núm điều chỉnh nhiệt độ

- Có đèn Led báo nhiệt độ tay hàn

- Jack đầu ra kết nối với tay hàn: Jack đực

- Khối lượng: 25g

HƯỚNG DẪN ĐẤU NỐI

Bước 1:

- Kết nối điện áp 24VAC sau biến áp hàn vào 2 vị trí chân 1 và 2

Bước 2:

- Kết nối vị trí số 3 (chân GND) với vỏ của máy biến áp

Chú ý: Sản phẩm chỉ tương thích với dòng trạm hàn Hakko 936 và tay hàn Hakko 936, nếu sử dụng cho tay hàn khác cần xem lại Jack kết nối đầu ra



HÌNH ẢNH SẢN PHẨM
