Module Đo Điện Áp Dòng Điện 100V 10A

Mã sản phẩm: TC000730
45.000 VNĐ
Số Lượng:


Thêm vào giỏ Mua ngay



 Modul đo điện áp dòng điện 100V 10A

TÍNH NĂNG SẢN PHẨM

- Module đo dòng điện, điện áp DC được sử dụng để đo và hiển thị điện áp, dòng điện của tải DC tối đa 10A/100VDC, thiết kế nhỏ gọn, bền bỉ, kết nối dễ dàng, có thể chỉnh sai số của sản phẩm bằng hai biến trở căn chỉnh áp và dòng với thiết bị đo chuẩn.

- Sản phẩm chuyên dùng để đo dòng điện - điện áp một chiều trong các thiết bị điện tử cũng như trong thí nghiệm, DIY, trong các bộ nguồn, mạch sạc,...

- Sản phẩm có kích thước rất nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.

THÔNG SỐ KĨ THUẬT

- Sản phẩm gồm: Module + Dây kết nối

- Nguồn cấp hiển thị: 4.5 ~ 30VDC, có chống cắm ngược nguồn

- Dải đo điện áp từ: 0V - 100V

- Độ phân giải thang đo điện áp: 0.1V

- Dải đo dòng điện từ: 0 - 10A

- Độ phân giải thang đo dòng điện: 100mA

- Dòng tiêu thụ: < 20mA

- Tốc độ lấy mẫu: >= 100ms

- Sai số: 1%

- Loại màn hình hiển thị: LED 7 đoạn 0.28"

- Nhiệt độ hoạt động: -15 ~ 70 độ C

- Độ ẩm hoạt động: không ngưng tụ: 10 - 80%

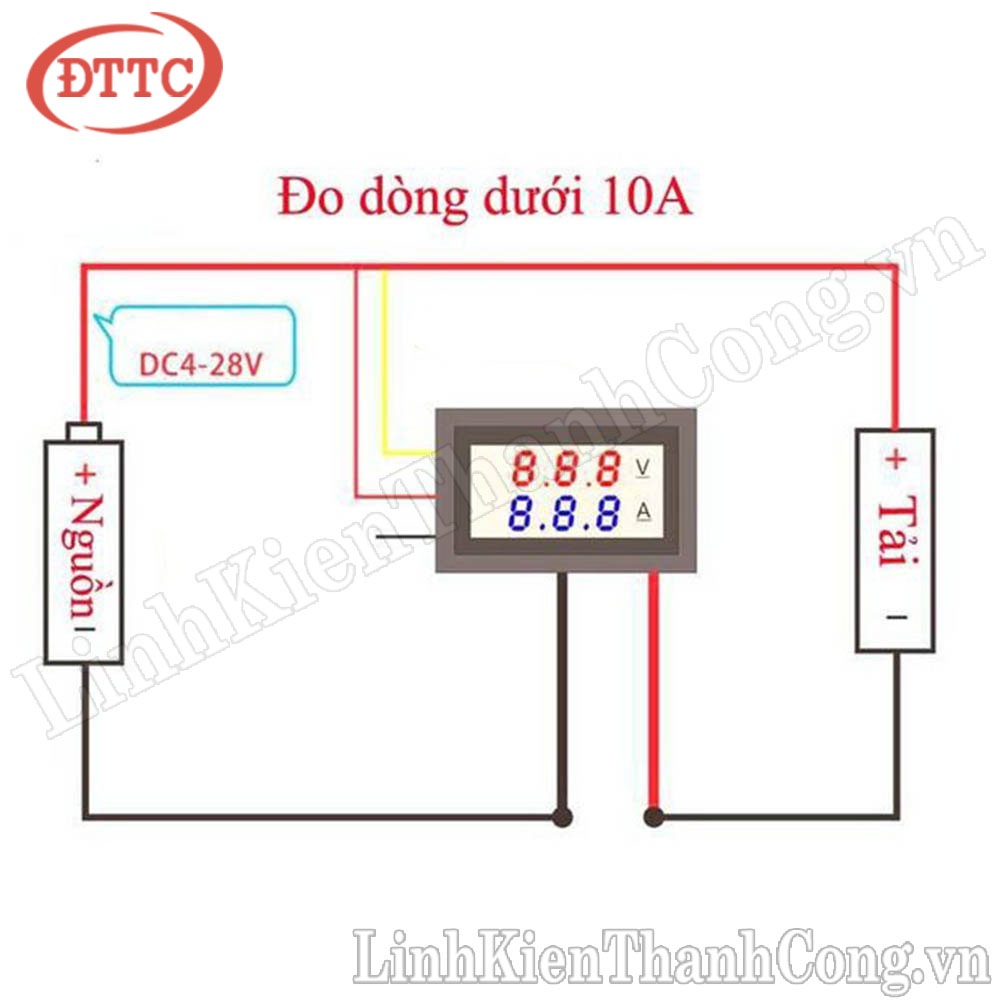

HƯỚNG DẪN ĐẤU NỐI

- Cấp điện áp nuôi Module trong ngưỡng từ 4.5 ~ 30VDC (dây đỏ + đen)

+ Cực dương nguồn đầu vào kết nối với dây đỏ

+ Cực âm nguồn đầu vào kết nối với dây đen

- Kết nối nguồn cần đo vào dây vàng (hoặc trắng), chú ý nguồn nuôi và nguồn cần đo phải chung mass

- Nếu điện áp đo nhỏ hơn 30VDC, có thể đấu chung dây đỏ và vàng lại với nhau.

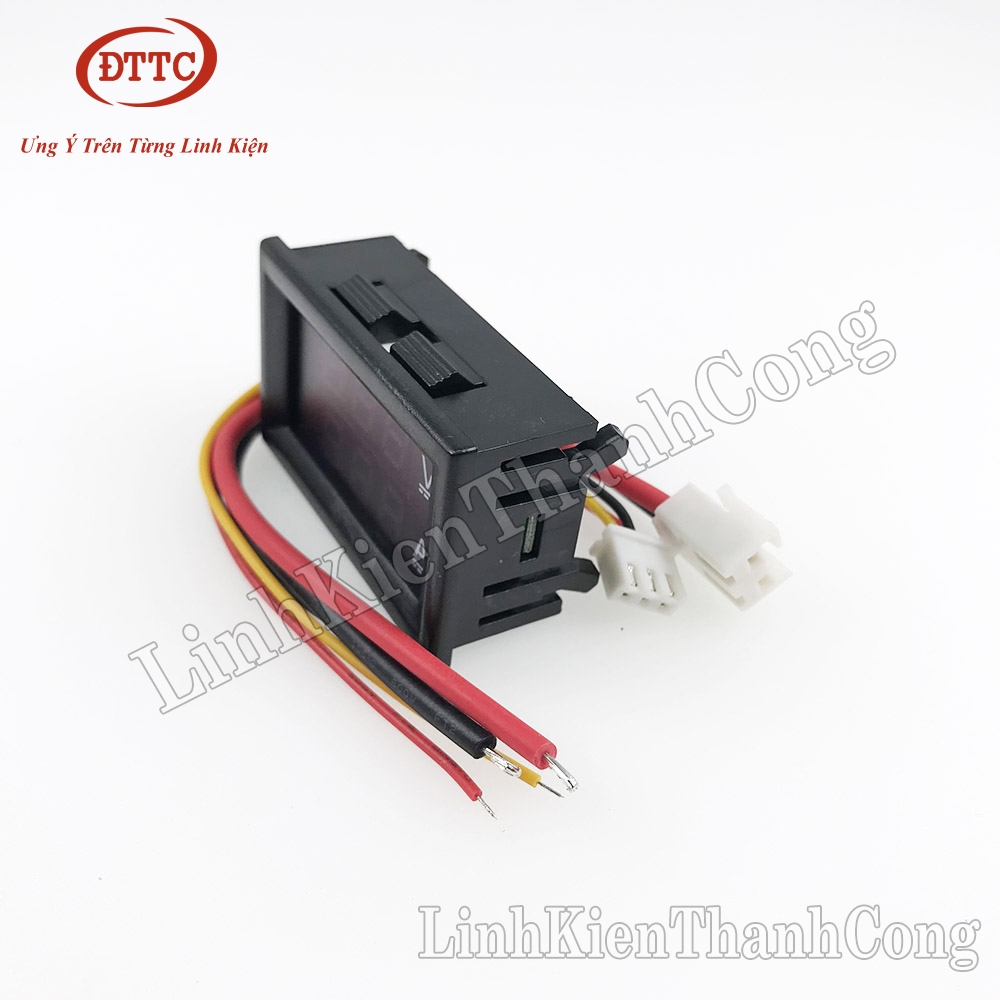

HÌNH ẢNH SẢN PHẨM
