SƠ ĐỒ INVERTER SÓNG SIN 1KW!!! 100%!!!

SƠ ĐỒ INVERTER SÓNG SIN 1KW!!! 100%!!!

- Biến tần cung cấp nguồn điện dự phòng cho các thiết bị sử dụng nguồn điện lưới trong trường hợp mất điện. Hầu hết các biến tần hiện có trên thị trường có thiết kế mạch phức tạp và chưa hiệu quả về kinh tế. Một trong số chúng với ra đầu ra là sóng dạng vuông, điều này không phù hợp đối với tải. Dự án là một mạch biến tần tạo đầu ra sóng hình sin 50Hz, sử dụng một IC CD4047 và một số linh kiện rời và điều này trở thành một giải pháp hiệu quả về chi phí.

1. Mô tả mạch biến tần sóng sin

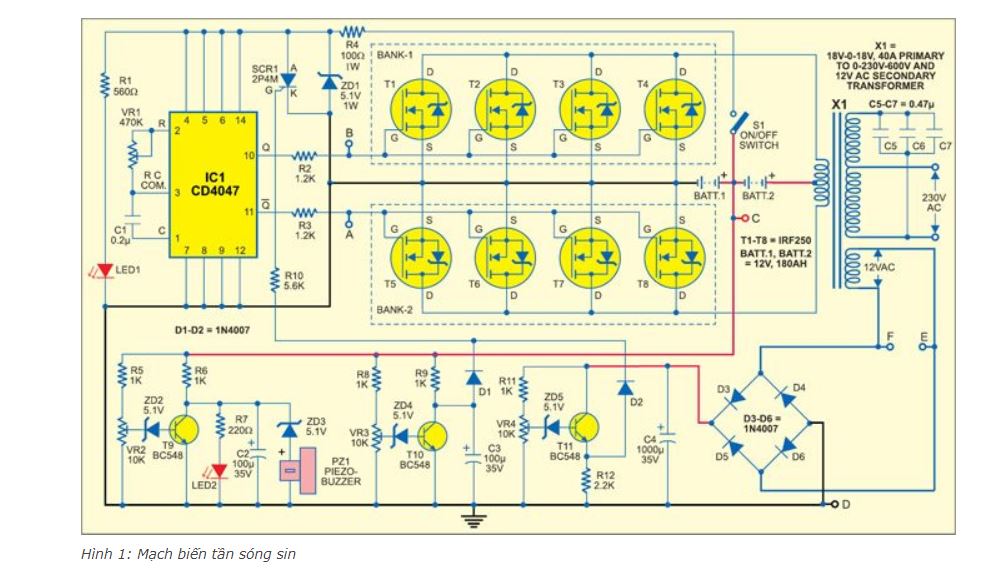

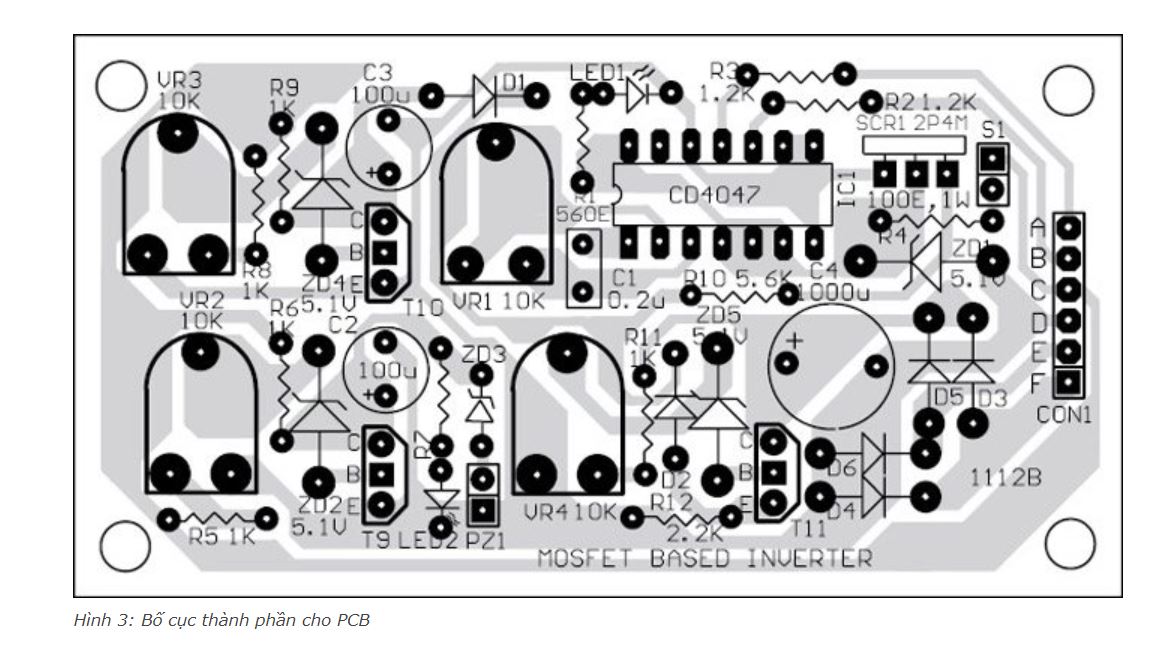

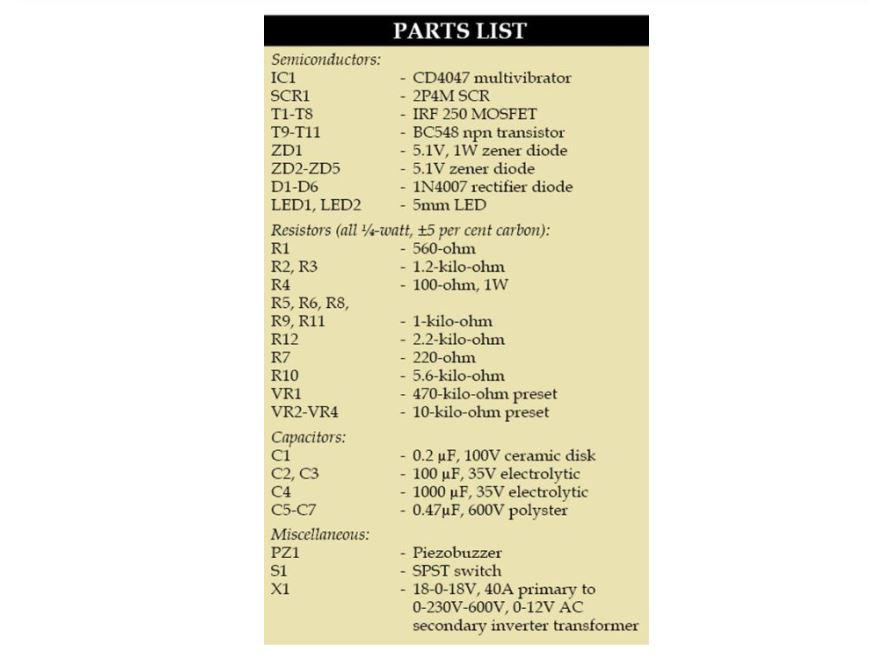

- Hình 1 cho thấy mạch biến tần sóng sin của bộ nghịch lưu 50Hz hoạt động dựa trên MOSFET. Nó bao gồm một IC CD4047 (IC1), MOSFET IRF250 (T1 đến T8), bóng bán dẫn và một số thành phần khác liên quan như trong sơ đồ dưới.

- IC CD4047 được xây dựng làm nền tảng cho phần tạo dao động trong mạch. Ứng dụng biến tần yêu cầu đầu ra lệch pha 180 độ. Do đó IC1 được nối dây để tạo ra hai tín hiệu đầu ra dạng sóng vuông tại chân 10 và 11 với tần số 50Hz, chu kỳ làm việc 50% và dịch pha 180 độ. Tần số dao động được quyết định bởi biến trở VR1 và tụ C1.

- Hai tín hiệu đầu ra điểu khiển MOSFET (T-1 và T-2). Khi chân 10 của IC1 ở mức cao và chân 11 ở mức thấp, MOSFET T-1 (T1 đến T4) dẫn, trong khi MOSFET T-2 (T5 đến T8) vẫn ở trạng thái không dẫn. Do đó dòng điện xoay chiều lớn chạy qua nửa đầu cuộn sơ cấp của máy biến áp biến tần X1 và dòng điện xoay chiều 230V hoạt động trên cuộn thứ cấp.

- Trong nửa chu kỳ tiếp theo, điện áp ở chân 10 của IC1 ở mức thấp, trong khi điện áp ở chân 11 ở mức cao. Vì vậy, MOSFET T-2 hoạt động, trong khi MOSFET T-1 vẫn không dẫn. Do đó dòng điện chạy qua nửa kia của cuộn sơ cấp và dòng điện xoay chiều 230V chạy qua cuộn thứ cấp.

- Bằng cách này, điện áp đầu ra xoay chiều thu được trên cuộn thứ cấp.

- Đầu ra sóng sin thu được bằng cách tạo thành một mạch bình chứa cuộn thứ cấp của máy biến áp nghịch lưu kết nối song song với các tụ điện từ C5 đến C7. Hai tụ điện 2,2µF được kết nối với các cổng của MOSFET ở hàng FET so với GND để tạo ra sóng Sin thích hợp. Tần số riêng được điều chỉnh là 50 Hz. Mức tiêu thụ hiện tại khi không tải chỉ là 500 mA do 50% chu kỳ làm việc của tín hiệu sóng vuông. Khi tải được tăng lên, mức tiêu thụ hiện tại tăng lên.

Điện áp cung cấp cho IC1 được giới hạn ở 5,1V bằng cách sử dụng Diode zener ZD1 và điện trở R4 với pin bên ngoài như trong Hình 1.

2. Báo pin thấp

- Mạch báo pin yếu được thể hiện qua thiết kế gồm: bóng bán dẫn T9, VR2 (Cài đặt thông số nhất định), Diode zener ZD2, điện trở R5, R6 và R7, LED2 và tụ điện C2. Điện áp cung cấp 12V từ vị trí BAT.1 được cấp cho mạch báo pin yếu khi đầy tải (không quá 1000 watt) được kết nối với đầu ra biến tần. Điện áp trên tải là 230V AC. Tại thời điểm này, điều chỉnh VR2 để cài đặt trước sao cho Diode zener ZD2 và bóng bán dẫn T9 dẫn điện để giảm điện áp bộ thu xuống 0,7V giữ cho LED2 'tắt'

- Nếu điện áp cung cấp dưới 10,5V, điện áp trên tải giảm từ 230VAC xuống 210VAC. Tại thời điểm này, Diode zener ZD2 và bóng bán dẫn T9 không dẫn điện, do đó điện áp bộ thu tăng lên khoảng 10,5V và LED2 phát sáng để chỉ ra điện áp thấp của pin. Đồng thời, Buzzer PZ1 tạo ra âm thanh báo hiệu pin yếu.

3. Cắt pin yếu

- Nếu pin được xả liên tục về 0V, tuổi thọ của pin sẽ giảm. Mạch cắt pin yếu được cấu tạo bao gồm bóng bán dẫn T10, VR3 (Cài đặt thông số nhất định), Diode zener ZD4, điện trở R8 và R9, tụ điện C3 và Diode D1.

- Điều chỉnh VR3 sao cho khi điện áp trên tải trên mức 200V, Diode zener ZD4 và bóng bán dẫn T10 dẫn điện. Điện áp bộ thu của T10 là khoảng 0,7V trong trường hợp này SCR (SCR1) không dẫn.

- Nhưng nếu điện áp trên tải xuống dưới mức 200V, Diode zener ZD4 và bóng bán dẫn T10 sẽ không dẫn điện và điện áp cực thu của T10 sẽ tăng lên, SCR dẫn điện.

- Khi SCR dẫn, điện áp cung cấp cho IC1 (CD4047) sẽ là 0,7V, do đó IC1 không thể tạo ra xung điện áp ở chân đầu ra 10 và 11, biến tần sẽ tự động tắt. (Trong trạng thái này, SCR vẫn hoạt động)

- Mức cắt thấp của biến tần có thể được đặt ở điện áp tải là 170V...

4. Không hoạt động khi không có tải đầu ra

- Nếu đầu ra biến tần không được kết nối với tải (Điện áp đầu ra là 270 ~ 290V). Điện áp được nhận biết bởi cuộn thứ cấp của máy biến áp nghịch lưu X1, kết nối với mạch cắt không tải bao gồm Diode zener ZD5, bóng bán dẫn T11, VR4 (Cài đặt thông số nhất định), điện trở R11 và R12, và tụ điện C4.

- Khi không có tải, điện áp 12V cũng sẽ tăng lên. Điện áp này được chỉnh lưu bằng bộ chỉnh lưu cầu gồm các Diode D3 đến D6, được lọc bởi tụ C4 và được cấp cho bóng bán dẫn T11.

- Điều chỉnh VR4 (Đặt trước) sao cho điện áp biến tần vượt quá 250V, Diode zener ZD5 và bóng bán dẫn T11 dẫn điện. Điều này làm tăng điện áp kích, do đó SCR kích hoạt để chuyển biến tần 'tắt.' Khi kết nối tải thích hợp, biến tần sẽ tự động bật.

(Tác giả: Linh Kiện Thành Công - Sưu tầm và biên dịch)
