Cách Kiểm Tra MOSFET còn SỐNG hay đã CHẾT!!!

Cách Kiểm Tra MOSFET còn SỐNG hay đã CHẾT!!!

- Chúng ta sẽ thực hiện theo các bước sau để xác định được Mosfet sống hay đã chết.

- Một Mosfet còn tốt: Là khi đo trở kháng giữa G với S và giữa G với D có điện trở bằng vô cùng (kim không lên cả hai chiều đo)  và khi G đã được thoát điện thì trở kháng giữa D và S phải là vô cùng.

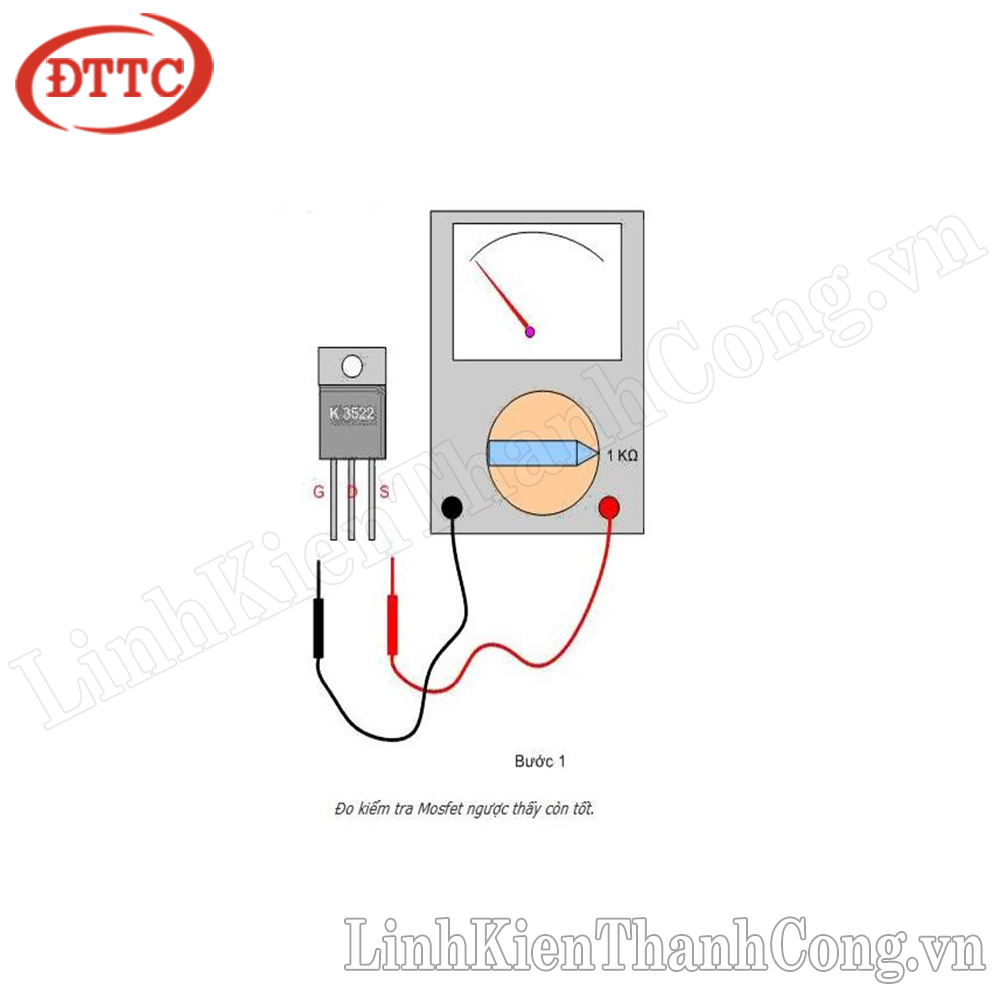

Bước 1: Chuẩn bị một đồng hồ kim, chỉnh thang đo về x1K‎Ω

Bước 2: Nạp cho G một điện tích (để que đen vào G que đỏ vào S hoặc D)

Bước 3:  Sau khi nạp cho G một điện tích  ta đo giữa D và S ( que đen vào D que đỏ vào S ) => kim sẽ lên.

Bước 4: Chập G vào D hoặc G vào S để thoát điện chân G.

Bước 5: Sau khi đã thoát điện chân G đo lại DS như bước 3 kim không lên.

=> Kết quả kiểm tra MOSFET như vậy là Mosfet tốt.

Bây giờ chúng ta sẽ cùng tìm hiểu cách kiểm tra xem Mosfet chết sẽ như nào các bạn nhé

Bước 1: Để đồng hồ thang x 1K‎Ω

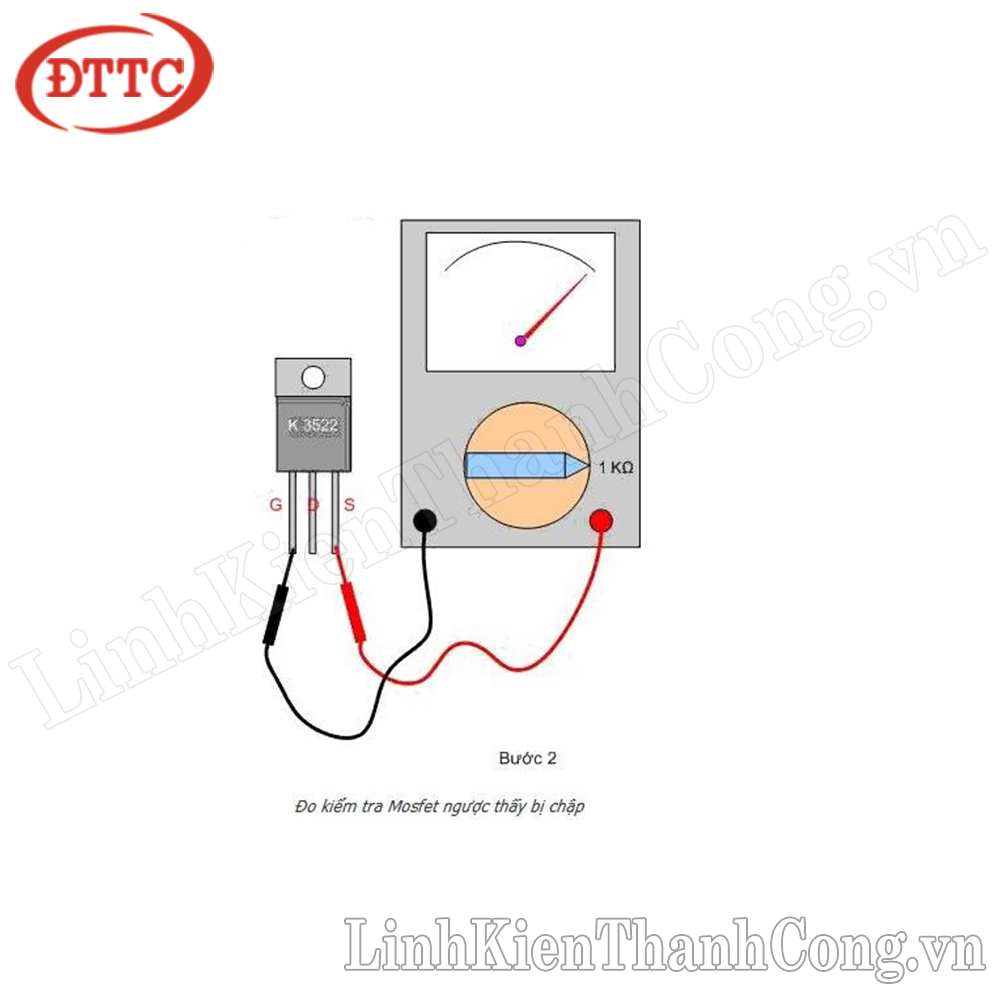

Bước 2: Đo giữa G và S hoặc giữa G và D nếu kim lên = 0Ω là chập.

Bước 3: Đo giữa D và S mà cả hai chiều đo kim lên = 0‎Ω  là chập D - S

(Nguồn sưu tầm và biên dịch)
