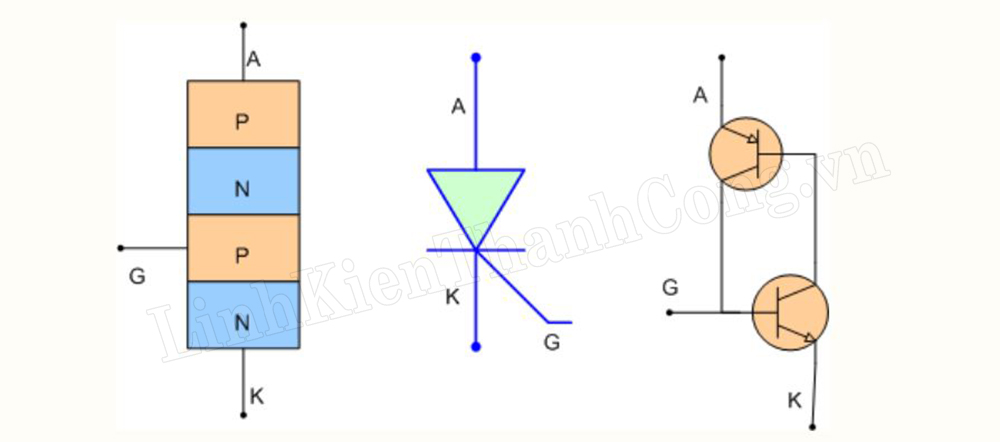

- Thyristor hay Chỉnh lưu silic có điều khiển là phần tử bán dẫn cấu tạo từ bốn lớp bán dẫn, ví dụ như P-N-P-N, tạo ra ba lớp tiếp giáp P-N: J1,J2,J3.

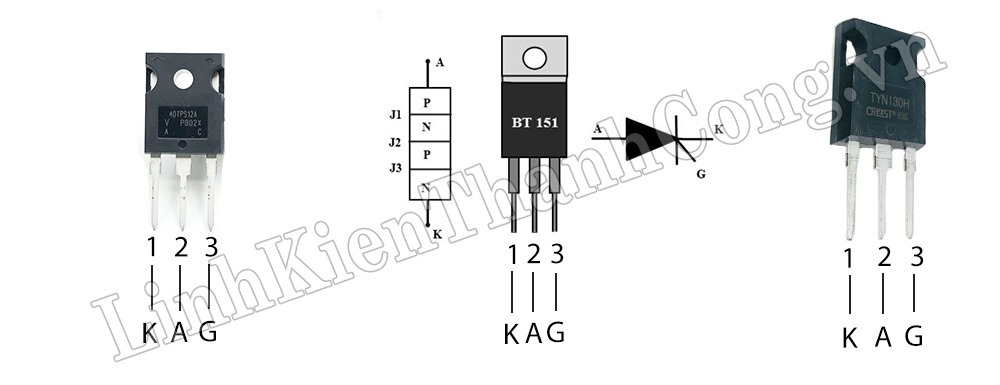

- Thyristor có ba cực hoạt động là anode (A), cathode (K) và cực điều khiển (G) như được biểu diễn trong hình vẽ. Nó được dùng cho chỉnh lưu dòng điện có điều khiển

- General Electric gọi Thyristor là Silicon-controlled rectifier (SCR).

- Giống như Diode, Thyristor là một thiết bị đơn hướng, nghĩa là nó sẽ chỉ dẫn dòng điện theo một hướng duy nhất, nhưng không giống như một diode, Thyristor có thể được chế tạo để hoạt động như một công tắc mạch hở hoặc là một Diode chỉnh lưu tùy thuộc vào cách thức cổng Thyristors được kích hoạt. Nói cách khác, Thyristor chỉ có thể hoạt động ở chế độ chuyển mạch và không thể được sử dụng để khuếch đại.

- Các thông số cần lưu ý về Thyristor:

+ Dòng điện thuận cực đại: Dòng điện thuận cực đại là dòng điện có trị số lớn nhất ở mức chịu đựng được chạy qua Thyristor. Nếu như dòng điện này quá lớn sẽ có ảnh hưởng đến hiêu điện năng của Thyristor

+ Điện áp ngược cực đại: Điện áp ngược cực đại có trị số lớn nhất ở mức chịu đựng được, được đặt giữa K và A. Dao động khoảng 100V-1000V. Thyristor có thể bị hỏng nếu như điện áp vượt qua mức này

+ Dòng điện kích cực tiểu: Dòng điện cực tiểu được kí hiệu IGmin. Trong trường hợp điện áp tại cùng VAK thấp cần có dòng điện cực tiểu tại cực G để kích dẫn điện. Dòng điện này có trị số nhỏ nhất ở mức chịu đựng được đủ để điều khiển Thyristor. Giá trị trường khoảng 1 mA – vài chục mA. Trị số cùng chiều công suất của Thyristor. Nếu Thyristor có công suất nhỏ thì IGmin sẽ có trị số nhỏ

+ Thời gian mở Thyristor: Đây là thời gian hoặc độ rộng của xung kích Thyristor. Nó có tác dụng chuyển Thyristor từ trạng thái ngừng sáng dẫn và kéo dài thời gian mở vài giâ

+ Thời gian tắt: Theo nguyên lí hoạt động của Thyristor sẽ tự duy trì trạng thái dẫn khi nhận được tác động kích điện. Muốn chỉnh trạng thái dẫn sang này thì có thể điều chỉnh IG và VAK về 0 và bằng nhau. Để Thyristor tắt hẳn thì cần 20-30 micro giây. Nếu thời gian không đủ dài thì VAK sẽ tăng cao khiến thyristor hoạt động và dẫn điện.

- Đo kiểm tra Thyristor (SCR):

+ Đặt động hồ thang x1W => đặt que đen vào Anot, que đỏ vào Katot. Ban đầu kim không lên => dùng Tua-vit chập chân A vào chân G => thấy đồng hồ lên kim => sau đó bỏ Tua-vit ra => đồng hồ vẫn lên kim => như vậy là Thyristor tốt. Ngược lại là SCR hỏng hay bị dò
