Hướng dẫn cách đo và kiểm tra Transistor bằng đồng hồ số và đồng hồ kim

- Transistor là linh kiện được cấu tạo từ các lớp bán dẫn NPN (Ngược) và PNP (Thuận)

- Bất kì linh kiện Transistor nào cũng đều có mã sản phẩm riêng biệt, chúng ta hoàn toàn dựa vào đó để tra cũng như biết được thông số về: cấu tạo, kích thước,...của Transistor qua bảng trạng thái Datasheet sản phẩm.

- Như vậy kiểm tra Transistor còn sống hay chết trên mạch có thể thực hiện bằng các loại đồng hồ kim và đồng hồ số như sau:

A. Kiểm tra Transistor bằng đồng hồ số bất kì

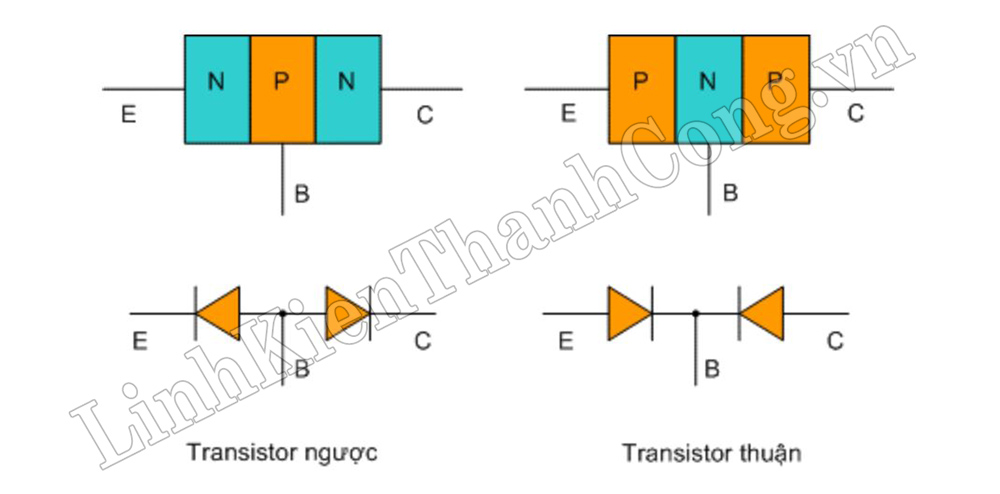

- Trước khi vào vấn đề thì chúng ta phải thấy rõ và hiểu rõ ràng cấu tạo BJT là 2 loại NPN và PNP, như ảnh trên. Và thực tế nó giống như việc cực B là cực chung của 2 Diode, nên việc kiểm tra BJT sống hay chết với đồng hố số bất kì là việc kiểm tra các vị trí chân tương ứng với Diode.

B1: Cài đặt ban đầu

- Chuyển thang hiển thị (thang đo dòng hồ) về dạng đo Diode

B2: Cách đo

- Xác định rõ các vị trí chân B - C - E của BJT qua Datasheet

- Với BJT thuộc dạng NPN (Ngược) thì:

+ Que Đỏ đặt tại chân B

+ Que Đen đặt tại chân E đo => chuyển sang chân C đo

B3: Kết luận

- Tùy cấu tạo lớp bán dẫn tiếp giáp mà giá trị khi đo với thang diode dao động quanh ngưỡng giá trị 0.4 ~ 0.6. Giá trị này chỉ hiển thị khi đo 2 cặp chân là B - E và B - C.

- Các cặp chân khác (Tính cả đổi chiều que đo) sẽ không hiển thị hay điện trở giữa các cặp chân này là rất lớn => BJT hoạt động tốt.

- Với BJT thuộc dạng PNP (Thuận) thì quá trình giống hoàn toàn như vậy, nhưng thay đổi là Que Đen chân B và Que Đỏ đặt tại chân C và E.

===>>> BJT còn tốt

- Ngược lại không thõa mãn tiêu chí trên là BJT hỏng.
