Hướng dẫn cách kiểm tra Mosfet còn SỐNG - CHẾT nhanh, hiệu quả nhất!

Hướng dẫn cách kiểm tra Mosfet còn SỐNG - CHẾT nhanh, hiệu quả nhất!

- MOSFET, viết tắt của "Metal-Oxide Semiconductor Field-Effect Transistor" trong tiếng Anh, có nghĩa là "transistor hiệu ứng trường Oxit Kim loại - Bán dẫn", là một thuật ngữ chỉ các transistor hiệu ứng trường được sử dụng rất phổ biến trong các mạch số và các mạch tương tự.

- MOSFET có hai loại: N-MOSFET và P-MOSFET

- Kiểm tra Mosfet sống/chết có nhiều cách trong đó có cách sử dụng đồng hồ kim test xem liệu linh kiện còn sống hay chết.

- Chúng ta cùng đi trục tiếp test và kiểm tra Mosfet còn sống hay chết với đồng hồ kim các bạn nhé.

Bước 1:

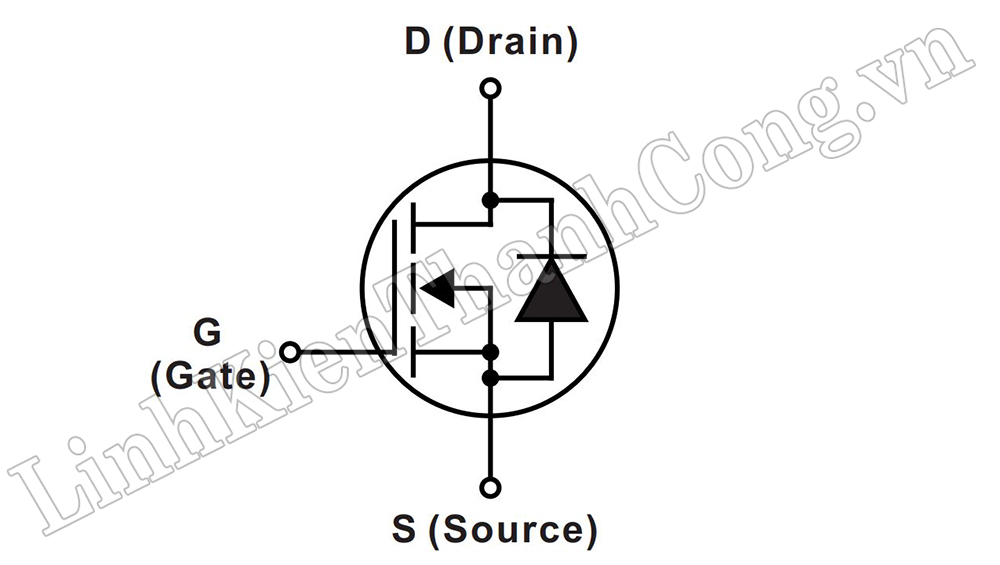

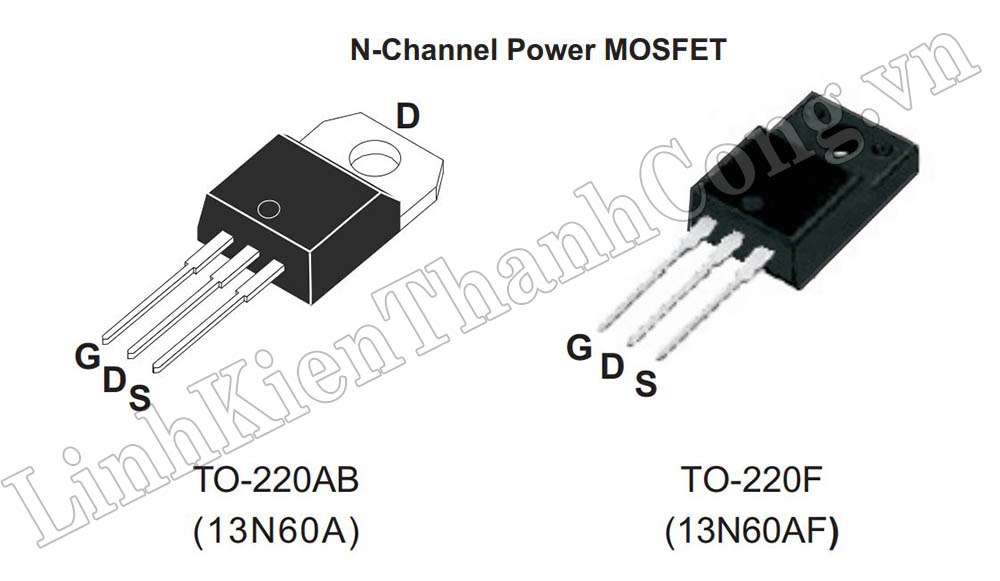

+ Xác định loại Mosfet đó là loại P hay N và xác định các chân G - D - S thông qua việc tra mã trên lưng của linh kiện trong Datasheet.

+ Sau đó xả toàn bộ điện tích trên chân G là chân điều khiển của Mosfet bằng cách chập 3 chân GDS với nhau.

Bước 2: (Mosfet thỏa mãn các tiêu chí, phép đo sau mới còn tốt)

+ Vặn kim đo đồng hồ về thang điện trở x1K và đo kim đồng hồ tương ứng: kim đen - G ; kim đỏ vào S với mục đích nạp cho Mosfet điện tích tại chân điều khiển G.

+ Đo kim đồng hồ tương ứng: kim đen - D và kim đỏ - S thấy kim đồng hồ lên (có thể chuyển sang thang 10K nhìn thấy rõ), và ngược lại là kim đỏ - D và kim đen - S thì kim đồng hồ đều lên chứng tỏ chân kích G sau khi được nạp một điện áp đã kích thông D và S (Trạng thái kim lên và phải được giữ nguyên, kim không di chuyên chứng tỏ lớp tiếp giáp hay lớp Diode còn tốt)

+ Tiếp tục xả điện tại 3 chân G - D - S và sau đó đo lại giữa 2 chân D - S chỉ thấy kim lên 1 chiều là kim đen - S và kim đỏ - D, khi đó cho thấy Mosfet còn tốt.

- TH Mosfet còn tốt là khi đo bằng đồng hồ kim, vị trí thang kim đồng hồ ứng với vị trí chân G - D - S thỏa mãn như trên. TH không thỏa mãn là Mosfet hỏng hoặc dò giữa các cặp chân, lúc này các bạn cần thay một con linh kiện mới.
