Mạch Đèn Sáng Tự Động - Dùng Nguồn 220VAC!!! Dễ - Đơn Giản - Hiệu Quả!!!
- Xin chào các bạn, hôm nay mình xin giới thiệu cho các bạn một mach điện cơ bản và đơn giản như lại rất thực tiễn trong đời sống: Mạch Đèn Sáng Tự Động - Dùng Nguồn 220VAC
1. Danh sách linh kiện
|
Diode cầu tròn
|
1 |
|
Domino 2 (loại màu đen lớn)
|
2 |
|
Relay 12v
|
1 |
|
Tụ kẹo 474j - 400v
|
1 |
|
Điện trở 220 Ohm
|
2 |
|
Điện trở 100K
|
1 |
|
Điện trở 330K
|
1 |
|
Điện trở 560K
|
1 |
|
IC 555
|
1 |
|
Tụ gốm 104
|
1 |
|
Diode 1N4007
|
1 |
|
Tụ 220uf 16v
|
1 |
|
Diode Zener 12v - 1A
|
1 |
|
Quang trở
|
1 |

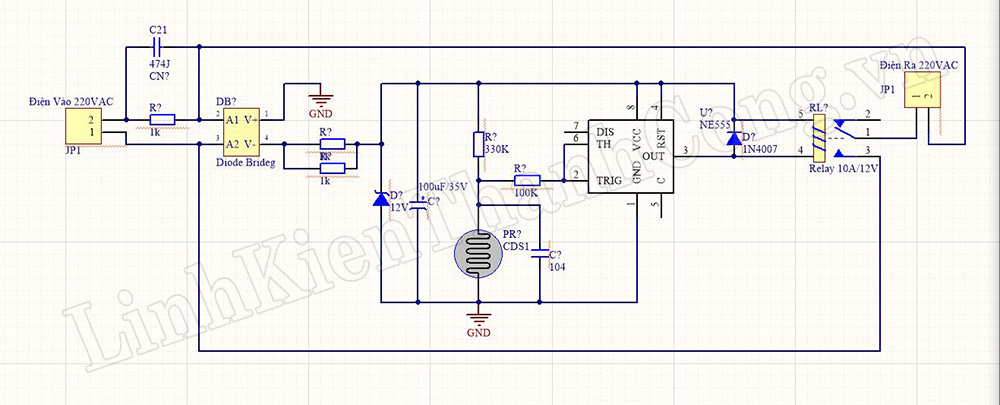

2. Sơ đồ nguyên lí
- Như vậy các bạn hoàn toàn có thể dựa vào sơ đồ đó để tự tay thiết kế cho mình 1 mạch hoàn chỉnh để sử dụng!!!
(Linh Kiện Thành Công - Sưu tầm và biên dịch)
